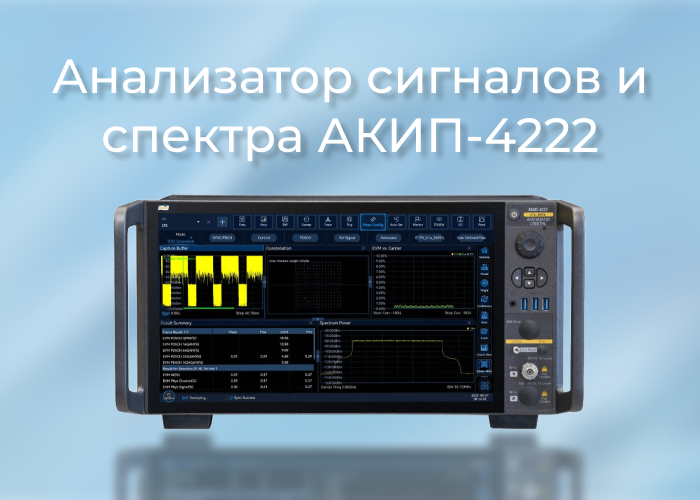

Новый многофункциональный портативный анализатор сигналов и спектра серии АКИП-4222

Устройство «всё в одном»

Серия АКИП-4222 не ограничивается базовыми функциями спектрального анализа. Это универсальная измерительная платформа, сочетающая в себе:

• Классический анализатор спектра, обеспечивающий высокоточное измерение характеристик сигнала;
• Анализатор спектра в реальном времени (опция H41) — незаменим для анализа коротких и импульсных сигналов, включая обнаружение редких и быстро меняющихся радиочастотных явлений;
• Измеритель коэффициента шума (опция H48) — важный инструмент в тестировании малошумящих усилителей и приёмных трактов;
• Измеритель фазового шума (опция S04) — обеспечивает оценку стабильности генераторов и синтезаторов;
• Анализатор векторных сигналов (опция S12) — позволяет анализировать сигналы с цифровой модуляцией;
• Анализаторы протоколов беспроводной связи 5G NR (S46D/S46U) и WLAN (S40) — расширяют спектр задач в телеком-индустрии.

Гибкость частотного диапазона

АКИП-4222 поддерживает широкий диапазон частот: от 2 Гц до 110 ГГц, благодаря разнообразным конфигурациям и опциям (008–110). Это позволяет использовать прибор как для НЧ-приложений, так и для анализа миллиметровых волн — что особенно актуально для задач в 5G и радиолокации.

Высокая точность и чувствительность

Прибор обладает впечатляющими характеристиками:

• Средний уровень собственных шумов: менее –162 дБм;
• Фазовый шум: –140 дБн/Гц при отстройке на 1 МГц @ 1 ГГц — один из лучших показателей в своём классе;
• Погрешность измерения амплитуды: всего ±0,24 дБ — гарантирует достоверность измерений в лабораторных и полевых условиях.

Мощные средства анализа

Благодаря программным опциям пользователи получают инструменты для анализа аналоговых и цифровых модуляций (AM, FM, PM, QAM и др.), измерения мощности, предварительного теста ЭМС и анализа шумовых характеристик. Дополнительно реализованы возможности анализа современных сотовых и IoT-протоколов: 5G NR (Rel. 15/16), LTE, NB-IoT, WCDMA, GSM.

Анализ в реальном времени и запись данных

С помощью опции спектрального анализа в реальном времени доступна полоса анализа от 200 МГц до 1,2 ГГц, что позволяет зафиксировать даже кратковременные помехи. Также предусмотрена функция записи и воспроизведения сигналов — полезна для повторного анализа, симуляции или обучения.

Удобство и эргономика

АКИП-4222 оснащён сенсорным дисплеем диагональю 15,6 дюйма (39,62 см) с высоким разрешением, обеспечивающим комфортную работу даже в условиях яркого освещения. Интерфейсы подключения включают USB, LAN, GPIB, а также опциональный оптический порт 10 Гбит/с, что даёт гибкость в интеграции в существующие измерительные комплексы.

Серия АКИП-4222 — это не просто очередной анализатор, а многофункциональная лаборатория в портативном корпусе, способная решать широкий спектр задач в сфере радиочастотной диагностики, разработки и тестирования беспроводных систем. С его появлением российский рынок измерительного оборудования получает конкурентоспособную, современную альтернативу ведущим зарубежным брендам.
