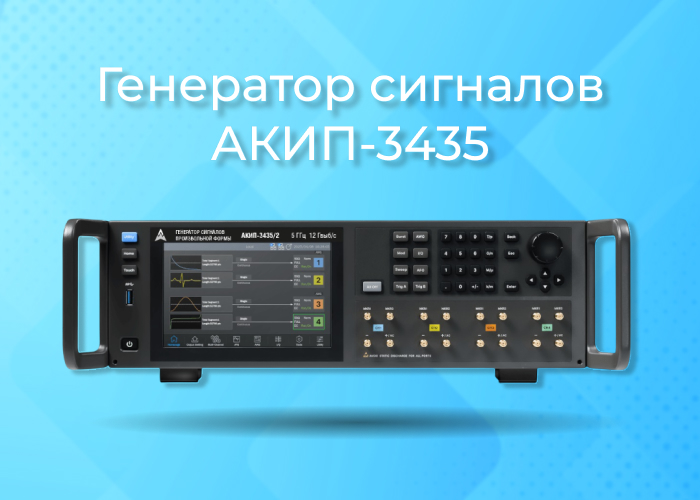

АКИП-3435: новое поколение генераторов сигналов произвольной формы

Линейка объединяет модульность по числу каналов, высокую частоту, большой объем памяти и наличие широкого выбора опций, чтобы закрыть сложные тестовые сценарии без долгой подготовки стенда.

Главные особенности:

• 2 (АКИП-3435/1) или 4 (АКИП-3435/2) аналоговых входных канала
• Синусоидальный выход до 2 ГГц, IQ, с опцией – до 5 ГГц
• Частота дискретизации до 12 Гвыб/с, вертикальное разрешение 16 бит
• Полоса векторных модулированных сигналов до 2 ГГц, с внешним модулятором – до 4 ГГц
• Память 2 Гвыб/канал в стандартной комплектации и 4 Гвыб/канал опционально

Скорость и точность работы обеспечиваются особенностью формирования формы сигнала. TrueArb выводит сигнал поточечно в диапазоне от 100 выборок до 5 гигавыборок в секунду и уменьшает джиттер. EasyPulse стабилизирует фронты и срезы прямоугольных и импульсных сигналов, дает гибкую регулировку длительности и минимальное время нарастания от 250 пс при высокой частоте дискретизации. В результате пользователь получает чистую форму и повторяемость, необходимую для тестов высокоскоростных шин и цифровых интерфейсов.

Память 2 Гвыб на канал позволяет проигрывать широкополосные и длительные профили до 400 мс на предельной частоте дискретизации, а также с опцией увеличения памяти до 4 Гвыб продолжительность увеличивается до 800 мс. Встроенный механизм сценариев поддерживает иерархию из последовательностей и сегментов для сборки сложных тестов до 512 сценариев, до 4096 последовательностей и до 16384 сегментов. В библиотеке прибора доступно 196 форм: математические, прикладные инженерные, медико-технические, модуляции и прочие. Их можно применять сразу или корректировать пользовательские файлы под индивидуальные условия, что позволяет быстро адаптировать генератор к различным тестовым задачам.

Поддержка модуляций охватывает ключевые и цифровые режимы: AM, DSB-AM, FM, PM, FSK, ASK, PSK, MSK и PWM. Для IQ-генерации через EasyIQ доступны схемы: 2/4/8ASK; BPSK, QPSK и другие; 8/16/32/64/128/256QAM; 2/4/8/16FSK; MultiTone. Максимальная полоса векторных сигналов достигает 2 ГГц, а при работе в основной полосе с внешним модулятором – до 4 ГГц. Для задач серийной передачи поддерживается вывод PRBS со скоростью до 1,25 Гбит/с.

Совместимость с ПО EasyIQ Pro ускоряет подготовку тестов: за пару кликов формируются векторные сигналы под популярные стандарты беспроводной связи, включая Bluetooth, Wi-Fi и LTE. Это снижает порог входа в сложные сценарии и экономит время на валидацию.

В наличии USB для локального подключения и быстрой загрузки форм, LAN для удаленного управления и ATE-интеграции, а также опциональный GPIB для совместимости с существующими скриптами и оборудованием. Сенсорный ЖК-экран 1280х800 ускоряет навигацию и настройку, позволяя работать с параметрами модуляции и сценариями без лишних действий. Выходной импеданс 50 Ом обеспечивает согласование в трактах СВЧ и снижение отражений, а опорный генератор имеет базовую погрешность ±1х10-6 с доступной опцией до ±1х10-7 для задач чувствительных к частоте и фазовой когерентности.

Где пригодятся генераторы:

• Разработка и верификация радиочастотных узлов и антенн
• Испытание приемников, трактов СВЧ и широкополосных фильтров
• Имитация помех и реальных эфирных условий для устойчивости устройств
• Проверка высокоскоростных цифровых линий, шин и кодеков
• Лабораторные исследования в электронике, медицинском оборудовании и образовании

Серия АКИП-3435 ориентирована на инженеров, которым в оборудовании требуется точная форма, высокая полоса и прозрачные сценарии воспроизведения. Это флагман с запасом по частоте до 5 ГГц на IQ, детальностью 16 бит и большим набором модуляций. Приборы помогают переносить сигналы в ранние стадии проектирования и испытаний, повышая устойчивость изделий к помехам.
