ГОСРЕЕСТР
Артикул:
m-124312
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Цифровой
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
97092-25
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Документы
ГОСРЕЕСТР №97092-25
175,8 кб

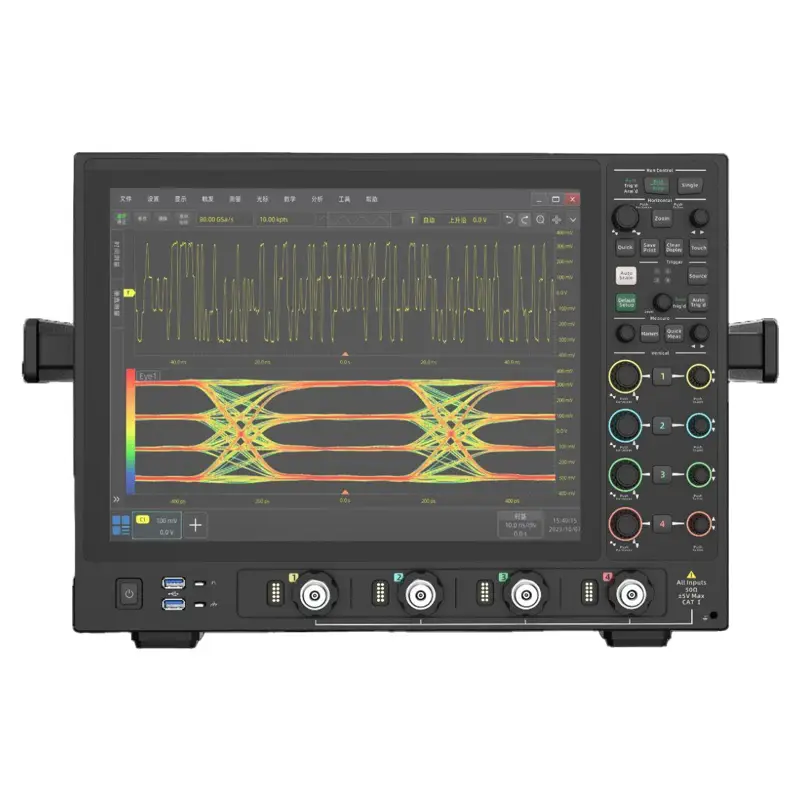

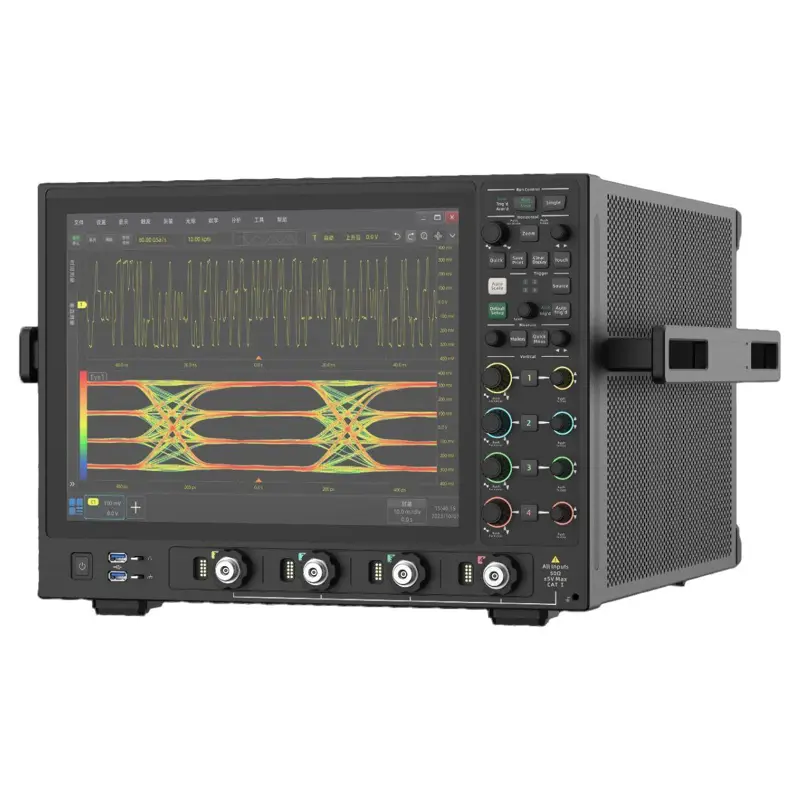

- Осциллограф цифровой
- Кабель питания
- Руководство по эксплуатации
- DP6180A - Пробник активный дифференциальный
- Sinwave-EYE - Опция анализа глазковой диаграммы в режиме реального времени
- Sinwave-JITTER - Опция анализа джиттера
- Sinwave-PROTOCOL - Опция анализа соответствия, синхронизации и декодирования различных типов протоколов передачи данных
- Sinwave-VSA - Опция анализа сигналов с квадратурной модуляцией
| Метрологические характеристики | ||
| Наименование характеристики | Значение | |
| Входное сопротивление, Ом | 50 ± 1,5 | |
| Полоса пропускания в двухканальном режиме, ГГц, не менее | 18 | |
| Полоса пропускания в четырехканальном режиме, ГГц, не менее | 10,5 | |
| Максимальная частота дискретизации FД | 2 канала | 80 ГГц |
| 4 канала | 40 ГГц | |
| Пределы допускаемой относительной погрешности внутреннего опорного генератора 10 МГц | ±(2+1∙Y*)∙10-6 | |
| Время нарастания / спада (от 10 % до 90 %), пс | 27 | |
| Пределы допускаемой относительной погрешности измерений интервалов времени tm, в зависимости от задаваемого интервала T и количества периодов М(≥2), отображаемых на экране, % | δt = ± (tm - T ∙ M / T ∙ M) ∙ 100 | |
| Диапазон значений коэффициента развертки, с/дел | от 2·10-11 до 2·102 | |
| Диапазон значений коэффициента отклонения (KО) в последовательности 1; 2; 5, В/дел | от 0,01 до 1 | |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения δКО, % | ±3 | |
| * - где Y – значение целого количество лет после выпуска из производства или последней калибровки частоты опорного генератора осциллографа | ||
|
Диапазон установки постоянного напряжения смещения UСМ, при КО, В: 10 мВ/дел; 20 мВ/дел; 50 мВ/дел; 100 мВ/дел; 200 мВ/дел; 500 мВ/дел; 1000 мВ/дел |
от -0,04 до +0,04 от -0,08 до +0,08 от -0,2 до +0,2 от -0,4 до +0,4 от -0,8 до +0,8 от -2 до +2 от -4 до +4 |
|
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения ΔUСМ, В | ±(0,1∙KО + 0,02∙|UСМ| + 0,002) | |
| Пробник активный дифференциальный DP6180A | ||
| Полоса пропускания в двухканальном режиме, ГГц, не менее | 18 | |
| Входное сопротивление, кОм | 50 | |
| Диапазон входных напряжений, В | от -2,5 до +2,5 | |
| Коэффициент деления | 10±1 | |
| Основные технические характеристики | ||
| Разрядность АЦП, бит | 8 | |
| Число измерительных каналов | модификация SW-HDO8182 | 2 |
| модификация SW-HDO8184 | 4 | |
| Максимальное значение входного напряжения, В | 5 | |
| Тип входного разъема осциллографа | NMD 3,5 мм «вилка» | |
| Тип входного разъема пробника | 3,5 мм «розетка» | |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % |
от +10 до +40 от 30 до 80 |
|
|
Условия хранения и транспортирования: - температура окружающей среды, °C - относительная влажность воздуха при +30 °C, %, не более |
от -40 до +70 95 |
|
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 47,5 до 52,5 |
|
| Масса осциллографа, кг, не более | 42 | |
| Масса пробника, кг, не более | 0,7 | |
| Габаритные размеры (Ш x В x Г), мм, не более | 426 x 311 x 515 | |
| Время прогрева, мин | 30 | |
