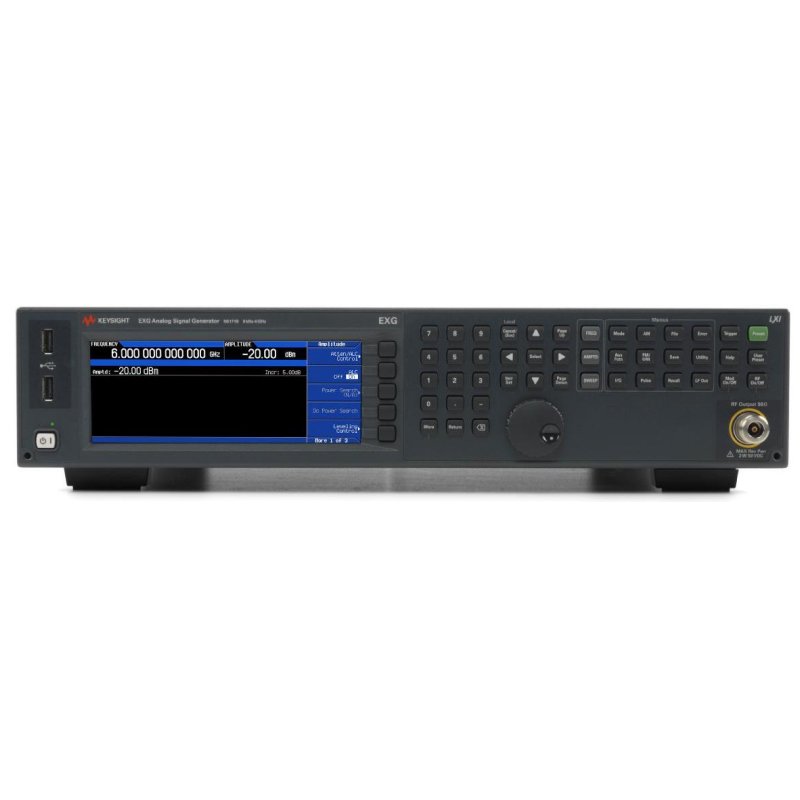

Векторный генератор ВЧ сигналов Keysight N5172B-503 EXG представляет собой высокотехнологичное решение для сложных задач генерации и модуляции радиосигналов в диапазоне от 9 кГц до 3 ГГц. Данный прибор, внесенный в ГосРеестр СИ под номером 71351-18, сочетает в себе функции аналогового и векторного сигнального генератора, что делает его универсальным инструментом для проектирования, тестирования и производства современных беспроводных систем.
Ключевым преимуществом модели является ее высокая производительность, соответствующая классу 3/6, что подтверждается превосходными характеристиками чистоты спектра. Низкий уровень фазового шума, составляющий -122 дБн/Гц при отстройке 20 кГц от несущей 1 ГГц, обеспечивает высокую точность измерений в чувствительных приемных трактах. Мощный и широкодиапазонный выходной каскад позволяет генерировать сигналы с выходной мощностью от -144 до +26 дБм, что критически важно для тестирования устройств в условиях реальных эксплуатационных параметров, включая моделирование затухания в канале связи.
Генератор оснащен advanced-системой IQ-модуляции с полосой пропускания до 200 МГц при использовании внешнего тракта, что открывает возможности для генерации широкополосных сигналов современных стандартов связи, включая 5G и WiFi 6E. Высокая скорость переключения частоты, не превышающая 800 мкс, позволяет эффективно использовать прибор в автоматизированных измерительных комплексах для массового производства.
Особого внимания заслуживает специализированное программное обеспечение для эмуляции навигационных сигналов, включая ГЛОНАСС, GPS и Galileo. Это делает N5172B-503 EXG незаменимым для разработки и испытаний приемников спутниковой навигации, систем позиционирования и геодезического оборудования. Прибор поддерживает режимы свипирования по списку и пошагового изменения параметров, а объем встроенной памяти 512 Мвыб позволяет воспроизводить длинные и сложные последовательности сигналов. Минимальная длительность генерируемого импульса всего 20 нс делает его идеальным для радарных приложений и систем импульсной связи.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Настольный |
|
Тип прибора
|
Векторный, Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
71351-18 |
|
Количество каналов
|
1 |
|
Мин. частота, кГц
|
9 |
|
Макс. частота, ГГц
|
3 |
|
Фазовый шум
|
-122 дБн/Гц (отс. 20 кГц, нес. 1 ГГц) |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейсы
|
USB, LAN, GPIB |
|
Выходной уровень
|
-140 ... 18 дБм |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- N5172B-UNT АМ/ЧМ/ФМ
- N5172B-UNV Расширенный динамический диапазон (требуется опция 653)
- N5172B-UNW Модуляция короткими импульсами
- N5172B-UNZ Быстрое переключение
- N5172B-303 Многофункциональный генератор
- N5172B-006 Защита конфиденциальных данных и съёмная карта памяти
- N5172B-009 Внутренний твёрдотельный накопитель
- N5172B-SD0 Отсутствует внутренняя энергонезависимая память/ твердотельный накопитель
- N5172B-1EA Большая выходная мощность
- N5172B-1ER Адаптивный вход сигнала опорной частоты (от 1 до 50 МГц)
- N5172B-012 Вход и выход гетеродина для фазо-когерентных систем
- N5172B-099 Расширенная возможность модернизации с помощью лицензионного ключа
| Частотный диапазон | 9 кГц...3 ГГц |
| Уровень производительности | 3 / 6 |
| Выходная мощность на частоте 1 ГГц | -144…+26 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -122 дБн/Гц |
| Переключение частоты | ≤ 800 мкс |
| Уровень гармоник на частоте 1 ГГц | < -35 дБн |
| Полоса IQ модуляции, внутренняя / внешняя | 120 МГц до 200 МГц |
| Негармонические составляющие на частоте 1 ГГц | -72 дБн |
| Режим свипирования |
- список; - пошаговое |
| Режим генератора модулирующих сигналов | воспроизведение сигналов и режим реального времени |
| ПО: задачи общего назначения |
- амплитудная, частотная, фазовая модуляция; - входы аналоговых IQ сигналов; - I/Q сигналы; - многотоновые сигналы, коэффициент мощности шума; - шум (аддитивный белый гауссов шум); - искажения профиля фазовых шумов; - импульсные сигналы; - генератор импульсных последовательностей; - квадратурно-амплитудная модуляция (КАМ); - ASK; - FSK, MSK; - MATLAB; - PSK |
| ПО: сотовая / беспроводная связь |
- 1×EV-DO; - 802.11 WLAN; - 802.16 WiMAX; - Bluetooth; - EDGE Evolution; - GPRS / EGPRS; - GSM / EDGE; - HSPA, HSPA+; - LTE; - NADC, PDC; - PHS, DECT; - TD-SCDMA; - TETRA, APCO; - W-CDMA; - cdma2000; - cdmaOne |
| ПО: аудио и видео вещание |
- DAB, DAB+, DMB-аудио; - ATSC, ATSC-M / H; - CMMB; - DOCSIS DS; - DTMB; - DVB-C / S / S2; - DVB-T / H / T2; - FM Stereo, RDS / RBDS; - ISDB-T / TSB / TB / Tmm; - J.83 Annex A / B / C; - T-DMB |
| ПО: обнаружение / позиционирование / слежение / навигация |
- ГЛОНАСС; - сигналы GNSS; - GPS; - Galileo |
| Объём памяти для воспроизведения сигналов | 512 Мвыб |
| Частотная модуляция: максимальная девиация (несущая 1 ГГц) | 10 МГц |
| Частотная модуляция: полоса частот (девиация 100кГц) | 1,25…20 МГц |
| Фазовая модуляция: максимальная девиация (нормальная полоса) | 0,125…2 рад |
| Фазовая модуляция: максимальная девиация (широкая полоса) | 0,05…0,8 рад |
| Амплитудная модуляция: максимальная глубина | 100,00% |
| Амплитудная модуляция: полоса частот | 0…50 кГц |
| Наличие измерительных приложений | Да |
| Векторный | Да |
