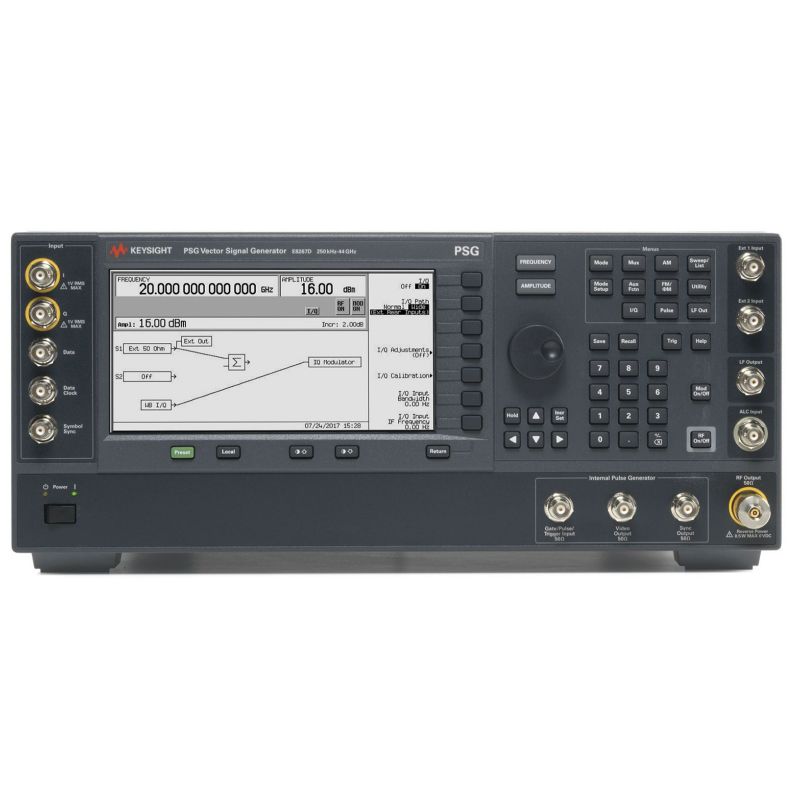

Векторный генератор СВЧ сигналов Keysight E8267D-513 PSG представляет собой высококлассное решение для самых требовательных задач в области генерации и модуляции радиосигналов. Его уникальность заключается в сочетании функций аналогового и векторного генератора в одном приборе, что делает его универсальным инструментом для исследований, разработки и производства сложных радиосистем.
Прибор охватывает колоссальный частотный диапазон от 100 кГц до 13 ГГц, который может быть расширен до 1,1 ТГц при использовании внешних смесителей, открывая двери в область миллиметровых и субмиллиметровых волн. Высокая точность установки частоты с дискретностью 0,001 Гц и исключительной стабильностью, обеспечиваемой эталонным генератором, гарантирует чистоту и воспроизводимость сигнала. Низкий уровень фазового шума, составляющий -143 дБн/Гц при отстройке 20 кГц от несущей 1 ГГц, подчеркивает его принадлежность к премиальному классу оборудования, что критично для тестирования современных систем связи с плотными полями сигналов.
Мощный модуляционный блок сердца прибора поддерживает полосу модуляции IQ до 4 ГГц, позволяя создавать сложные широкополосные сигналы стандартов 5G и WiGig. Генератор может работать как в режиме воспроизведения заранее записанных сигналов из внушительной памяти объемом 64 миллиона выборок, так и в режиме реального времени для генерации динамически изменяющихся сигналов. Гибкие режимы свипирования, включая список, пошаговое и линейное, обеспечивают быстрое и точное сканирование частотного диапазона. Высокая скорость переключения частот менее 16 мс значительно повышает эффективность автоматизированных испытательных стендов. Благодаря превосходным характеристикам по гармоникам и негармоническим составляющим, а также широкому динамическому диапазону выходной мощности, PSG E8267D-513 является эталонным инструментом для проверки характеристик компонентов и систем, где требуется высочайшее качество сигнала.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Настольный |
|
Тип прибора
|
Векторный, СВЧ |
|
Номер записи в ГосРеестре СИ
|
74333-19 |
|
Количество каналов
|
1 |
|
Мин. частота, кГц
|
250 |
|
Макс. частота, ГГц
|
13 |
|
Фазовый шум
|
-128 дБн/Гц (отс. 20 кГц, нес. 1 ГГц) |
|
Опорный генератор
|
±3×10⁻⁸ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейсы
|
LAN, RS-232, GPIB |
|
Выходной уровень
|
-130 ... 23 дБм |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- E8267D-UNX Ультранизкие характеристики фазового шума
- E8267D-UNY Улучшенные ультранизкие характеристики фазового шума для отстроек от несущей от 1 Гц до 300 кГц
- E8267D-1EH Улучшенные характеристики по гармоническим составляющим на частотах ниже 2 ГГц
- E8267D-UNT AM, ЧМ, ФМ и НЧ-выход
- E8267D-UNU Импульсная модуляция (минимальная длительность импульсов 150 нс)
- E8267D-UNW Модуляция короткими импульсами (минимальная длительность импульсов 20 нс)
- E8267D-007 Обеспечивает аналоговое (плавное) свипирование и интерфейс для подключения к скалярному анализатору цепей
- E8267D-602 Внутренний НЧ-генератор с глубиной памяти 64 Мвыб
- E8267D-009 Съёмная карта флэш-памяти (8 Гбайт)
- E8267D-016 Широкополосные внешние дифференциальные I/Q-входы (полоса частот ВЧ модуляции до 2 ГГц для несущих частот выше 3,2 ГГц и до 260 МГц - ниже 3,2 ГГц; стандартные внешние I/Q-входы обеспечивают полосу частот ВЧ-модуляции 160 МГц)
- E8267D-H18 Широкополосная модуляция на частотах ниже 3,2 ГГц (обеспечивает полосу частот ВЧ-модуляции до 2 ГГц для несущих частот ниже 3,2 ГГц; действительная полоса пропускания зависит от того, какие другие опции установлены, например, 016 или HBQ)
- E8267D-HBQ Ограниченные по полосе пропускания широкополосные (замена внешние дифференциальные I/Q-входы (полоса опции 016) пропускания более 300 МГц для несущих частот > 3,2 ГГц и до 260 МГц для несущих частот < 3,2 ГГц). Не требует экспортной лицензии.
- E8267D-HCC Вход/выход гетеродина для обеспечения когерентности сигналов нескольких генераторов
- E8267D-H1G Вход и выход внешнего сигнала опорной фазы 1 ГГц
- E8267D-SP2 Динамическое управление последовательностями секвенсора
- E8267D-H1S Вход и выход внешнего опорного сигнала частотой 1 ГГц
- E8267D-HNS Модифицированная модуляция короткими импульсами (замена (на частотах ниже 31,8 ГГц обеспечивает характеристики опции UNW) опции UNW, выше 31,8 ГГц - характеристики опции UNU) Для опции 544. Не требует экспортной лицензии.
- E8267D-HFA Ограничение макс. верхней частоты значением 10,35 ГГц. Требуются опции 520, HBR. Не требует экспортной лицензии.
- E8267D-HBR Ограниченные по полосе пропускания широкополосные (замена внешние дифференциальные входы I/Q. Полоса опции 016) пропускания 1,3 ГГц в диапазоне от 3,2 до 10,35 ГГц. Требуется опция HFA. Не требует экспортной лицензии.
- E8267D-003 Обеспечивает совместимость цифровых выходов с N5102A
- E8267D-004 Обеспечивает совместимость цифровых входов с N5102A
- E8267D-1ED Выходной соединитель типа N (розетка) (только опция 520)
- E8267D-1EM Перемещает все соединители на заднюю панель
| Частотный диапазон | 100 кГц...13 ГГц / 1,1 ТГц (со смесителями) |
| Уровень производительности | 5 / 6 |
| Выходная мощность на частоте 1 ГГц | -130…+21 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -143 дБн/Гц |
| Переключение частоты | < 16 мс |
| Уровень гармоник на частоте 1 ГГц | -28…-55 дБн |
| Полоса IQ модуляции, внутренняя / внешняя | от 80 МГц до 4 ГГц |
| Негармонические составляющие на частоте 1 ГГц | -50…-80 дБн |
| Режим свипирования |
- список; - пошаговое; - линейное |
| Режим генератора модулирующих сигналов | воспроизведение сигналов и режиме реального времени |
| ПО: задачи общего назначения |
- амплитудная, частотная, фазовая модуляция; - входы аналоговых IQ сигналов; - произвольное преобразование IQ сигналов; - вход цифровых IQ сигналов; - I/Q сигналы; - внесение джиттера; - многотоновые сигналы, коэффициент мощности шума; - шум (аддитивный белый гауссов шум); - импульсные сигналы; - квадратурно-амплитудная модуляция (КАМ); - формирование IQ сигналов в реальном времени; - ASK; - FSK, MSK; - MATLAB; - PSK |
| ПО: сотовая / беспроводная связь |
- 1×EV-DO; - 802.11 WLAN; - 802.16 WiMAX; - Bluetooth; - EDGE Evolution; - GPRS / EGPRS; - GSM / EDGE; - HSPA, HSPA+; - NADC, PDC; - PHS, DECT; - TD-SCDMA; - TETRA, APCO; - UWB; - W-CDMA; - cdma2000; - cdmaOne |
| ПО: аудио и видео вещание |
- ATSC, ATSC-M / H; - CMMB; - DOCSIS DS; - DTMB; - DVB-C / S / S2; - DVB-T / H / T2; - ISDB-T / TSB / TB / Tmm; - J.83 Annex A / B / C |
| ПО: обнаружение / позиционирование / слежение / навигация |
- сигналы GNSS; - радиолокационные системы; - GPS |
| Объём памяти для воспроизведения сигналов | 64 Мвыб |
| Частотная модуляция: максимальная девиация (несущая 1 ГГц) | 2 МГц |
| Частотная модуляция: полоса частот (девиация 100 кГц) | 0…10 МГц |
| Фазовая модуляция: максимальная девиация (нормальная полоса) | 10…1280 рад |
| Фазовая модуляция: максимальная девиация (широкая полоса) | 1…128 рад |
| Амплитудная модуляция: максимальная глубина | 90% |
| Амплитудная модуляция: полоса частот | 0…100 кГц |
| Наличие измерительных приложений | Да |
| Векторный | Да |
