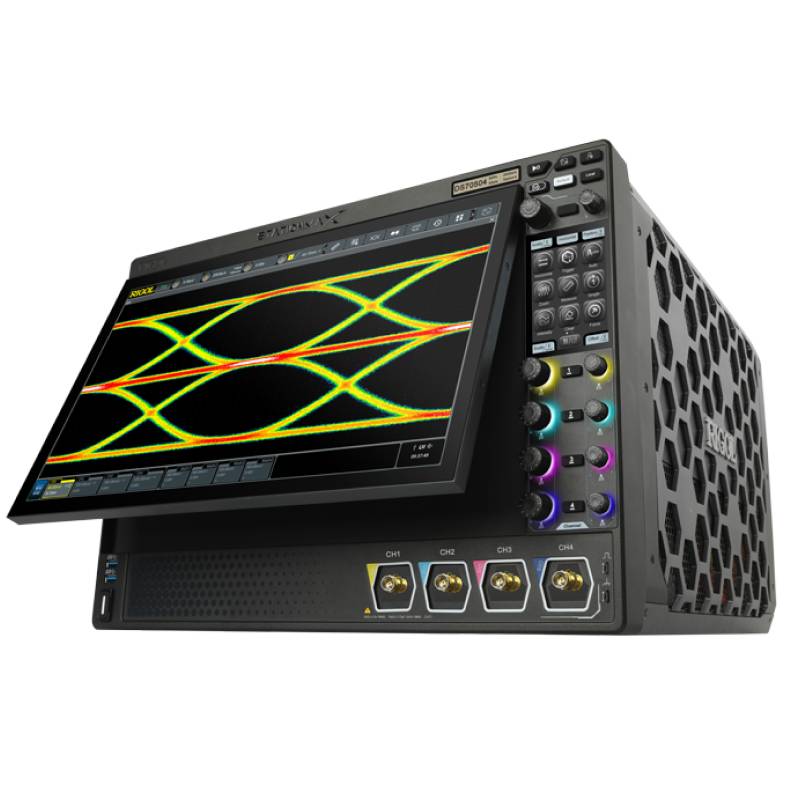

Цифровой осциллограф Rigol DS70504 Pro представляет собой флагманское решение для высокоточного анализа сигналов в самых требовательных задачах. Этот прибор разработан с учётом современных требований к скорости, точности и гибкости, благодаря чему он уверенно занимает лидирующие позиции в сегменте высокопроизводительных осциллографов. Включённый в Государственный реестр средств измерений под номером 88736-23, он соответствует строгим стандартам точности и надёжности, что делает его пригодным как для исследовательских лабораторий, так и для промышленных испытательных стендов.
Одним из ключевых достоинств Rigol DS70504 Pro является его впечатляющая аналоговая полоса пропускания в 5 ГГц, что позволяет захватывать и анализировать сверхвысокочастотные сигналы с исключительной детализацией. Устройство оснащено четырьмя независимыми аналоговыми каналами, а максимальная частота дискретизации достигает рекордных 20 Гвыб/с. Это, в сочетании с глубиной записи до двух миллиардов точек, обеспечивает непревзойдённую точность захвата как длительных, так и сверхкоротких импульсных сигналов. Гибкое вертикальное разрешение, регулируемое в диапазоне от 8 до 16 бит, даёт пользователю возможность выбирать оптимальное соотношение между детализацией сигнала и объёмом сохраняемых данных.
Скорость захвата осциллограмм свыше одного миллиона форм в секунду позволяет с высокой вероятностью обнаруживать редкие или случайные события, что критически важно при отладке сложных электронных систем. Благодаря наличию современных интерфейсов — USB 3.0, LAN и Web Remote Control — прибор легко интегрируется в любую лабораторную или промышленную инфраструктуру, поддерживая удалённый доступ и управление.
Дополнительные опции расширяют функциональность прибора до уровня комплексной измерительной платформы. Опция DS70000-RTSA превращает осциллограф в мощный анализатор спектра в режиме реального времени, а DS70000-RL-20 увеличивает объём памяти до 2 ГБ, что особенно актуально при длительных исследованиях. Rigol DS70504 Pro — это не просто осциллограф, а полноценный инструмент будущего, который объединяет в себе передовые технологии, надёжность и удобство в одном корпусе.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
88736-23 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
5 ГГц |
|
Частота дискретизации
|
20 Гвыб/с |
|
Диагональ дисплея, дюйм
|
15,6" |
|
Интерфейсы
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Сенсорный ЖК |
|
Разрешение дисплея
|
1920 x 1080 |
|
Гарантия, (мес)
|
36 |
- Осциллограф DS70504 Pro
- Шнур питания
- Пассивный пробник RP3500A (500 МГц, 10:1) 4 шт.
- USB-кабель
| Полоса пропускания | 5 ГГц |
| Расчетное время нарастания | ≤108 пс |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска |
| Режим выборки | Выборка в реальном времени |
| Максимальная частота дискретизации |
20 Гвыб/с (1 канал) 10 Гвыб/с (2-4 канала) |
| Максимальная глубина памяти | 2 млрд. точек (1-2 канала) / 1 млрд. точек (3-4 канала) |
| Максимальная скорость захвата сигнала | > 1 000 000 осц/с |
| Вертикальное разрешение | 8-16 бит (настраиваемое) |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 2 000 000 кадров (2-х канальный режим) |
| Пиковый детектор | Захват глитчей от 200 пс |
| Тип и размер встроенных дисплеев |
15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона; + 3,5-дюймовый сенсорный экран с пользовательской клавиатурой |
| Разрешение встроенных дисплеев |
1920 х 1080 пикселей; 480 х 320 пикселей |
| Система вертикального отклонения | |
| Входная связь | По постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 2,5% |
| Входная емкость | 17 пФ ± 3 пФ |
| Максимальное входное напряжение: | |
| 1 МОм |
30 В (скз) или ±40 В (пик); с пробником RP3500A: 300 В (скз); ±400 В (пик) |
| 50 Ом | 5 В (скз) |
| Чувствительность по вертикали: | |
| 1 МОм | 1 мВ/дел ~ 10 В/дел |
| 50 Ом | 1 мВ/дел ~ 1 В/дел |
| Диапазон смещения по постоянному току: | |
| 1 МОм |
± 1 В (1 мВ/дел ~ 50 мВ/дел) ± 30 В (51 мВ/дел ~ 260 мВ/дел) ± 100 В (265 мВ/дел ~ 10 В/дел) |
| 50 Ом |
±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~ 1 В/дел) |
| Динамический диапазон | ±5 дел. (8 бит) |
| Относительная погрешность усиления по постоянному току | ± 2% от всей шкалы |
| Горизонтальная развертка | |
| Диапазон временной развертки | 50 пс/дел ~ 1000 с/дел, точная |
| Разрешение по времени | 0,5 пс |
| Погрешность частоты опорного генератора | ±0,5 ppm ± 1 ppm/год |
| Задержка между каналами | ≤50 пс |
| Система запуска | |
| Источник сигнала запуска | Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока |
| Режим запуска | Автоматический, нормальный, одиночный |
| Диапазон удержания | От 8 нс до 10 с |
| Полоса пропускания системы запуска: | |
| внутренний источник запуска | Полоса пропускания аналоговых входов |
| внешний вход запуска | 200 МГц |
| Чувствительность системы запуска: | |
| внутренний источник запуска |
0,5 дел.; ≥50 мВ/дел 0,7 дел.; (с включённой системой шумоподавления) |
| внешний вход запуска |
200 мВ пик-пик, DC – 100 МГц; 500 мВ пик-пик, 100 МГц – 200 МГц |
| Импеданс внешнего входа запуска | 1 МОм ±1%, SMA разъем |
| Диапазон установки порога срабатывания запуска: | |
| внутренний источник запуска | ± 5 делений от центра экрана |
| внешний вход запуска | ± 5 В |
| питающая сеть переменного тока | Фиксированное значение 40% - 60 % |
| Типы запуска | Запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту |
| Запуск и декодирование по сигналам протоколов передачи данных |
RS232/UART: DS70000-EMBDA (опция) I2C: DS70000-EMBDA (опция) SPI: DS70000-EMBDA (опция) CAN: DS70000-AUTOA (опция) FlexRay: DS70000-AUTOA (опция) LIN: DS70000-AUTOA (опция) I2S: DS70000-AUDIOA (опция) MIL-STD-1553: DS70000-AEROA (опция) |
| Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение): | |
| 1 МОм | 500 мкВ скз |
| 50 Ом | 500 мкВ скз |
| Поддержка курсорных измерений | 2 пары курсоров по осям X и Y |
| Количество автоматических измерений | 41 (в том числе до 14 измерений могут отображаться одновременно на экране) |
| Количество математических функций | 4 |
| Максимальная длина сигнала БПФ | 1 млн. точек |
| Типы окна БПФ | Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник |
|
Поиск по пиковым значениям |
Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
| Анализ спектра в режиме реального времени (RTSA) | |
| Длина записи | 64 000 точек |
| Скорость захвата БПФ | 10 000 спектров/с |
| Установка разрешения полосы пропускания | Ручная/автоматическая |
| Тип окна БПФ | Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник |
|
Поиск по пиковым значениям |
Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
| Анализ осциллограмм | |
|
Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов. |
| Тест «Годен/Не годен» | Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана |
|
Цветовая гамма |
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
| Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA) |
Восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт Тип: Полностью автоматический, полуавтоматический и ручной Скорость передачи данных: 1 МБ Измерения глаза: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д. |
| Анализ джиттера (опция DS70000-JITTA) |
Измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик. Типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE. Отображение измерений: тренд, гистограмма и спектр |
| Цифровой вольтметр | 3 разряда, ACV/DCV |
| Функции вольтметра |
Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока |
| Прецизионный частотомер | До 8 разрядов |
| Разрешение | От 3 до 8 разрядов (устанавливаемое пользователем) |
| Функции частотомера | Измерение частоты, периода, сумматор |
| Частотный диапазон частотомера | От 0 до 5 ГГц |
| Сумматор | До 48 разрядов |
| Общие характеристики | |
| Тип и размер встроенного дисплея | 15,6-дюймовый сенсорный дисплей с управлением «Multi-Touch» |
| Особенности дисплея | Механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем |
| Разрешение встроенного дисплея | 1920 х 1080 пикселей |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали |
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
| Интерфейсы связи | USB 3.0, LAN, Web Remote Control |
| Видеовыход | HDMI |
| Напряжение и сила тока сети питания | 100 В – 240 В, 45 – 440 Гц |
| Максимальная потребляемая мощность | 500 Вт |
| Диапазон рабочих температур | От 0℃ до +50℃ |
| Диапазон температур хранения | От -30℃ до +70℃ |
| Относительная влажность | Не более 90% |
| Габаритные размеры | 439 х 310 х 491 мм |
| Высота для монтажа в измерительную стойку | 7U |
| Вес | 22,5 кг |
