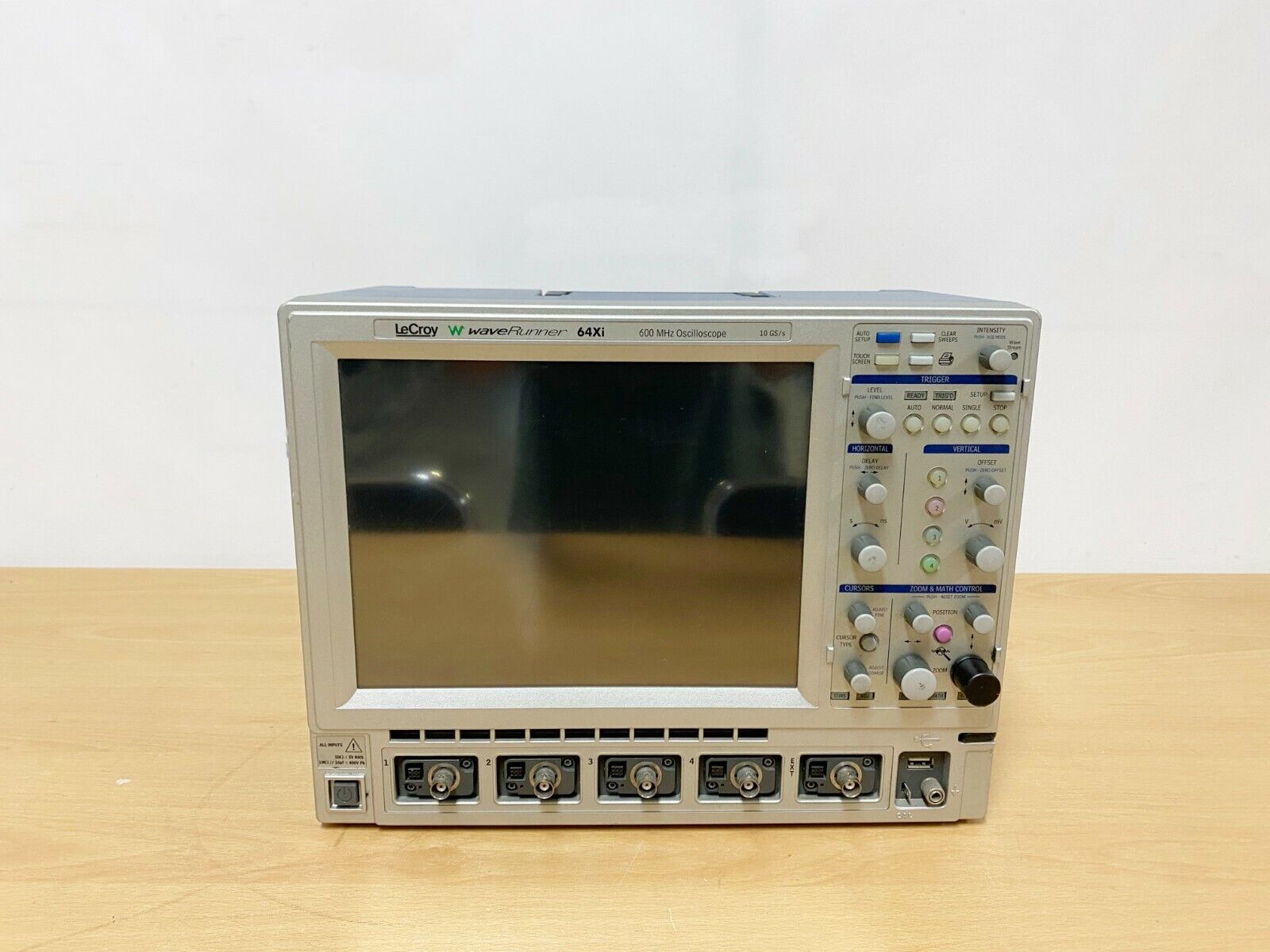

Осциллограф Teledyne LeCroy WR 64Xi — это высокотехнологичное устройство, предназначенное для профессионального анализа сигналов в широком диапазоне частот. С его помощью можно проводить точные измерения в различных сферах, включая телекоммуникации, электронику и научные исследования.
Одной из ключевых особенностей прибора является его полоса пропускания 600 МГц, что позволяет анализировать высокочастотные сигналы с минимальными искажениями. Благодаря частоте дискретизации 10 Гвыб/с осциллограф обеспечивает детальное отображение быстрых переходных процессов, а время нарастания сигнала составляет всего 625 пс, что гарантирует высокую точность при работе с импульсными формами.
Четыре аналоговых канала дают возможность одновременно контролировать несколько сигналов, а вертикальное разрешение АЦП 8 бит (с возможностью увеличения до 11 бит при использовании расширенного режима) обеспечивает высокую детализацию даже слабых колебаний. Скорость обновления осциллограмм достигает 8000 в секунду, что позволяет оперативно отслеживать динамические изменения сигналов.
Для удобства интеграции в различные системы прибор оснащен интерфейсами USB, LAN, RS-232 и SVGA, что обеспечивает гибкость подключения к компьютерам и другим устройствам. Высокая стабильность работы подтверждается погрешностью опорного источника менее 5×10⁻⁶, что делает его надежным инструментом для прецизионных измерений.
Осциллограф Teledyne LeCroy WR 64Xi соответствует требованиям ГосРеестра СИ (номер записи 32485-06) и подходит для применения в лабораториях, на производстве и в исследовательских центрах. Его сочетание высокой скорости, точности и функциональности делает его незаменимым помощником для инженеров и специалистов в области электроники.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
32485-06 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
600 МГц |
|
Частота дискретизации
|
10 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейсы
|
USB, LAN, RS-232, SVGA |
|
Питание
|
90-264 В |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
1 |
| Вертикальное отклонение | |
| Полоса пропукания | 600 МГц |
| Время нарастания | 625 пс |
| Количество каналов | 4 |
| Ограничение полосы пропускания | 20 МГц, 200 МГц |
| Входное сопротивление | 50 Ом; 1 МОм//16 пФ |
| Виды входа | 1 МОм: закрытый, открытый, заземлено; 50 Ом: открытый |
| Максимальное входное напряжение |
50 Ом: 5 В; 1МОм: 200 В (переменное напряжение < 10кГц + постоянная составляющая) |
| Вертикальное разрешение АЦП | 8 бит; до 11 бит при включении расширенного разрешения |
| Чувствительность |
50 Ом: 2 мВ - 2 В/деление с возможностью плавной регулировки коэффициента отклонения; 1 МОм: 2 мВ - 10 В/деление |
| Погрешность коэффициента отклонения на постоянном токе | ±1,5 % от полной шкалы |
| Погрешноть установки напряжения смещения | ±(1,5 % от установленного значения + 0,5 % от полной шкалы + 1 мВ) |
| Горизонтальное отклонение | |
| Опорный генератор | Внутренний опорный генератор, общий на 4 канала; возможна работа от внешнего опорного источника, подключенного к дополнительному входу |
| Коэффициент развертки | 20 пс/дел - 1000 с/дел |
| Погрешность опорного источника | <5*10-6 в диапазоне 0-40 градусов |
| Сбор информации | |
| Частота дискретизации на канал в режиме реального времени | 5 ГГц |
| Частота дискретизации при объединении каналов | 10 ГГц |
| Эквивалентная частота дискретизации | 200 ГГц |
| Внутренняя память на канал | 12,5 Мб на канал (опция 25 Мб при объединении каналов), 10000 сегментов |
| Режим WAVESTREAM | |
| Яркость свечения | настраивается с передней панели |
| Количество каналов | 4 канала одновременно |
| Скорость обновления | до 8000 осциллограм/секунду |
| Режимы обработки входных сигналов | |
| Усреднение | до 1 миллиона разверток при накапливающем или непрерывном усреднении |
| Увеличенное разрешение | от 8,5 до 11 бит |
| Интерполяция | линейная, sinx/x |
| Огибающая | среднее значение, максимальное или минимальное по 1 миллиону разверток |
| Цветной дисплей | |
| Тип | цветная сенсорная ЖКИ панель на тонкопленочных транзисторах с диагональю 26,4 см |
| Разрешение | SVGA, 800x600 |
| Текущее время | дата, часы, минуты, секунды отображаются вместе с осциллограмой, поддержка синхронизации по Интернету |
| Количество отображаемых графиков | отображение до 8 графиков. Одновременно отображаются графики по каналам, растяжкам, математике и статистике |
| Виды шкал | авто, один экран, 2, 4, 8, режим Х-У, один экран + (Х-У), два экрана + (Х-У) |
| Внешние условия | |
| Рабочий диапазон температур | +5...+40 оС включая дисковод и привод компакт-дисков |
| Температура хранения | -20...+60 оС |
| Рабочий диапазон влажности |
5...80 % в диапазоне температур до +30 оС, от 5 до 25 оС при температуре +30...+40 оС |
| Допустимая влажность при хранении | 5 - 95 % |
| Атмосферное давление | работа на высотах до 3000 м при температуре ниже +25 оС |
| Атмосферное давление при хранении | до 12000 м |
| Ударопрочность | 20g, длительность импульса удара 11 мс, 3 удара в любом направлении (всего не более 18 ударов) |
| Массо-габаритные размеры | |
| Длина Х высота Х ширина | 260 Х 340 Х 152 мм |
| Масса | 6,8 кг |
