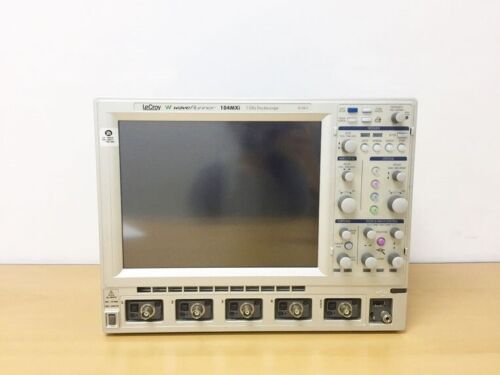

Цифровой осциллограф Teledyne LeCroy WR 104MXi (демонстрационный)

Цифровой осциллограф Teledyne LeCroy WR 104MXi представляет собой высокоточный инструмент, предназначенный для профессиональных измерений в области радиоэлектроники, телекоммуникаций и смежных областей. Устройство внесено в Государственный реестр средств измерений под номером 38501-08, что подтверждает его соответствие российским стандартам метрологического контроля. Осциллограф обладает четырьмя независимыми каналами, каждый из которых способен принимать сигналы с полосой пропускания до 1 гигагерца, обеспечивая возможность исследования быстрых переходных процессов и высокочастотных колебаний.

Одной из ключевых особенностей модели WR 104MXi является минимальное время нарастания сигнала — всего 400 пикосекунд, что особенно важно при анализе фронтов импульсов и цифровых сигналов. Входное сопротивление прибора может быть выбрано в зависимости от задач: 50 Ом для согласованных измерений в ВЧ-цепях или 1 МОм с параллельной емкостью 16 пФ для универсальных задач, включая измерения с зондом. Вертикальное разрешение аналого-цифрового преобразователя составляет 8 бит в стандартном режиме, а при активации функции расширенного разрешения показатель может достигать 11 бит, что существенно улучшает точность отображения малосигнальных колебаний.

Точность опорного источника менее 5*10⁻⁶ гарантирует стабильность и достоверность измерений в течение длительного времени. Устройство оснащено значительным объемом встроенной памяти — по 12,5 мегабайт на канал с возможностью увеличения до 25 мегабайт при объединении каналов. Осциллограф также поддерживает режим сегментированной памяти, позволяющий регистрировать до 10 тысяч независимых событий, что делает его эффективным инструментом при анализе нерегулярных и коротких импульсов. Высокая скорость обновления — до 8000 осциллограмм в секунду — обеспечивает мгновенный отклик на изменения сигнала, позволяя инженеру визуализировать даже кратковременные аномалии с высокой степенью детализации.

Teledyne LeCroy WR 104MXi — это сочетание передовых технологий и высокой надежности, предназначенное для решения самых требовательных задач современного измерительного контроля.
