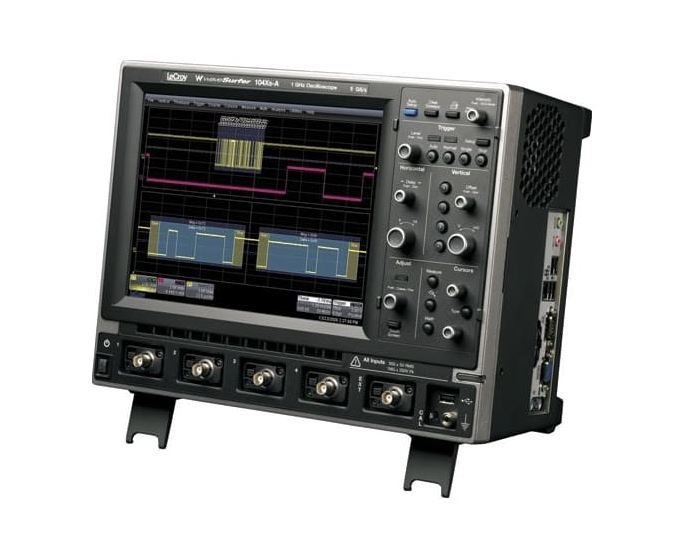

Цифровой осциллограф Teledyne LeCroy WaveSurfer 44Xs-A представляет собой высокоточный измерительный прибор, созданный для глубокого анализа сигналов в современных электронных системах. Благодаря полосе пропускания в 400 МГц и четырём независимым каналам, он обеспечивает высокую детализацию наблюдаемых процессов, что делает его особенно востребованным в разработке и отладке сложных цифровых и аналоговых схем.
Особое внимание заслуживает его частота дискретизации — 2,5 Гвыб/с, что позволяет фиксировать даже кратковременные импульсы и редкие артефакты сигнала с высокой достоверностью. Устройство оснащено АЦП с вертикальным разрешением 8 бит, которое может быть увеличено до 11 бит при активации режима расширенного разрешения. Это существенно повышает точность анализа малых сигналов на фоне шумов. Время нарастания сигнала составляет всего 875 пикосекунд, что соответствует требованиям к современным высокоскоростным интерфейсам и позволяет захватывать фронты импульсов с минимальными искажениями.
Встроенная память объёмом 5 Мб может быть расширена до 10 Мб, что делает возможным длительную регистрацию сигнала для последующего анализа. Скорость обновления до 8000 осциллограмм в секунду обеспечивает живой отклик прибора и позволяет видеть реальное поведение сигнала без потерь информации. Цветной дисплей с разрешением 800x600 точек отличается высокой чёткостью, обеспечивая удобную визуализацию данных.
Дополнительные возможности осциллографа включают расширенные функции синхронизации и аппаратное декодирование протоколов шин CAN, I2C, SPI и RS-232, что значительно упрощает работу с цифровыми интерфейсами. Устройства легко интегрируются в существующие лабораторные и производственные среды благодаря широкому набору интерфейсов подключения — USB, LAN, RS-232 и SVGA. Признание в профессиональной среде подтверждается наличием записи №40910-09 в Государственном реестре средств измерений РФ, что гарантирует соответствие прибора действующим стандартам и допуск к промышленному применению.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
40910-09 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
400 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейсы
|
USB, LAN, RS-232, SVGA |
|
Питание
|
90-264 В |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
1 |
| Канал вертикального отклонения | |
| Полоса пропускания | 400 МГц |
| Время нарастания | 875 пс |
| Количество каналов | 4 |
| Ограничение полосы пропускания | 20 МГц, 200 МГц |
| Входное сопротивление | 50 Ом; 1 МОм//16 пФ |
| Максимальноевходное напряжение | 50 Ом: 5 Вскз; 1 МОм: 400 В (переменное напряжение < 5 кГц + постоянная составляющая)50 Ом: 5 Вскз; 1 МОм: 250 В (переменное напряжение < 10 кГц + постоянная составляющая) |
| Вертикальное разрешение | АЦП 8 бит; до 11 бит при включении расширенного разрешения |
| Чувствительность | 50 Ом: 2 мВ – 1 В/деление с возможностью плавной регулировки коэффициента отклонения;1 МОм: 2 мВ – 10 В/деление |
| Погрешность коэффициента отклонения на постоянном токе | ±(1,5% от полной шкалы +2 мВ) |
| Канал горизонтального отклонения | |
| Коэффициент развёртки | Для режима реального времени 200 пс/дел – 1000 с/дел;Для режима самописца 500 мс/дел – 1000 с/дел |
| Погрешность опорного источника | <5х10-6 |
| Погрешность измерениявременных интервалов | ±5х10-6 х измеренное значение |
| Частота дискретизации на канал в режиме реального времени | 2,5 ГГц |
| Частота дискретизации при объединении каналов | 2,5 ГГц |
| Эквивалентная частота дискретизации | 200 ГГц |
| Стандартная длина памяти | 5 Мб (расширение до 10 Мб) |
| Синхронизация | |
| Режимы запуска | автоматический, ждущий, однократный |
| Источник синхронизации | один из каналов, внешняя х10, 1:1, 1:10, от сети |
| Вид входа | 50 Ом: открытый; 1 МОм: открытый, закрытый, ВЧ и НЧ фильтры |
| Предзапуск | 0–100% экрана |
| Послезапуск | 0–10000 точек |
| Задержка запуска | до 20 с или от 1 до 99999999 событий |
| Диапазон внутренней синхронизации | ±4,1 делений |
| Стандартные виды синхронизации | по фронту, по длительности, по шаблону, ТВ (включая ТВЧ), по глитчу |
| Интеллектуальные виды синхронизации | Рантовая, по скорости нарастания, по интервалу, отложенная, по условиям качества |
| Режим WaveStream | |
| Яркость свечения | 256 уровней яркости |
| Количество каналов | 4 канала одновременно |
| Максимальная частота дискретизации | как для частоты дискретизации в реальном времени |
| Скорость обновления | до 8000 осциллограмм в секунду |
| Режимы обработки входных данных | |
| Усреднение | До 1 миллиона разверток при накапливающем или непрерывном усреднении |
| Увеличенное разрешение | От 8,5 до 11 бит |
| Интерполяция | Линейная, sinx/x |
| Огибающая | Среднее значение, максимальное или минимальное по 1 миллиону разверток |
| Цветной дисплей | |
| Тип | Цветная сенсорная ЖКИ панель на тонкопленочных транзисторах с диагональю 26,4 см |
| Разрешение | SVGA; 800Х600 |
| Дополнительно | |
| Аналоговое послесвечение | Аналоговое и цветояркостное послесвечениеРегулируемый уровень насыщенности; сохранение каждой развёртки в памяти |
| Настройка режимов сохранения данных | Сохранение на внутренний жесткий диск, флоппи-диск или на USB-устройство |
| Общие данные | |
| Рабочий диапазон температур | +5…+40 ° С включая дисковод и привод компакт-дисков |
| Вибрация | В любом направлении 0,3 g с частотой от 5 до 500 Гц, не более 15 мин. |
| Габаритные размеры | 260 Х 340 Х 152 мм |
| Масса | 6,8 кг |
