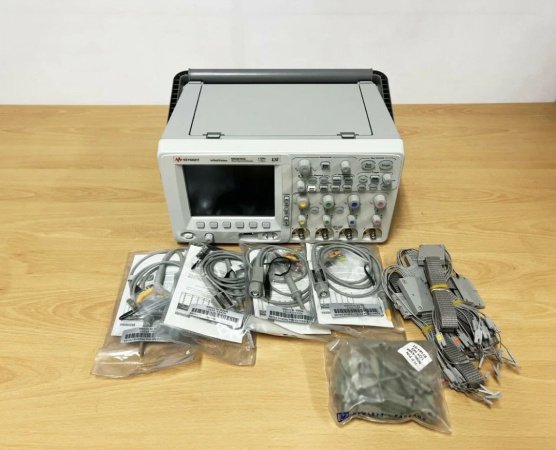

Цифровой осциллограф Keysight Agilent MSO6104A (демонстрационный)

Цифровой осциллограф Keysight Agilent MSO6104A представляет собой высокотехнологичный прибор, предназначенный для профессионального анализа сложных электрических сигналов. Этот осциллограф, внесённый в Государственный реестр средств измерений под номером 30681-13, отличается широкими функциональными возможностями и высокой точностью измерений, что делает его идеальным инструментом для разработчиков, инженеров и исследователей в области электроники и телекоммуникаций.

MSO6104A оснащён четырьмя независимыми каналами и обладает полосой пропускания 1 ГГц, что позволяет эффективно регистрировать как аналоговые, так и цифровые сигналы с высокой скоростью и достоверностью. Частота дискретизации достигает внушительных 4 Гвыб/с, что обеспечивает детальную визуализацию даже самых быстрых переходных процессов. При этом разрешение в 8 бит позволяет с достаточной точностью различать амплитудные изменения сигналов в широком диапазоне.

Коэффициенты развертки прибора варьируются от 500 пикосекунд на деление до 50 секунд, что делает его универсальным как для исследования быстрых импульсов, так и для анализа медленных процессов. Максимально допустимое входное напряжение до 400 В гарантирует безопасность измерений в условиях работы с различными источниками сигналов.

Одной из ключевых особенностей MSO6104A является его способность производить запуск по различным протоколам цифровых шин, включая I2C, SPI, CAN, LIN, RS232/UART и FlexRay, а также декодировать передаваемые по ним данные. Это значительно упрощает диагностику и отладку цифровых устройств и систем. Для удобства подключения к внешним устройствам и интеграции в существующие системы тестирования осциллограф оснащён интерфейсами USB, LAN, GPIB и VGA.

Благодаря дисплею формата XGA с разрешением 1024 на 768 пикселей пользователь получает чёткую и подробную визуализацию сигналов, что особенно важно при работе с многоуровневыми цифровыми потоками и сложными формами сигналов. Keysight Agilent MSO6104A сочетает в себе надёжность, точность и широкую функциональность, обеспечивая высокий уровень эффективности при проведении измерений и разработке современной электроники.
