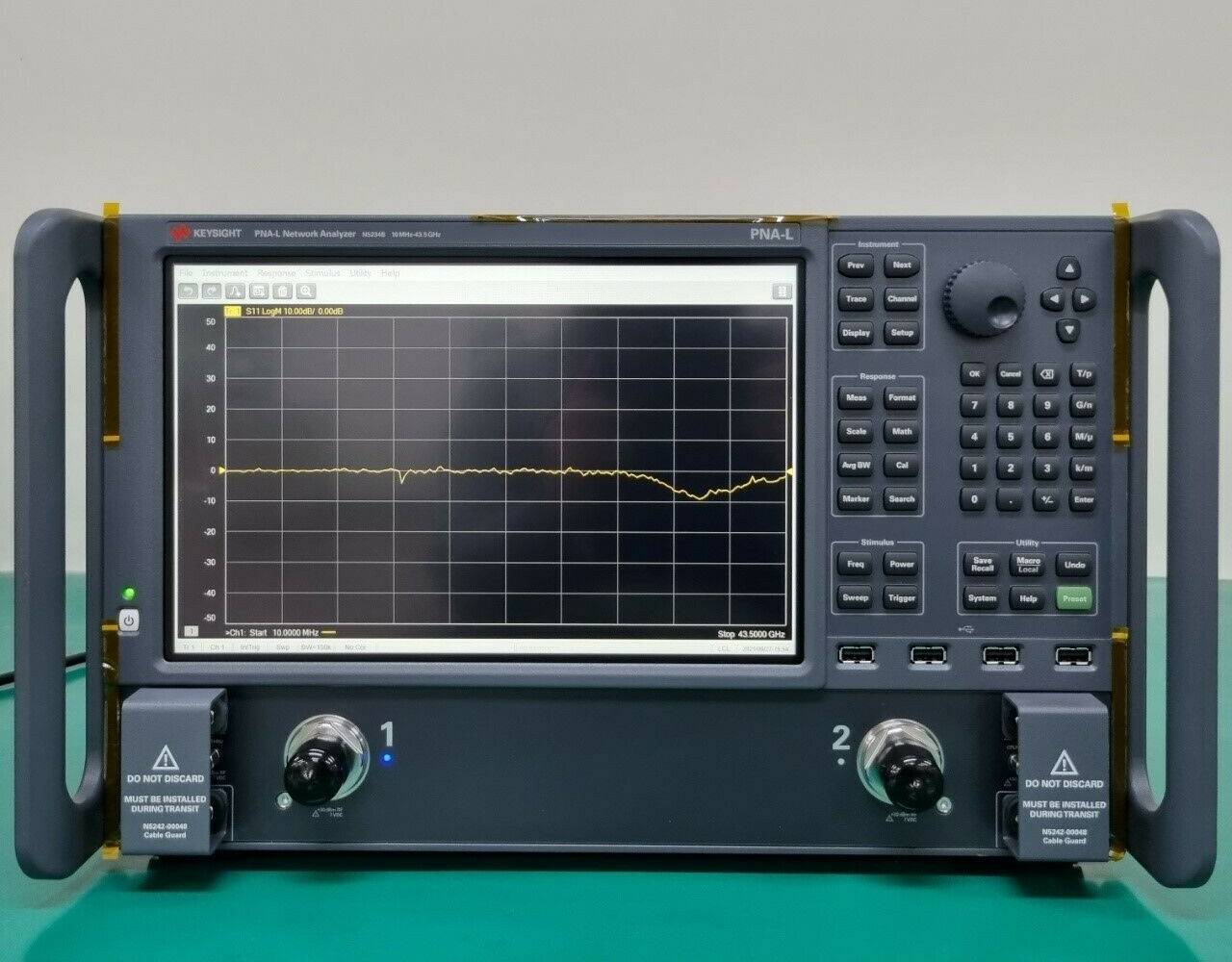

СВЧ-анализатор цепей серии PNA-L Keysight N5234B (демонстрационный)

СВЧ-анализатор цепей серии PNA-L модели Keysight N5234B представляет собой высокоточное измерительное оборудование, предназначенное для анализа параметров высокочастотных электронных компонентов и устройств. Занесённый в Государственный реестр средств измерений под номером 73761-18, этот прибор соответствует строгим требованиям метрологической точности и может использоваться в сфере утверждённого типа средств измерений. Диапазон рабочих частот устройства охватывает широкий спектр от 10 кГц до 43,5 ГГц, что делает его универсальным решением как для исследовательских лабораторий, так и для промышленного производства. Анализатор оснащён двумя портами, что позволяет проводить двухпортовые измерения без необходимости использования дополнительных модулей или внешних коммутационных устройств.

Особое внимание заслуживает динамический диапазон прибора, составляющий 122 дБ — это обеспечивает высокую чувствительность и возможность детального анализа даже слабых сигналов на фоне сильных помех. Стабильность измерений гарантирует встроенный опорный генератор с относительной погрешностью ±1×10⁻⁷, обеспечивающий высокую точность и воспроизводимость результатов в различных условиях эксплуатации. Выходная мощность анализатора регулируется в пределах от -30 до +10 дБм, что позволяет адаптировать уровень сигнала под конкретные требования тестируемых устройств, минимизируя риск перегрузки чувствительных компонентов.

Для удобства пользователя прибор оборудован цветным сенсорным экраном диагональю 12,1 дюйма, обеспечивающим чёткое отображение графиков, параметров и результатов измерений даже в условиях яркого внешнего освещения. Подключение к другим устройствам и компьютерам осуществляется через разнообразные интерфейсы: USB, LAN (Ethernet), GPIB, Mini DisplayPort и VGA, что делает интеграцию анализатора в существующие системы простой и гибкой. Кроме того, наличие порта Handler позволяет использовать прибор в автоматизированных тестовых системах, например, на производственных линиях. Keysight N5234B сочетает в себе высокую производительность, надёжность и функциональность, являясь незаменимым инструментом для специалистов в области разработки и тестирования СВЧ-устройств.
