ГОСРЕЕСТР
Артикул:
m-124304
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Портативный
Тип прибора
—

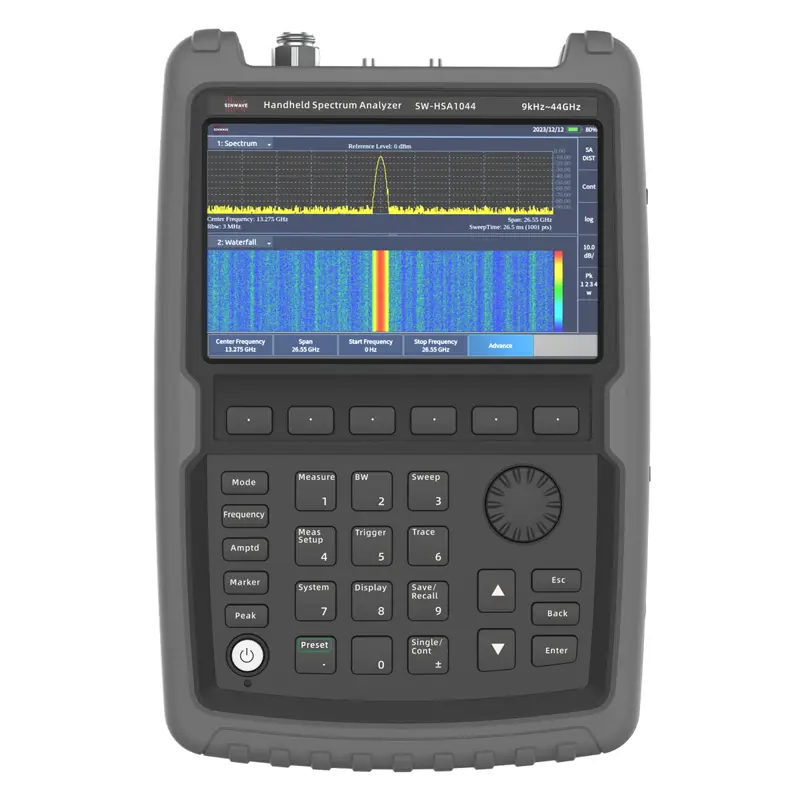

Анализатор спектра
Номер записи в ГосРеестре СИ
—
95102-25
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Документы
ГОСРЕЕСТР №95102-25
355,7 кб

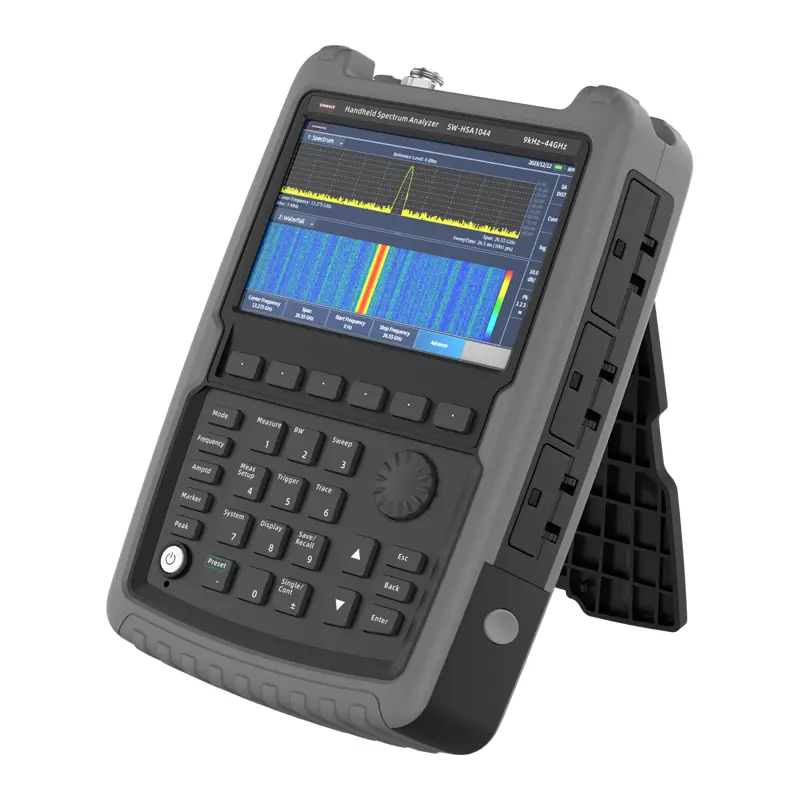

- Анализатор спектра портативный
- Адаптер питания
- Аккумуляторная батарея
- Руководство по эксплуатации
- P07 – предусилитель для модификации SW-HSA1007
- ASA – измерительный демодулятор АМ/ЧМ
- VSA – анализ сигналов c квадратурной модуляцией
- HAS-B25 – полоса анализа сигналов 25 МГц
- HAS-B40 – полоса анализа сигналов 40 МГц
- HAS-B1H – полоса анализа сигналов 100 МГц
- IFA – анализ помеховых сигналов
| Метрологические характеристики | ||
| Наименование характеристики | Значение | |
| Диапазон рабочих частот | модификация SW-HSA1007 | 9 кГц … 7,5 ГГц |
| модификация SW-HSA1013 | 9 кГц … 13,6 ГГц | |
| модификация SW-HSA1026 | 9 кГц … 26,5 ГГц | |
| модификация SW-HSA1044 | 9 кГц … 44 ГГц | |
| Номинальное значение частоты опорного генератора | 10 МГц | |
| Пределы допускаемой относительной погрешности частоты опорного генератора δОП | ±5·10-7 | |
| Диапазон полос обзора, SPAN, Гц | от 0 до полного диапазона частот | |
| Номинальные значения полос пропускания RBW | по уровню минус 3 дБ | от 1 до 3 МГц с шагом 10 %; 4 МГц; 5 МГц; 6 МГц; 8 МГц; 10 МГц |
| по уровню минус 6 дБ | 10 Гц; 100 Гц; 200 Гц; 1 кГц; 9 кГц; 10 кГц; 100 кГц; 120 кГц; 1 МГц | |
| Диапазон установки количества точек развертки спектрограммы SP | от 101 до 10001 | |
| Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркеров, Fизм, Гц | ±(Fизм · δОП + 0,001 · SPAN + 0,05 · RBW + 2 + 0,5 · SPAN/(SP-1)) | |
| Полоса анализа сигналов | Штатно | 10 МГц |
| опция HAS-B25 | 25 МГц | |
| опция HAS-B40 | 40 МГц | |
| опция HAS-B1H | 100 МГц | |
| Значения уровня фазовых шумов в полосе 1 Гц относительно уровня несущей на частоте 1 ГГц при отстройке, дБ, не более | 10 кГц | -102 |
| 100 кГц | -105 | |
| 1 МГц | -111 | |
| 10 МГц | -113 | |
|
Значения среднего уровня собственных шумов в полосе 1 Гц, при ослаблении встроенного аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот, дБ (1 мВт), не более |
Предусилитель выключен или отсутствует | |
| от 10 МГц до 3 ГГц включ. | -142 | |
| св. 3 до 7,2 ГГц включ. | -138 | |
| св. 7,2 до 13,6 ГГц включ. | -141 | |
| св. 13,6 до 20 ГГц включ. | -137 | |
| св. 20 до 32 ГГц включ. | -134 | |
| св. 32 до 44 ГГц | -130 | |
| Предусилитель включен (Опция P07) | ||
| от 10 МГц до 3 ГГц включ. | -162 | |
| св. 3 до 7,2 ГГц включ. | -160 | |
| св. 7,2 до 13,6 ГГц включ. | -162 | |
| св. 13,6 до 20 ГГц включ. | -157 | |
| св. 20 до 32 ГГц включ. | -154 | |
| св. 32 до 44 ГГц | -151 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 40 до 0 дБ (1 мВт), температуре окружающей среды от +20 до +30 °С, в диапазоне частот, дБ |
Предусилитель выключен или отсутствует, ослабление входного СВЧ аттенюатора 10 дБ | |
| от 10 МГц до 7,2 ГГц включ. | ±1,0 | |
| св. 7,2 до 13,6 ГГц включ. | ±1,5 | |
| св. 13,6 до 26,5 ГГц включ. | ±1,8 | |
| св. 26,5 до 32 ГГц включ. | ±2,0 | |
| св. 32 до 44 ГГц | ±2,3 | |
|
Предусилитель включен (Опция P07), ослабление входного СВЧ аттенюатора 30 дБ |
||
| от 10 МГц до 7,2 ГГц включ. | ±1,0 | |
| св. 7,2 до 13,6 ГГц включ. | ±1,5 | |
| св. 13,6 до 26,5 ГГц включ. | ±1,8 | |
| св. 26,5 до 32 ГГц включ. | ±2,0 | |
| св. 32 до 44 ГГц | ±2,3 | |
|
Уровень остаточных сигналов комбинационных частот, на нагрузке 50 Ом, ослаблении входного СВЧ аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот, дБ (1 мВт), не более |
Предусилитель выключен или отсутствует | |
| от 10 МГц до 13,6 ГГц включ. | -90 | |
| св. 13,6 до 20 ГГц включ. | -85 | |
| св. 20 до 44 ГГц | -80 | |
| Предусилитель включен (Опция P07) | ||
| от 10 МГц до 32 ГГц включ. | -100 | |
| св. 32 до 44 ГГц | -95 | |
|
Относительный уровень интермодуляционных искажений 3-го порядка LИМ3, выраженный в виде точки пересечения 3-го порядка (TOI)*, при входном уровне минус 20 дБ (1 мВт), выключенном предусилителе, ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), не менее: от 50 МГц до 44 ГГц |
7 |
|
|
Уровень гармонических искажений 2-го порядка при уровне входного сигнала смесителя минус 30 дБ (1 мВт), выключенном предусилителе, в диапазоне частот, дБ относительно сигнала на смесителе, не более: от 50 МГц до 22 ГГц |
-60 |
|
| * Примечание: TOI = (2·Lсмес.- LИМ3)/2, где: Lсмес. – уровень входного сигнала смесителя, дБ (1 мВт) | ||
| Измерительный демодулятор АМ/ЧМ (опция ASA) | ||
| Диапазон измерений пикового значения коэффициента амплитудной модуляции КАМ, % | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений КАМ, при частоте модулирующего сигнала 1 кГц, % | ±(0,02·КАМ + 0,5) | |
|
Максимальное значение девиации частоты FДЕВ входного сигнала для сигналов с частотной модуляцией в диапазоне несущих частот при частоте модулирующего сигнала FМОД ≤ 1 МГц |
1 МГц | |
|
Пределы допускаемой абсолютной погрешности измерений девиации частоты FДЕВ, в диапазоне Fдев от 0 до 1 МГц, в диапазоне частот модулирующего сигнала FМОД от 20 Гц до 200 кГц, Гц |
±(0,02·(FМОД + FДЕВ) + 10) | |
| Анализ сигналов с квадратурной модуляцией (опция VSA) | ||
|
Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK, при входном уровне минус 10 дБ (1 мВт), частоте несущей 1 ГГц, скорости модуляции 100 кГц, %, не более |
1,2 | |
| Технические характеристики | ||
|

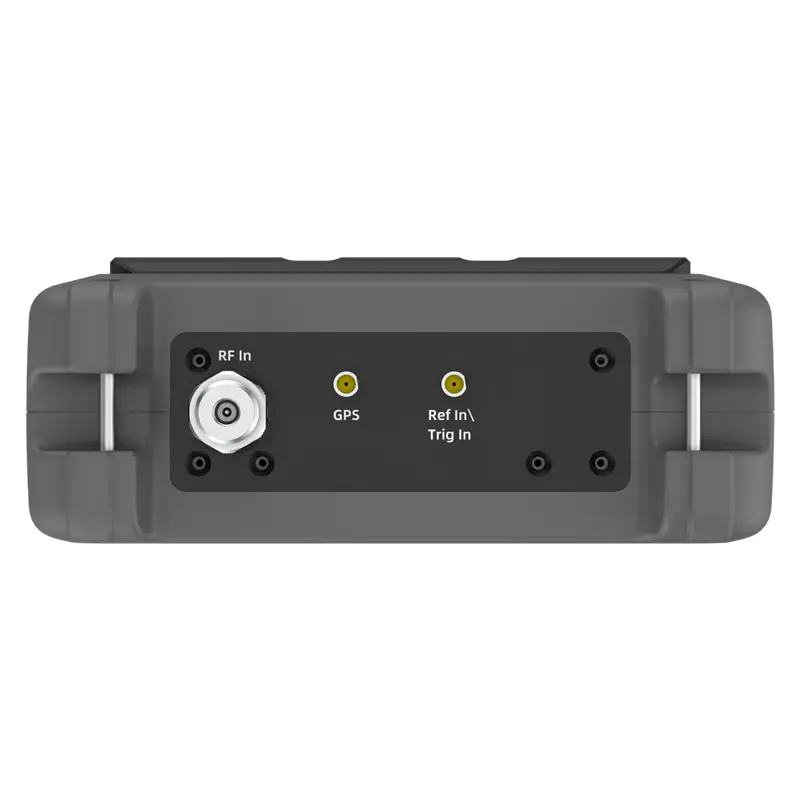

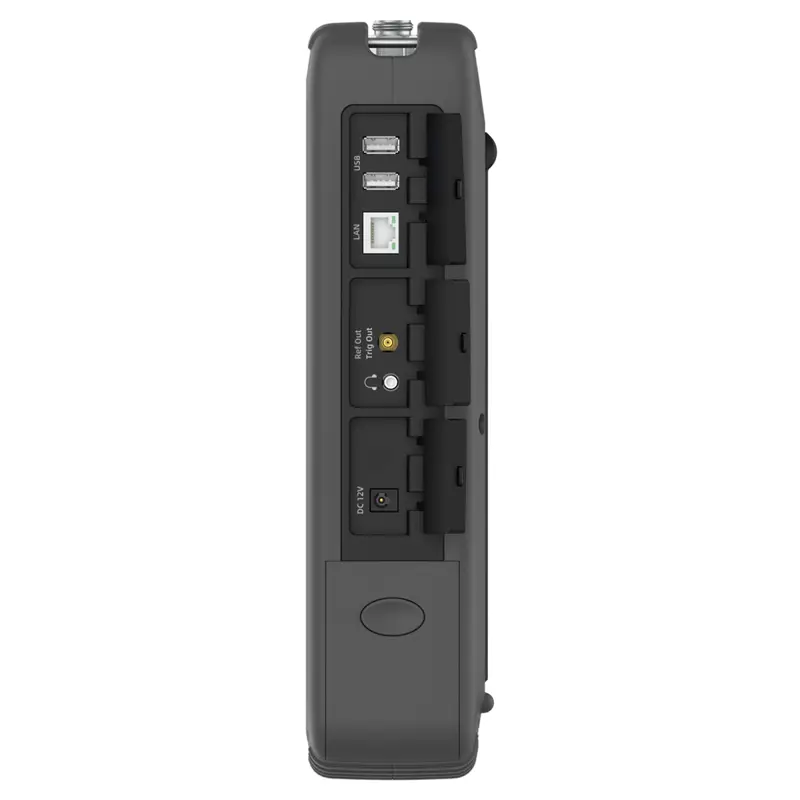

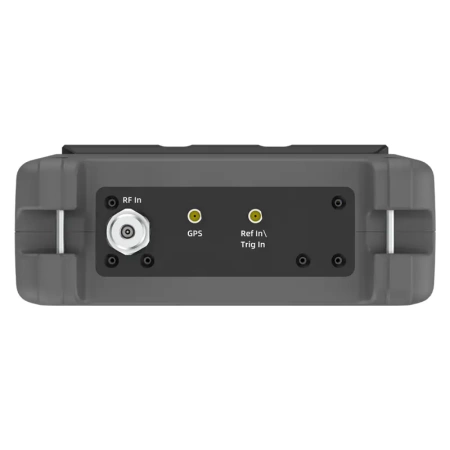

Тип входного разъема: - модификации SW-HSA1007, SW-HSA1013 - модификации SW-HSA1026 - модификации SW-HSA1044 |
тип N «розетка» 3,5 мм «вилка» 2,4 мм «вилка» |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре 35 °C, %, не более |
от -10 до +50 85 |
|
|
Условия хранения и транспортирования: - температура окружающей среды, °C - относительная влажность воздуха при температуре 40 °C, %, не более |
от -40 до +70 95 |
|
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 от 50 до 60 |
|
| Напряжение питания постоянного тока, В | 12 | |
| Напряжение питания встроенной батареи, В | от 9 до 12,5 | |
| Потребляемая мощность, Вт, не более | 45 | |
| Масса, кг, не более | 5 | |
| Габаритные размеры (Ш x В x Г), мм | 197 x 294 x 74 | |
| Время прогрева, мин | 30 | |
| Средняя наработка на отказ, лет | 10 | |
Sinwave — российская компания, представитель и поставщик измерительных решений в области оборонной и авиакосмической промышленности, телеком сектора, транспорта и медицины.
