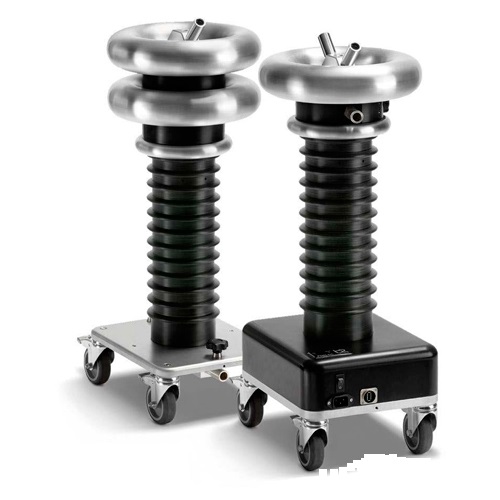

PD200 высоковольтная установка компании b2hv предназначенная для испытания высоковольтных кабельных линий среднего напряжения.
Измеряя частичные разряды с помощью систем диагностики кабелей PD200 компании b2hv, можно легко и быстро оценить диэлектрическое состояние кабеля среднего напряжения.
Система диагностики кабелей PD200 состоит из следующих блоков:
- HVA120 (опция);
- Высоковольтный фильтр;
- Соединительный конденсатор;
- b2 Suite - программное обеспечение для диагностики и отчетности;
- Набор кабелей и коронирующих колец;
- Общий вес соединительного конденсатора и калибратора составляет 59 кг.
Технические параметры установки:
- Рабочее напряжение: синусоидальное 1-200 кВ (пиковое); 1-141 кВ (действующее);
- Высоковольтный конденсатор емкостью 1 нФ;
- Высоковольтный фильтр емкостью 1 нФ;
- ЧР уровень шума: ? 10 пКл.
Особенности:
- Компактная, легкая, переносная система диагностики;
- Программное обеспечение b2 Suite для тестирования, диагностики и управления базой данных;
- Установки серии PD могут с легкость модернизированы до более обширных диагностических систем;
- Измерения интенсивности частичных разрядов в зависимости от времени;
- Локализация повреждений;
- Простота в использовании и многоязычное меню;
- Установка PD200 внесена в государственный реестр средств измерений Российской Федерации и Республики Казахстан.
Применение:
- Кабели всех возможных существующих видов изоляции: СПЭ, бумажно-масляная, этилен-пропилен, кабель ПВХ, кабели с комбинированной изоляцией;
- Генераторы;
- Емкости, конденсаторы;
- Выключатели;
- Трансформаторы;
- Двигатели.
- Система измерения частичных разрядов PD/TD200
- Кабель соединительный 3 шт.
- Кабель высоковольтный
- Кабель заземления 2 шт.
- Кабель USB
- Кабель питания
- Калибратор кажущегося заряда CAL1B
- Кейс для транспортировки
- ПО «b2 Suite»
- Конвертер RS-232/USB
- USB-накопитель
- Руководство по эксплуатации
- Методика поверки
| Рабочее напряжение | синусоидальное | 1–200 кВ дейст./141 кВ пик. |
| частота | 0,1 Гц | |
| Высоковольтный конденсатор | емкость | 0,75 нФ |
| размеры | 178×66×66 мм | |
| вес | 90 кг | |
| Высоковольтный фильтр | емкость | 0,75 нФ |
| размеры | 178×66×66 мм | |
| вес | 90 кг | |
| Фоновый уровень ЧР | ≤10 пКл | |
| Диапазон скорости распространения импульса ЧР (v/2) | 10–150 м/мкс | |
| Максимальная длина кабеля | ≥10 км | |
| Диапазон измерений | до 100 км | |
| Полоса пропускания импульсов ЧР | от 150 кГц до 50 MГц | |
| Частота дискретизации | 200 MГц | |
| Измерение ТанДельта | разрешение | 1×10–5 |
| погрешность | ± 1×10–4 | |
| Диапазон нагрузки | 1 нФ – 10 мкФ | |
