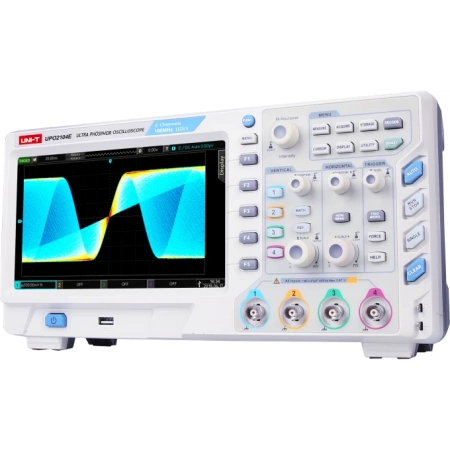

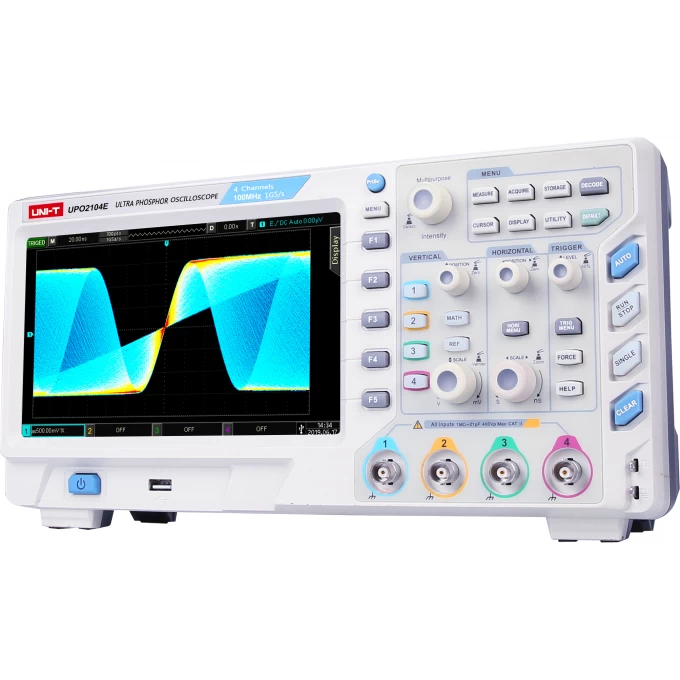

Осциллограф цифровой UNI-T UPO2104

UNI-T UPO2104 - это современный запоминающий осциллограф бюджетного ценового класса с цифровым люминофором, с 4-мя аналоговыми входными каналами и полосой пропускания до 100 МГц.

Осциллографы с цифровым люминофором относятся к группе наиболее продвинутых по своим характеристикам устройств в классе бюджетных приборов. Они не только объединяют в себе лучшие качества аналоговых и цифровых осциллографов, но и существенно превосходят их в сравнительных возможностях.

Достоинствами люминофорных осциллографов являются: сохранение входных данных в собственной памяти, возможности по реализации сложных видов синхронизации (преимущества цифровых запоминающих осциллографов) и обеспечивают одновременно особые возможности аналоговых осциллографов реального времени (мгновенную реакцию на изменение формы и параметров сигнала и отображение сигнала с переменной яркостью).

• Входные каналы: 4 аналоговых + внешний запуск
• Полоса пропускания, МГц: до 100;
• Частота дискретизации, максимальная, Гвыб/сек: 2;
• Скорость захвата сигналов, осц/сек:  до 1 000 000;
• Глубина памяти, Мточек/канал: 56;
• Поддержка функции тестирования и анализа петли Bode Plot;
• Аппаратная непрерывная запись и анализ сигналов в реальном времени до 120 000 кадров;
• Функции работы с сигналами (+, -, ×, ÷, цифровая фильтрация, логическая операция и расширенная работа);
• 4M точек для расширенного функционала БПФ, поддержка настройки частоты, каскадной диаграммы, настройки обнаружения и измерения меток и т. д.;
• Автоматическое измерение 36 параметров сигнала
• Функция Multi-Scopes поддерживает многоканальный независимый запуск и работу флуоресцентного дисплея;
• Встроенный вольтметр поддерживает многоканальное независимое измерение истинного среднеквадратичного значений параметров переменного тока тока;
• Широкий спектр функций запуска: фронт, импульс, видео, наклон, рант, импульс сверхамплитуды, задержка, тайм-аут, продолжительность, настройка/удержание, N-й фронт и запуск по шаблону
• Функция запуска по области, которую можно использовать для захвата случайных сигналов и наблюдения за сложными сигналами.
• Эффект суперфлуоресцентного дисплея Ultra Phosphor, отображение до 256 уровней серого
• 8-ми дюймовый (диагональ) емкостный цветной сенсорный экран с разрешением 800×480, поддерживающий различные операции руками пользователя: щелчок, скольжение, масштабирование, редактирование, перетаскивание и т. д.
• Встроенные интерфейсы: USB-host, USB-уdevice, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), AWG, VGAж
• Поддержка стандартных команд программируемого прибора SCPI.
