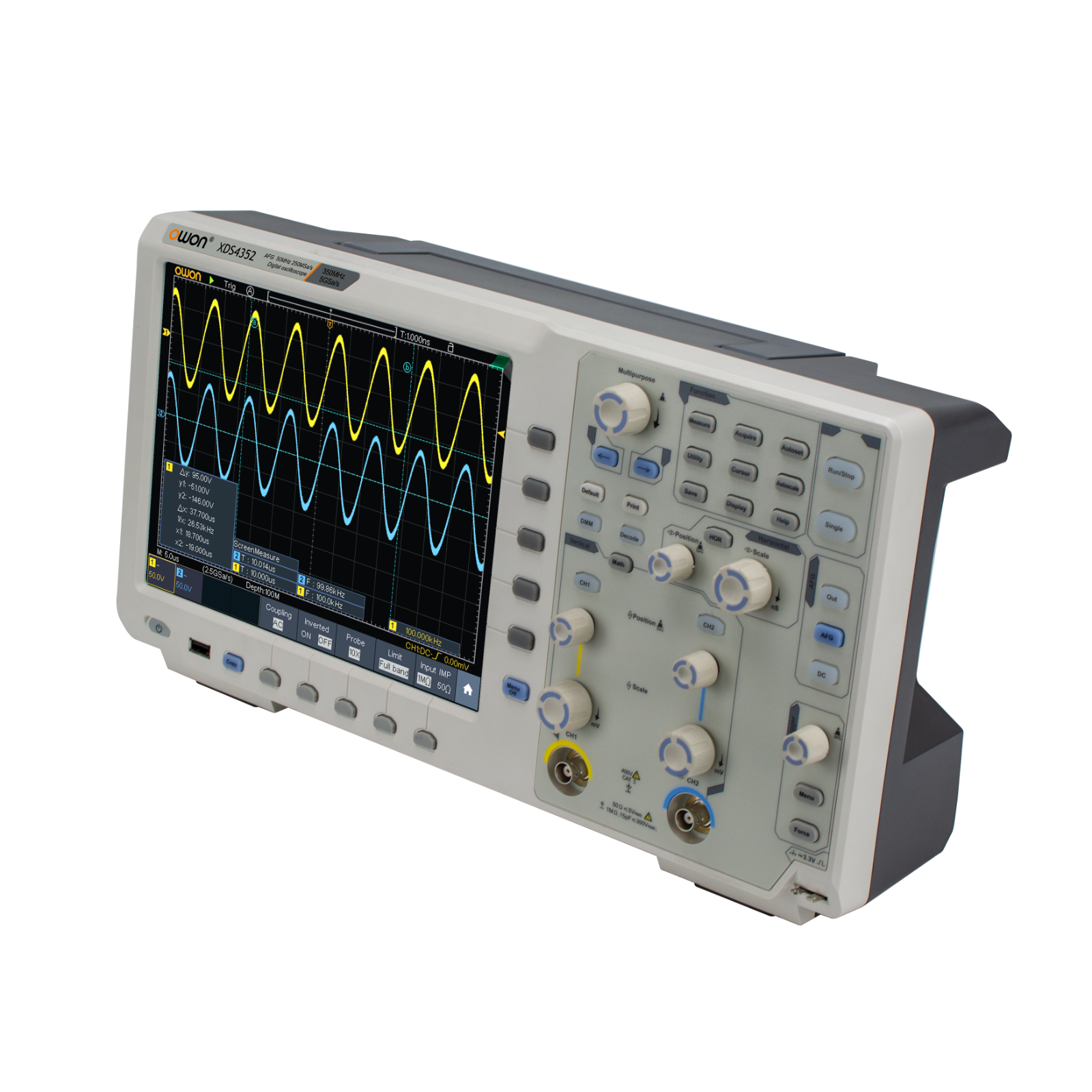

Осциллограф цифровой OWON XDS4352

OWON XDS4352 многофункциональный, 2-х канальный, цифровой запоминающий осциллограф бюджетного ценового класса с полосой пропускания до 350 Мгц.

Прибор предлагает Заказчику функционал сразу 7-ми измерительных приборов объединенных в одном корпусе настольного типа, а именно:

• запоминающий цифровой осциллограф
• генератор сигналов произвольной формы,
• цифровой мультиметр,
• анализатор частотного спектра ЭМ-сигналов
• цифровой 6-ти разрядный частотомер,
• анализатор сигналов цифровых протоколов,
• анализ АЧХ ЭМ-сигналов.

Осциллограф имеет максимальную частоту дискретизации до 5 Гвыб. в секунду и глубину памяти до 400 миллионов точек (при работе одного канала).

Осциллограф позволяет регистрировать до 600 000 осциллограмм в секунду, что позволяет увеличить вероятность захват а даже случайных или единичных событий.

Цифровой осциллограф имеет встроенный 1-но канальный генератор сигналов с рабочей полосой до 50 МГц,  встроенные  частотомер и мультиметр (опционально), анализатор спектра с помощью реализации функции БПФ и функцию анализ сигналов цифровых протоколов (опция).

Одноканальный генератор сигналов с полосой до 50 МГц формирует на выходе ЭМ- сигнал с максимальной частотой дискретизации до 250 Мвыборок в секунду, в виде 64-х  встроенных форм сигнала и имеет возможность клонировать сигнал.

Опционально активируемый (программным кодом) цифровой мультиметр позволяет с помощью прибора OWON XDS4532 измерять напряжение, силу тока, емкость, сопротивление и имеет функцию регистрации данных для анализа и слежения за сигналом в течение длительного времени.

Встроенный мультиметр позволяет записывать измеренные значения вышеуказанных параметров во внутреннюю память прибора OWON XDS4532  или на внешний USB-диск и экспортировать записанную информацию в файлы формата CSV для дальнейшего анализа.

Максимальная длительность непрерывной записи результатов измерений с помощью мультиметра составляет 72 часа (3 дня) для внутренней памяти и 240 часов (10 дней)  для внешней памяти.

Осциллограф OWON XDS4532 имеет встроенный 6-ти разрядный высокоточный частотомер.

Анализатор частотного спектра в приборе OWON XDS4532 реализован с помощью программной функции БПФ для обработки входных сигналов  в режиме реального времени и обеспечивает поддержку до 6-ти окон: Хенинга, прямоугольное, Хемминга, Блекмена, Бартлетта и Кайзера.

Осциллограф OWON XDS4532 имеет возможность вывода на цветной экран данных   анализа частотных характеристик в виде диаграммы Боде.

Анализируя запас по фазе и запас по коэффициенту усиления, инженеры могут судить об устойчивости системы в целом.

Программная опция анализа АЧХ входного сигнала использует встроенный в осциллограф OWON XDS4532 модуль генератора сигналов.

Программная опция расширяет функционал осциллографа OWON XDS4532 за счет активации функции декодирования сигналов 4-х типов цифровых протоколов:  RS-232, I2C, SPI и CAN.

Осциллограф имеет разнообразные интерфейсы подключения внешних устройств: USB device, USB host, LAN, VGA и поддержку команд SCPI.

Осциллограф имеет большой мультисенсорный цветной экран с размером по диагонали 26 см, что позволяет инженерам работать более эффективно.
