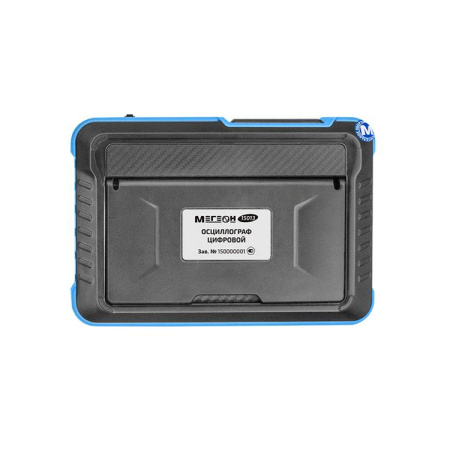

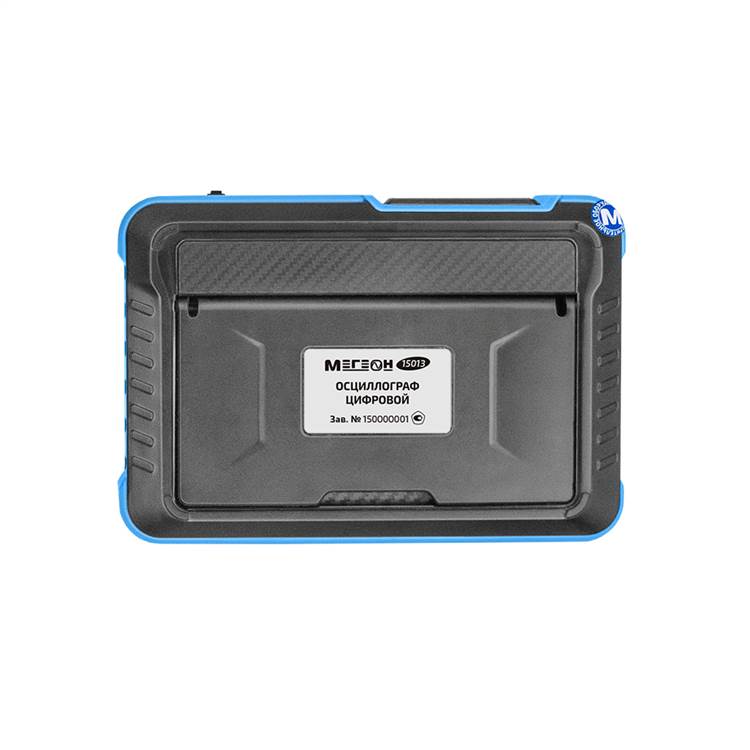

Осциллограф цифровой МЕГЕОН 15013

Цифровой осциллограф МЕГЕОН 15013 представляет собой компактное и многофункциональное устройство, предназначенное для исследования и измерения электрических сигналов с высокой точностью. Этот осциллограф оснащён одним цифровым каналом, что делает его удобным для работы с отдельными сигналами в лабораторных или полевых условиях. Несмотря на свою относительно простую конфигурацию, прибор обладает достаточным набором характеристик для выполнения широкого спектра задач.

Основной технической особенностью МЕГЕОН 15013 является полоса пропускания частот до 1 МГц, что позволяет регистрировать и анализировать сигналы с частотами, включая аудиочастотный диапазон и некоторые низкочастотные радиочастотные сигналы. Частота дискретизации устройства достигает 5 миллионов выборок в секунду, что обеспечивает достаточно высокую временную разрешающую способность для точного отображения формы сигналов.

Вертикальная чувствительность осциллографа варьируется в диапазоне от 10 мВ на деление до 10 В на деление с классическим шагом 1–2–5, что позволяет наблюдать как очень слабые, так и сильные сигналы. Это особенно важно при проверке электроники с различными уровнями напряжения. Прибор имеет два диапазона напряжения: X1 обеспечивает измерения в ±40 В с размахом до 80 В peak-to-peak, а X10 расширяет этот диапазон до ±400 В, что делает устройство универсальным для измерения как низковольтных, так и высоковольтных сигналов.

Временная база осциллографа находится в широком диапазоне от 500 наносекунд на деление до 20 секунд на деление, что дает возможность исследовать как быстрые импульсные процессы, так и длительные события с низкой частотой. Такой разброс временных интервалов делает МЕГЕОН 15013 пригодным для различных видов измерений — от цифровой электроники до медленных аналоговых изменений.

Устройство поддерживает несколько режимов триггера, среди которых автоматический, нормальный и одиночный, что значительно облегчает захват и стабилизацию требуемого сигнала. Триггер можно настроить на срабатывание по переднему или заднему фронту, что позволяет точно фиксировать нужный момент изменения сигнала.

МЕГЕОН 15013 оснащён встроенным генератором сигналов с широчайшим спектром рабочих параметров. Он способен генерировать сигналы с частотой от 0 до 10 кГц и рабочим циклом от 0 до 100%. Амплитуда выходного сигнала варьируется от 0,1 до 3,3 В. Генератор поддерживает разнообразные формы волн: синусоидальная, прямоугольная, пилообразная, полуволна, полная волна, ступенчатая, антишаговая, а также более сложные сигналы, такие как шумовые, экспоненциальные подъёмы и падения, постоянный ток, многотональные и затухающие импульсы, включая волну Лоренца. Такое разнообразие форм волн делает осциллограф не только измерительным прибором, но и полезным инструментом для тестирования и калибровки различных электронных узлов и систем.

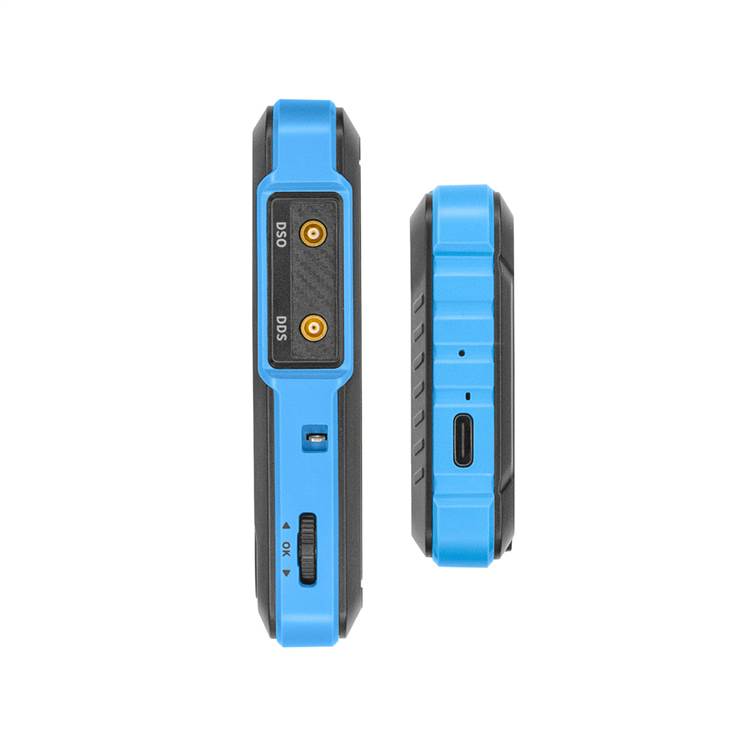

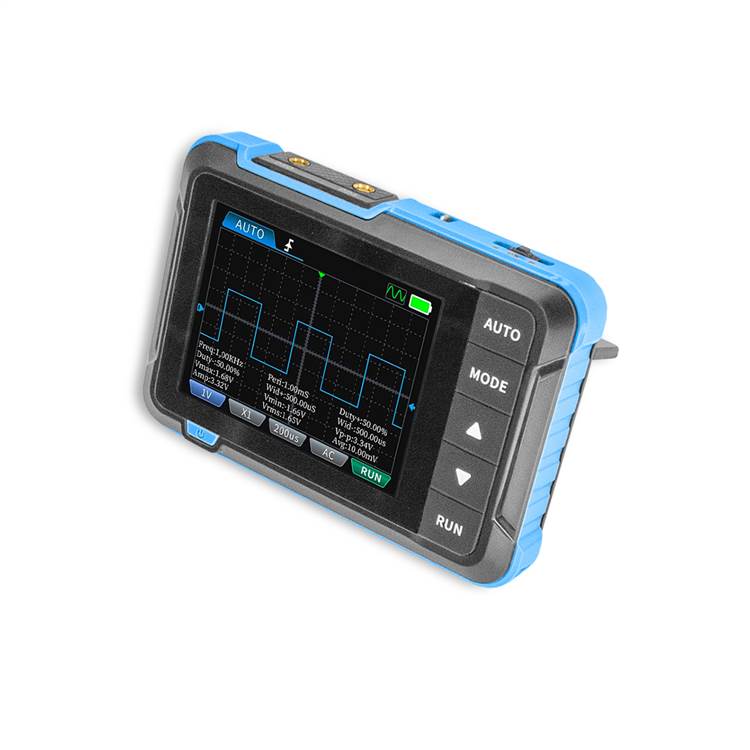

Дисплей «МЕГЕОН 15013» имеет диагональ 2,8 дюйма с разрешением 320 на 240 пикселей, что обеспечивает чёткое и информативное отображение формы сигналов, а также удобное меню для настройки параметров устройства. Кроме того, этот осциллограф оснащён USB-интерфейсом, позволяющим легко подключать прибор к компьютеру для передачи данных и расширенного анализа измерений, а также для обновления прошивки.

Таким образом, цифровой осциллограф МЕГЕОН 15013 является универсальным и удобным инструментом для специалистов, инженеров и радиолюбителей, которым необходимы точные измерения, возможность генерации различных сигналов и простота в использовании. Его технические характеристики делают прибор оптимальным решением для диагностики, настройки и испытания разнообразных электронных схем и устройств в широком диапазоне приложений.
