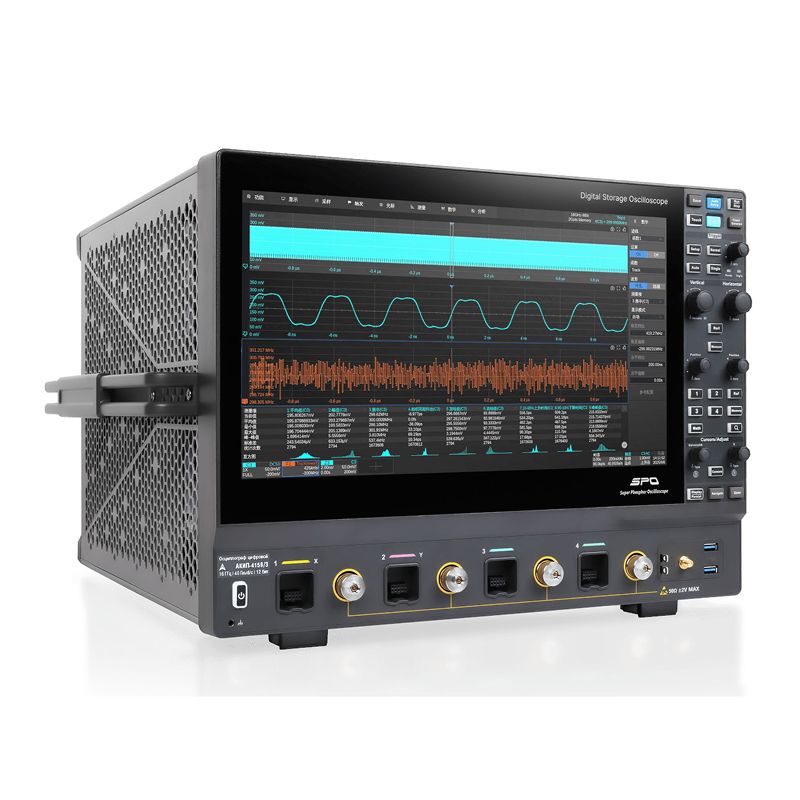

Осциллограф цифровой АКИП-4159/2

Цифровой осциллограф АКИП-4159/2 представляет собой передовое устройство, предназначенное для точного анализа высокоскоростных сигналов в различных областях науки и техники. Этот прибор оснащен четырьмя каналами измерений, что позволяет одновременно наблюдать за несколькими сигналами, а также обладает специальным входом внешнего запуска, обеспечивающим синхронизацию по сигналам извне. Благодаря полосе пропускания в 13 ГГц, осциллограф способен захватывать и отображать высокочастотные колебания, что особенно важно в радиоэлектронике, телекоммуникациях и разработке полупроводниковых устройств. Максимальная частота дискретизации достигает впечатляющих 40 гигавыборок в секунду на каждом канале, позволяя фиксировать быстрые переходы и детализированные характеристики сигналов без потери точности. Объем памяти до 2 гигабайт обеспечивает хранение большого количества данных, что идеально для длительных записей и последующего анализа.

В основе АКИП-4159/2 лежит высокоразрешающий аналого-цифровой преобразователь с разрядностью 12 бит, который гарантирует высокую точность представления сигнала, минимизируя шумы и искажения. Сопротивление входа установлено на уровне 50 Ом, что соответствует стандартам коаксиальных линий и обеспечивает корректную работу с широким спектром измерительных пробников, от пассивных до активных. Одной из ключевых особенностей этого осциллографа является высокая скорость обновления экрана, достигающая до 500 тысяч осциллограмм в секунду, что позволяет в реальном времени отслеживать динамично меняющиеся сигналы и мгновенно реагировать на аномалии, такие как импульсные помехи или нестабильности. Режим HISTORY добавляет уникальную функциональность, позволяя не только записывать осциллограммы, но и воспроизводить их в обратном направлении, прокручивая время назад для детального изучения предыдущих событий, включая обнаружение скрытых аномалий, которые могли быть упущены при стандартном анализе.

Осциллограф поддерживает развитую систему запуска и декодирования последовательных данных, что делает его незаменимым инструментом для инженеров, работающих с цифровыми интерфейсами. В стандартной комплектации предусмотрены такие протоколы, как I2C, SPI, UART, CAN и LIN, обеспечивающие анализ шин данных для устройств в автомобильной электронике или системах управления. Кроме того, в качестве опций доступны более продвинутые интерфейсы, включая CAN FD, CAN XL, I2S, FlexRay, MIL-STD-1553B, SENT, SPMI и ARINC 429, а также специализированные протоколы вроде SpaceWire, Manchester, 8B/10B и USB 2.0. Это позволяет декодировать и интерпретировать сложные последовательности данных, выявляя ошибки в коммуникациях и тестируя совместимость устройств. Математические функции, интегрированные в прибор, охватывают базовые операции: сложение, вычитание, умножение и деление сигналов, а также более сложные преобразования, такие как дифференцирование по времени (d/dt), интегрирование (∫dt) и извлечение квадратного корня (√), что дает возможность выполнять спектральный анализ, расчет мощности и исследование нелинейных процессов без необходимости подключения внешнего программного обеспечения. Эта математика помогает в моделировании физических явлений, например, при изучении электрических цепей или акустических волн.

Для удобства использования и интеграции в автоматизированные системы, осциллограф АКИП-4159/2 предлагает возможности дистанционного управления через команды SCPI, поддерживаемые интерфейсами USB-TMC и LAN. Протоколы VXI-11, сокеты и Telnet позволяют подключать прибор к сети, а встроенный веб-сервер обеспечивает доступ через стандартные браузеры для мониторинга и настройки параметров удаленно, что идеально для лабораторий с несколькими устройствами или промышленных приложений, где требуется централизованное управление. Интерфейсы USB и LAN делают прибор гибким для подключения к компьютерам и внешним устройствам, обеспечивая быструю передачу данных и обновление прошивки. Дисплей TFT с емкостным сенсорным управлением, диагональю 39.62 сантиметра и разрешением 1920 на 1080 пикселей, предоставляет четкое и яркое изображение, позволяющее детально рассматривать осциллограммы даже в условиях низкой освещенности. Сенсорная панель упрощает навигацию по меню и настройкам, делая работу с прибором интуитивной для пользователей с разным уровнем подготовки.

В целом, цифровой осциллограф АКИП-4159/2 сочетает в себе передовые технологии и широкий спектр функций, что делает его подходящим для решения сложных задач в области исследования, разработки и тестирования электронных систем. Благодаря высокой полосе пропускания и частоте дискретизации, он способен обрабатывать сигналы от низких до ультравысоких частот, а расширенные возможности декодирования и математики упрощают диагностику проблем в современных коммуникациях. Интеграция с сетевыми протоколами и сенсорный дисплей повышают эффективность и комфорт использования, особенно в динамичных рабочих средах. Этот прибор не только предлагает точные измерения, но и способствует инновациям, помогая специалистам в открытии новых горизонтов в электронике и смежных дисциплинах, где высокая точность и производительность играют решающую роль.
