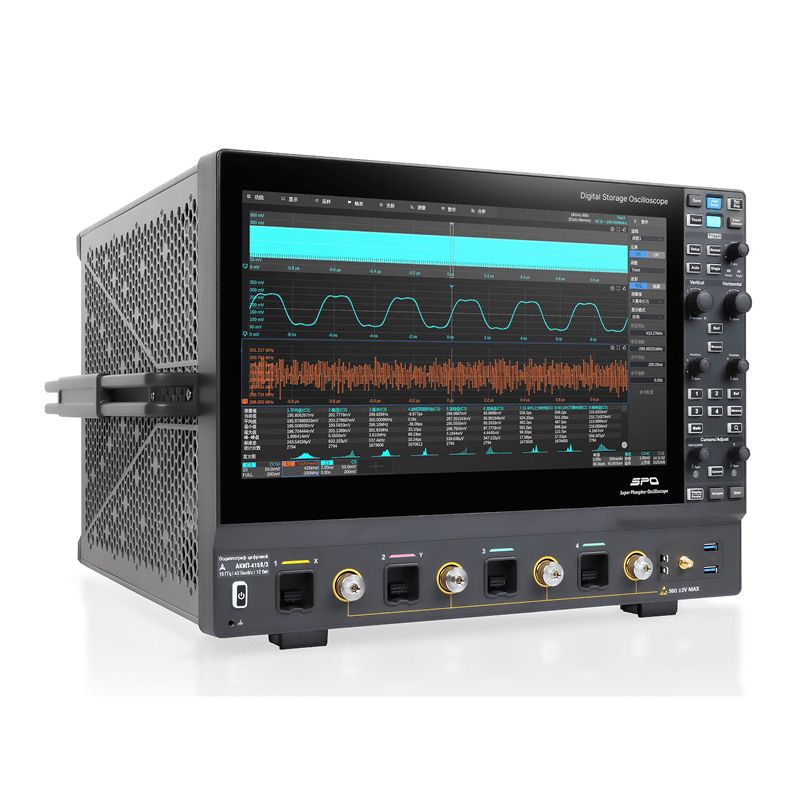

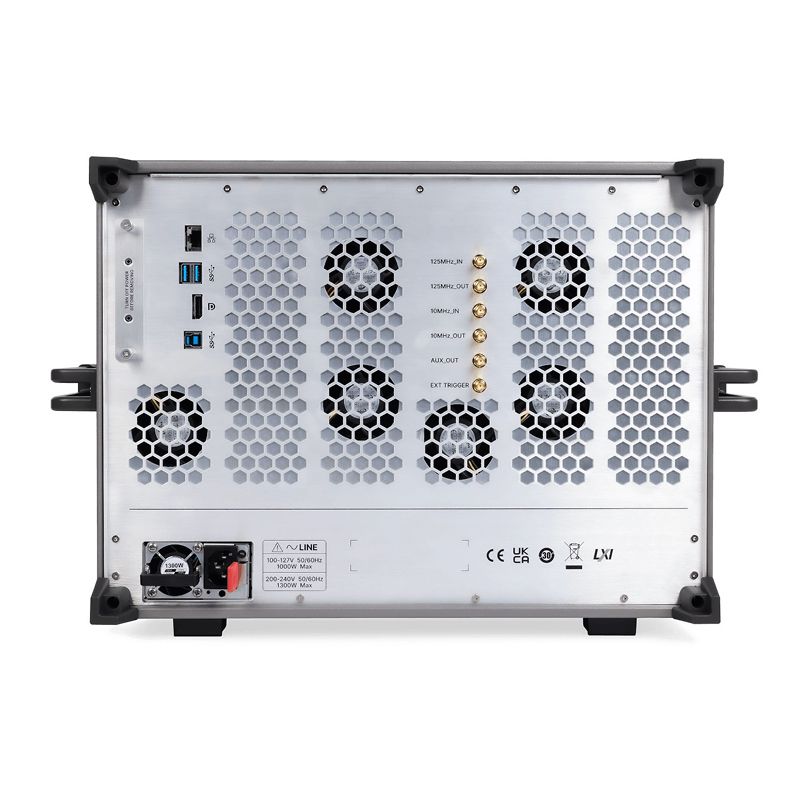

Осциллограф цифровой АКИП-4159/1 представляет собой высокофункциональный измерительный комплекс, ориентированный на решение сложнейших задач в области разработки и тестирования высокоскоростной электронной аппаратуры. Его ключевой характеристикой является полоса пропускания 8 ГГц, что позволяет анализировать сигналы с чрезвычайно высокочастотными компонентами, сохраняя их форму без существенных искажений. Эта возможность подкреплена впечатляющей скоростью дискретизации 40 гигавыборок в секунду, которая равномерно распределяется между всеми четырьмя каналами, обеспечивая точную и детальную визуализацию быстропротекающих процессов.
Важнейшим преимуществом данной модели является высокое разрешение 12-битного АЦП. По сравнению с традиционными 8-битными осциллографами, это позволяет наблюдать более мелкие детали сигнала, точно измерять уровень шумов и анализировать малые амплитудные отклонения. Высокая скорость обновления сигнала на экране, достигающая 500 000 осциллограмм в секунду, значительно увеличивает вероятность захвата редких и случайных аномалий, что критически важно для отладки устройств. Уникальный режим HISTORY расширяет эти возможности, позволяя производить запись и последующую прокрутку осциллограмм назад во времени для детального исследования событий, предшествовавших срабатыванию триггера.
Осциллограф обладает значительным объемом памяти 2 ГБ, что необходимо для длительной записи высокочастотных сигналов без потерь. В стандартную комплектацию входит мощный набор инструментов для последовательного анализа, включая декодирование таких широко распространенных протоколов, как I2C, SPI, UART, CAN и LIN. Опционально доступна поддержка множества других интерфейсов, включая современные CAN FD, FlexRay, ARINC 429 и специализированные, такие как MIL-STD-1553B. Математический аппарат прибора предоставляет функции для выполнения арифметических операций и динамического анализа сигналов. Управление осуществляется через емкостный сенсорный TFT-дисплей с высоким разрешением или дистанционно по интерфейсам LAN и USB с использованием стандартных команд SCPI.
|
|
АКИП-4149/1 | АКИП-4149/1А | АКИП-4149/2 | АКИП-4149/2А | АКИП-4149/3 | АКИП-4149/3А |
| Канал вертикального отклонения | ||||||
| Число каналов | 2 | 4 | 2 | 4 | 2 | 4 |
| Полоса пропускания (-3 дБ, 50 Ом) | 70 МГц | 100 МГц | 200 МГц | |||
| Время нарастания (50 Ом) | ≤ 5 нс | ≤ 3,5 нс | ≤ 1,8 нс | |||
| Ограничение ПП | 20 МГц | 20 МГц | 20 МГц | |||
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…1 В/дел | |||||
| Уровень собственных шумов (скз, 1 мВ/дел, 50 Ом) | не более 70 мкВ, в полной полосе пропускания при использовании согласованной нагрузки 50 Ом | |||||
| Погрешность измерения постоянного напряжения при Uсм = 0 В |
500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1) 5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ |
|||||
| Диапазон установки смещения |
500 мкВ/дел … 5 мВ/дел: ± 1,6 В; 5,1 мВ/дел … 10 мВ/дел: ± 4 В; 10,2 мВ/дел … 100 мВ/дел: ± 8 В; 102 мВ/дел … 1 В/дел: ± 80 В; 1,02 В/дел … 10 В/дел: ± 400 В |
|||||
| Погрешность установки уровня постоянного смещения, мВ |
± (0,005x|Uсм|+0,005x|Uпр|+1), где Uсм – установленное значение напряжения смещения, мВ Uпр – конечное значение диапазона установки напряжения смещения, мВ |
|||||
| Входной импеданс | 1 МОм (± 2 %) / 17 пФ ± 2 пФ | |||||
| Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), DC…10 кГц | |||||
| Канал горизонтального отклонения | ||||||
| Коэффициент развертки (Кразв.) | 2 нс/дел…1000 с/дел | 2 нс/дел…1000 с/дел | 1 нс/дел…1000 с/дел | |||
| Самописец (ROLL): 50 мс/дел…1000 с/дел | ||||||
| Погрешность частоты внутреннего опорного генератора | ±2,5·10-5 | |||||
| Погрешность измерения временных интервалов |
±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора Tизм – измеренный временной интервал, с Fд – частота дискретизации, Гц |
|||||
| Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | |||||
| Синхронизация | ||||||
| Источник синхросигнала | Любой из каналов, сеть, логический канал | |||||
| Режимы запуска развертки | Автоматический, ждущий, однократный | |||||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN | |||||
| Предзапуск | 0…100% памяти | |||||
| Послезапуск | 0…10000 делений | |||||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||||
| Чувствительность синхронизации | 0,6 деления шкалы | |||||
| Аналого-цифровое преобразование | ||||||
| Разрешение по вертикали | 12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES) | |||||
| Частота дискретизации | 2 ГГц – активен один аналоговый канал 1 ГГц – активны два аналоговых канала 500 МГц – активны три или четыре аналоговых канала | |||||
| Интерполяция | SinX/X, X | |||||
| Длина записи |
50 МБ/кан – активен один канал 25 МБ/кан – активны два канала 10 МБ/кан – активны три или четыре канала |
100 МБ/кан – активен один канал 50 МБ/кан – активны два канала 25 МБ/кан – активны три или четыре канала |
||||
| Скорость обновления экрана | 80.000 осц./с – нормальный режим | 120.000 осц./с – нормальный режим | ||||
| до 500.000 осц./с в режиме сегментированной развертки | ||||||
| Пиковый детектор | 2 нс | |||||
| Режимы работы | Выборка, пиковый детектор | |||||
| Курсорные измерения | ||||||
| Источник курсоров | КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА | |||||
| Функции |
Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) Режим отслеживания: время - X1, X2, (X1-X2) |
|||||
| Автоматические измерения | ||||||
| Источник измерений | КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ | |||||
| Диапазон измерений | Весь экран или ограниченно (определяется курсорами) | |||||
| Функции по вертикали | Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе | |||||
| Функции по горизонтали | Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер | |||||
| Дополнительные | Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов | |||||
| Измерение задержки | Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение | |||||
| Статистика |
Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание До 1024 отсчетов |
|||||
| Математика | ||||||
| Математические каналы | F1, F2, F3, F4 | |||||
| Источник математики | КАН1 … КАН4, F1 … F4, Z1 … Z4 | |||||
| Функции |
+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, усреднение, редактор формул БПФ – частотный анализ при длине памяти 2 МБ |
|||||
| АЧХ анализ | ||||||
| Измерительный канал | Любой из аналоговых каналов | |||||
| Поддерживаемый источник сигнала |
SAG1021I – аппаратная опция генератора сигналов Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3409Е, АКИП-3422 |
|||||
| Тип развертки | Прямая, многоуровневая | |||||
| Диапазон частот | 10 Гц … 120 МГц (линейный или логарифмический режим) | |||||
| Виды измерений | Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза | |||||
| Дополнительные возможности | ||||||
| Режим HISTORY | Сохранение с временными метками последних 80.000 осциллограмм | |||||
| Измерение мощности (опция) | Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность | |||||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||||
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |||||
| Декодирование | ||||||
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN | |||||
| Логический анализатор (опция) | ||||||
| Число каналов | 16 | |||||
| Частота дискретизации | 1 ГГц максимум | |||||
| Длительность импульса | от 3,3 нс | |||||
| Длина памяти | до 10 МБ/канал | |||||
| Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | |||||
| Порог срабатывания | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский | |||||
| Генератор функциональный (опция) | ||||||
| Внешний модуль | SAG1021I | |||||
| Число каналов | 1 | |||||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |||||
| Частотный диапазон |
1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
|||||
| Разрешение | 1 мкГц | |||||
| Погрешность установки | ±5*10-5 | |||||
| Частота дискретизации | 125 МГц | |||||
| Длина памяти | 16000 точек для произвольной формы | |||||
| Разрядность ЦАП | 14 бит | |||||
| Выходной уровень | 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм) | |||||
| Постоянное смещение | ± 1,5 В (50 Ом); ± 3 В (1 МОм) | |||||
| Ограничение уровня |
где Voffset – установленно значение постоянного смещения Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала |
|||||
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |||||
| Симметрия | 0 % ~ 100 % (для пилы) | |||||
| Общие данные | ||||||
| ЖК-дисплей | Цветной (TFT) емкостный сенсорный, диагональ 17,78 см, разрешение 1024 x 600, 8 x 10 делений | |||||
| Входы выходы |
Передняя панель: USB 2.0 Host, Выход калибратора 1 кГц, 3 В меандр, SBUS (MSO пробник) Задняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) |
|||||
| Напряжение питания | 100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания) | |||||
| Условия эксплуатации | 0...+50 °С, влажность не более 90% без образования конденсата | |||||
| Габаритные размеры | 312 х 132,6 х 151 мм | |||||
| Масса | Нетто: 2,6 кг; Брутто: 3,8 кг | |||||
| Примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных (максимально до 200 МБ) может быть перенесен на другое внешнее устройство при помощи USB-flash носителя. | ||||||
