Осциллограф цифровой АКИП-4150/3 с поверкой

Цифровой осциллограф АКИП-4150/3 представляет собой современный измерительный прибор, сочетающий в себе высокую производительность и широкий функционал, необходимый для решения разнообразных задач в области электроники и автоматизации. Осциллограф оснащён четырьмя независимыми каналами, что позволяет одновременно анализировать несколько сигналов и проводить комплексные исследования. Полоса пропускания устройства достигает 300 МГц, что обеспечивает точное отображение даже высокочастотных сигналов, а максимальная частота дискретизации в 5 ГГц гарантирует высокую точность временных измерений и позволяет детально рассматривать форму сигнала.

Одной из ключевых особенностей осциллографа является максимальный объём памяти, достигающий 100 МБ, что позволяет осуществлять длительные записи сигналов с высоким разрешением без риска потери информации. Аналого-цифровой преобразователь (АЦП) с разрешением 8 бит обеспечивает надёжную дискретизацию, а наличие двух вариантов входного сопротивления – 50 Ом и 1 МОм – повышает универсальность прибора, позволяя подключать как высокоомные, так и низкоомные цепи без дополнительных адаптеров. Для пользователей, которым требуется расширенный анализ цифровых сигналов, доступна опция логического анализатора с 16 каналами, что существенно расширяет возможности осциллографа в сфере цифровой электроники.

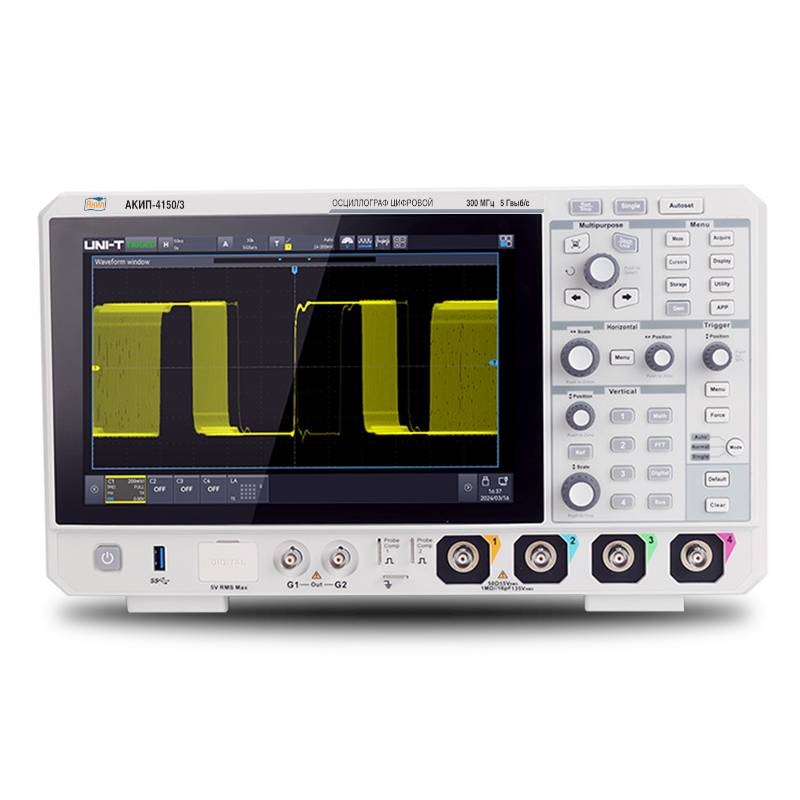

Высокая скорость обновления экрана до одного миллиона осциллограмм в секунду обеспечивает плавную визуализацию сигналов и позволяет фиксировать редкие или кратковременные события. Кроме того, дисплей выполнен на базе TFT технологии с емкостным сенсорным управлением, оснащённый экраном с диагональю 25,65 см и разрешением 1280 х 800 пикселей, что обеспечивает удобное и высококачественное отображение данных. 256 уровней интенсивности свечения луча позволяют получить более детализированное и наглядное изображение сигнала с градацией по яркости, что особенно полезно при анализе сложных или наложенных друг на друга волн.

В состав программного обеспечения входят разнообразные математические функции и блок функций быстрого преобразования (БФП) с объёмом 4 МБ, что позволяет проводить углублённый спектральный анализ и комплексную обработку сигналов непосредственно в приборе. Дополнительно реализованы программные измерительные функции вольтметра и частотомера с разрешением до семи разрядов, что даёт возможность вести точные количественные измерения без использования внешних приборов. Осциллограф также поддерживает стандартное декодирование популярных протоколов передачи данных: RS232/UART, I2C, SPI. Для более специализированных задач предусмотрены опции декодирования протоколов CAN, CAN-FD, LIN, FlexRay, I2S, SENT и AUDIO, что делает прибор крайне универсальным инструментом для диагностики современных автомобильных, коммуникационных и мультимедийных систем.

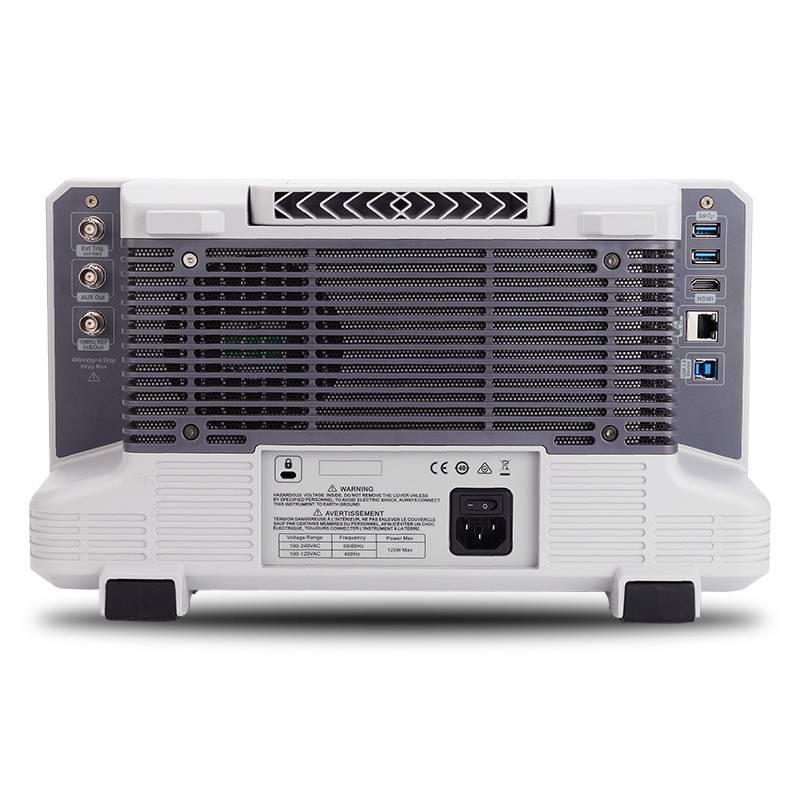

Дополнительные опции включают встроенный логический анализатор с 16 каналами для анализа цифровых шинами, а также двухканальный генератор сигналов с рабочей частотой до 50 МГц. Этот генератор обладает функцией амплитудно-частотного анализа, что позволяет создавать тестовые сигналы и исследовать амплитудно-частотные характеристики различных устройств и элементов схем. Набор интерфейсов для подключения включает USB и LAN, обеспечивая простое и быстрое взаимодействие с компьютером или сетью, что удобно для интеграции в автоматизированные измерительные системы и удалённого управления.

Таким образом, цифровой осциллограф АКИП-4150/3 представляет собой высокотехнологичное устройство, идеально подходящее для научных исследований, разработки, наладки и диагностики электронных систем. Его богатый функционал, высокая производительность и удобство использования делают его ценным инструментом как для специалистов, так и для инженеров, работающих с широким спектром задач в области электроники и цифровой техники.
