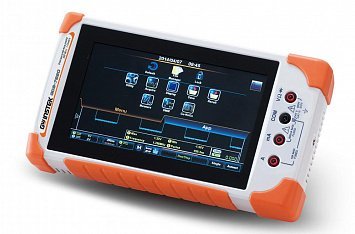

Осциллограф GW Instek GDS-7307 - это отличное решение для измерений в полевых условиях, снабженное множеством полезных функций. Прибор подойдет как для диагностики оборудования на производстве, так и для сервисных мастеров, работающих на выезде.
Модель удачно сочетает возможности двухканального осциллографа с шириной полосы до 70 МГц, мультиметра и регистратора данных c большим сенсорным экраном, что обеспечивает универсальность, комфорт и вариативность использования.
Преимущества:
- Память глубиной 5 МБ на канал.
- Измерение температуры от -50 °С до 1000 °С при подключении разнотипных термопар.
- Шкала на 50000 отсчетов, разрядность 4½.
Широкие возможности:
В режиме осциллограф GW Instek GDS-7307 может автоматически исследовать до 36 параметров сигнала, в т.ч. с последующим применением БПФ и математического аппарата. Установка пользовательских курсоров значительно упрощает поиск неисправностей и аномалий. Доступно несколько вариантов синхронизации, запуска развертки и 2 режима интерполяции - линейная и Sin X/х. Памяти устройства достаточно для сохранения 20 профилей пользовательских настроек, что удобно при коллективной работе или частых однотипных проверках.
В качестве мультиметра прибор можно применять для базовых измерений тока, напряжения, сопротивления, проверки целостности цепей и компонентов (P-N переходы).
Регистратор данных:
GW Instek GDS-7307 позволяет удобно и быстро организовать долгосрочное наблюдение за параметрами работы сетей или оборудования.
- Запись до 30000 последовательных осциллограмм с воспроизведением результатов.
- Функция мультиметра TrendPlot - проведение до 400 замеров регулируемой длительности с построением графика.
Дополнительные преимущества:
Устройство снабжено полезными приложениями для инженерных расчетов, справочниками по SMD-компонентам и цветовой кодификации.
Наглядное отображение:
Тачскрин диагональю 18 см с функциями Multi-touch и автоматического поворота экрана помогает специалисту детально изучить результаты исследования.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
Портативный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейсы
|
USB |
|
Питание
|
Встроенный Li-Pol аккумулятор |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |
- Портативный осциллограф-мультиметр GDS-7307
- Шнур питания
- Делитель 1:1/ 1:10 2шт
- Тестовые провода GTL — 207 2шт
- Кейс (GSC - 010)
- Адаптер питания (GAP - 001)
- Сумка (GSC - 011)
- Ремешок (GWS - 001)
- Руководство по эксплуатации
| Режим осциллографа | |
| Канал вертикального отклонения | |
| Число вх. каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…70 МГц |
| Ограничение полосы пропускания | 20 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел (с шагом 1-2-5) |
| Погрешность установки Коткл. | ± 3 % |
| Постоянное смещение |
2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В; 1 В/дел…5 В/дел: ± 40 В; 10 В/дел: ± 300 В |
| Время нарастания | ≤ 5 нс |
| Входной импеданс | 1 МОм (± 2 %) / 16,5 пФ |
| Макс. входное напряжение | 300 Вскз, Кат II |
| Связь по входу | Открытый, закрытый, “земля” |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,002 % |
| Режимы работы | Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | любой из каналов |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный |
| Тип синхронизации |
По фронту, ТВ-синхронизация, по длительности импульса, чередующийся запуск Пред- (10 дел.) и послезапуск (1000 дел) |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхронизации | 0…25 МГц: 0,5 дел или 5 мВ; 25…70/100/200 МГц: 1,5 дел или 15 мВ |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 1 ГГц |
| Интерполяция | SinX/x |
| Объем памяти | 5 МБ (модели GDS-73xx)/ 1 МБ (модели GDS-72xx) |
| Пиковый детектор | 10 нс |
| Режимы работы | Выборка, пик. детектор; усреднение (2…256), накопление, однократн. |
| Регистратор | 30000 осциллограмм |
| Курсорные изменения | |
| Функции | DU; DT; 1/DT |
| Автоматические измерения | |
| Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др. |
| Функции по горизонтали |
Частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность. |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза |
| Частотомер | |
| Диапазон измерений | От 2 Гц до полосы пропускания |
| Разрешение | 6 разрядов |
| Интерфейс | USB (изолированный) |
| Дополнительные возможности | |
| Математика | Сложение, вычитание, умножение, деление, БПФ, инверсия |
| ПО | OpenWave 200 |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц |
| Встроенный flash диск | 120 МБ |
| Режим мультиметра | |
| Разрешение индикатора | |
| Максимальная индикация | «50.000» (41/2) для моделей GDS-73xx / «5.000» (31/2) для моделей GDS-72xx |
| Постоянное и переменное (СКЗ) напряжение | |
| Пределы измерения напряжений |
DC: 50 мВ, 500 мВ, 5 В, 50 В, 500 В, 1000 В AC: 500 мВ, 5 В, 50 В, 500 В, 1000 В (50 Гц … 1 кГц) |
| Входное сопротивление | 10 МОм |
| Погрешность |
DC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) GDS-72xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) AC: 50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5 % + 15 емр) при 50 Гц – 1 кГц |
| Постоянный и переменный (СКЗ) ток | |
| Предел измерений тока |
DC: 50 мА, 500 мА,10 А AC: 50 мА, 500 мА, 10 А (50 Гц … 1 кГц), измерение от 10 мА |
| Погрешность измерения |
DC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр) GDS-72xx: 50 мА, 500 мА, 10 А ± (0,5 % + 1 емр) AC: 50 мА, 500 мА ± (1,5 % + 15 емр) при 50 Гц – 1 кГц, 10 А ± (3 % + 15 емр) при 50 Гц – 1 кГц |
| Сопротивление | |
| Предел измерений | 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм |
| Диапазон измерений | 50 Ом … 5 МОм |
| Погрешность | 500 Ом, 5 кОм, 50 кОм, 500 кОм ± (0,3 % + 3 емр); 5 МОм ± (0,5 % + 5 емр) |
| Температура (GDS-73xx)) | |
| Диапазон | -50…1000 °С |
| Разрешение | 0,1 °С |
| Термопары | B, E, J, K, N, R, S, T |
| Прозвон цепи | |
| Порог срабатывания | < 15 Ом |
| Индикация | Непрерывный звуковой сигнал |
| Испытание P-N | |
| Напряжение теста | 0…2,8 В |
| Дополнительные возможности | |
| Функции | Автовыбор диапазона, измерение макс./мин. значений, удержание показаний, Trend plot (400 измерений) |
| Общие данные | |
| Дисплей |
Цветной сенсорный (емкостной) ЖК-дисплей Диагональ 17,8 см (разреш. 480 х 800), |
| Напряжение питания |
Адаптер: 100…240 В, 48…63 Гц, 40 Вт/ 12 В, 3 А; Батарея (Li-pol): 7,4 В, емк. 6100 мА/ч, время работы / заряда 4,1/ 2 ч (75 %) |
| Габариты | 240,2 × 136 × 59,7 мм |
| Масса | 1,5 кг |
