* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

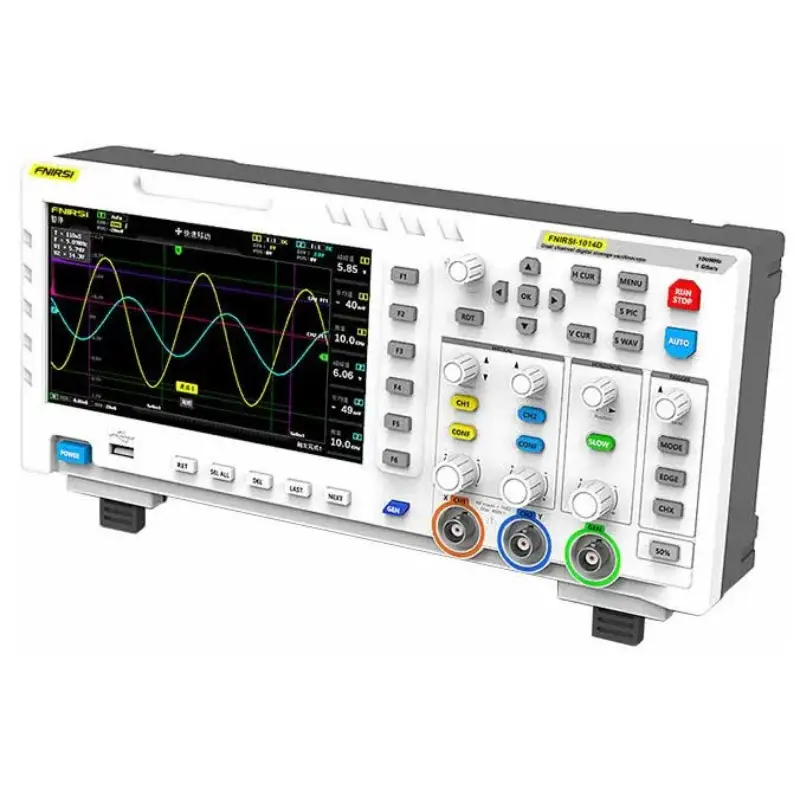

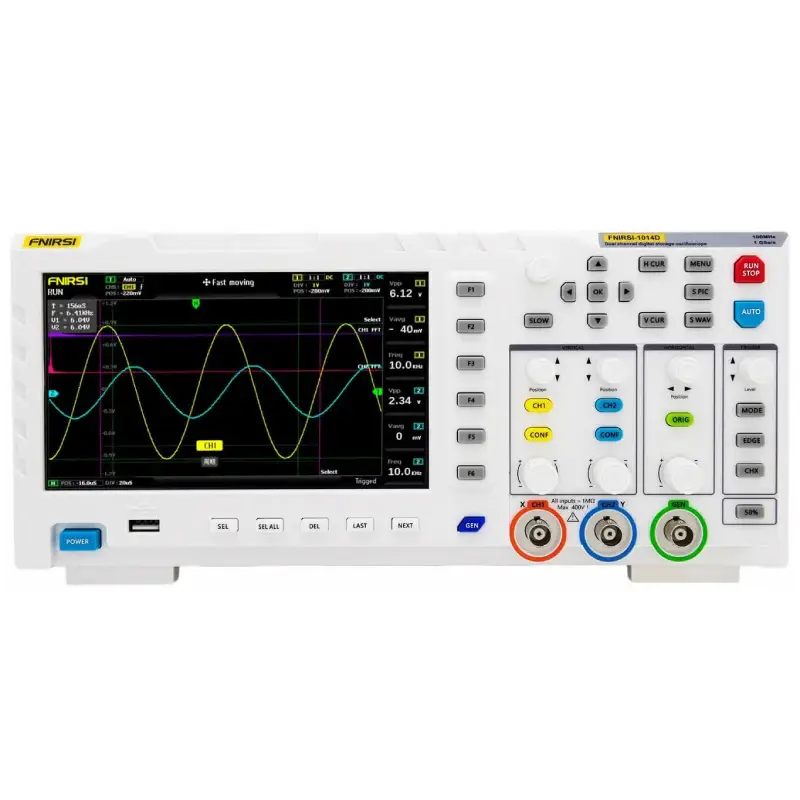

Осциллограф FNIRSI 1014D — два канала мощности и гибкости в компактном корпусе, предназначенный для анализа электрических сигналов в полевых условиях, мастерских и лабораториях. Современный дизайн, яркий дисплей и интуитивно понятное меню позволяют быстро запустить измерения, зафиксировать форму волны и сравнить сигналы разных узлов цепи. Расширенные режимы автоматических измерений, точная калибровка и поддержка временного захвата делают 1014D надежным инструментом как для начинающих, так и для профессионалов.
Ключевые преимущества FNIRSI 1014D — баланс цены и функциональности при сохранении высокой точности. Два канала дают возможность параллельно наблюдать сигналы, сравнивать их амплитуду, частоту и фазовый сдвиг, что особенно полезно при тестировании источников питания, цепей управления и цифровых интерфейсов. Частотный диапазон до 100 МГц обеспечивает воспроизведение форм сигналов в большинстве бытовых и промышленных применений, а встроенные функции измерений, кривые времени захвата и сохранение данных на карту памяти упрощают документацию и обмен результатами.
FNIRSI 1014D ориентирован на широкий круг пользователей — от студентов и радиолюбителей до инженеров и сервисных техников. Он подходит для обучения основам осциллографии, анализа аналоговых и цифровых сигналов, прототипирования и ремонта электроники на месте заказчика. Комплект поставки обычно включает кабели и датчики, что позволяет начать работу сразу после распаковки. Выбирая FNIRSI 1014D, вы получаете компактный, надежный и функциональный осциллограф, который обеспечивает точные измерения, ясную визуализацию сигналов и долговечность в условиях активной эксплуатации.
|
Тип прибора
|
цифровой |
|
Диагональ дисплея, дюйм
|
7 |
|
Интерфейс
|
USB |
|
Питание
|
5 В 2 А / 3 Ф / 4 A |
|
Тип дисплея
|
ЖК-экран |
|
Разрешение дисплея
|
800 х 480 |
- осциллограф FNIRSI 1014D H – 1 шт

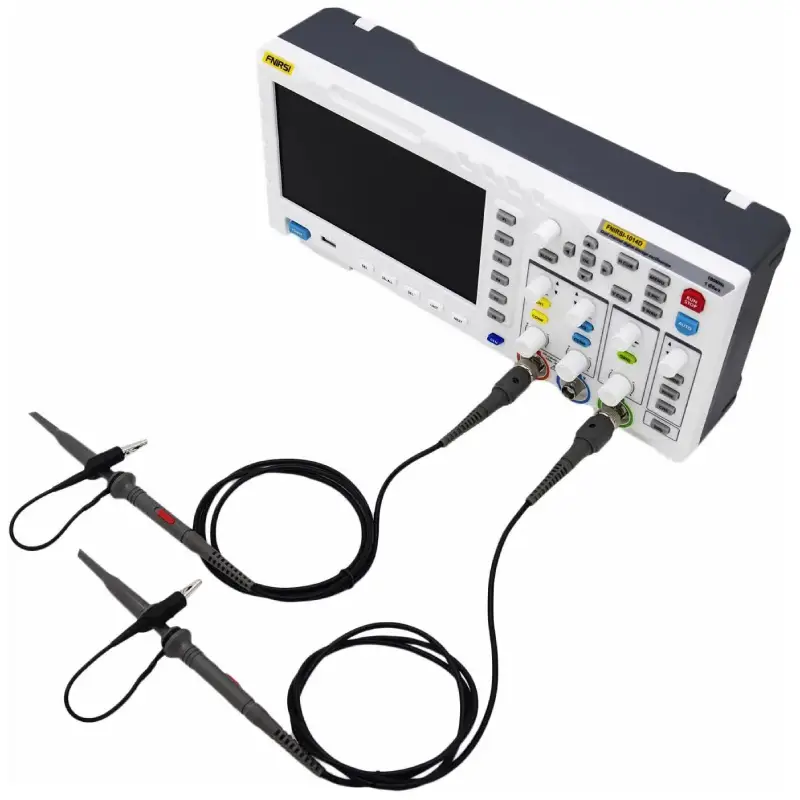

- зонд – 2 шт
- кабель USB type-C – 1 шт
- зарядное устройство – 1 шт
- высоковольтный пробник P4100 100X – 1 шт
- руководство пользователя – 1 шт
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Самое высокое испытательное напряжение | 1 Х: 40 В; 10 Х: 400 В |
| Время подъема | ≤ 3 нс |
| Частота дискретизации | 1000 МВыб / с |
| Глубина памяти | 240 Кб |
| Входное сопротивление | 1 МОм |
| Чувствительность | 50 мВ - 500 В |
| Временная база | 50 с - 10 нс |
| Режим триггера | авто / одиночный / нормальный |
| Край триггера | нарастающий фронт / спадающий фронт |
| Входная связь | постоянный / переменный ток |
| Курсор | положение XY / триггер Y |
| Точность напряжение | ± 5 % |
| Точность частоты | ± 0,01 % |
| Измерение параметров | 12 типов |
| Измерение параметров генератор сигналов | 14 типов |
| Режим прокрутки | есть |
| Автоматическая настройка одной клавишей | есть |
| Хранение сигналов | 1000 изображений + 1000 осциллограмм |
| Движение формы волны | грубая регулировка / точная регулировка |
| Диспетчер форм сигналов | есть |
| Функция захвата выходных данных | есть |

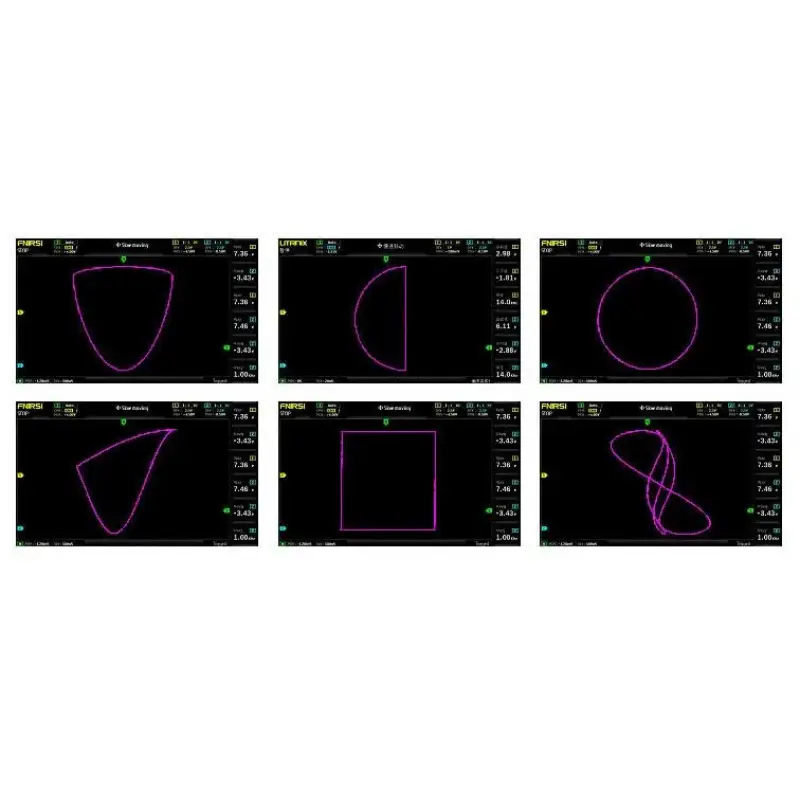

| Режим X-Y | есть |
| Функция съемки экрана | есть |
| Целевой алгоритм декодирования | есть |
| Защита от перенапряжения | есть, до 400 В |
|
Параметры генератора сигналов |
|
| Количество каналов | 1 |
| Захват выходных данных | есть |
| Тип формы сигнала | 14 стандартных сигналов (2,5 В пик-пик) + 1 настраиваемый сигнал (регулируется только частота) |
| Максимальная частота синусоидальной волны | 10 МГц |
| Настройка максимальной частоты сигнала | 1 МГц |
| Максимальная частота другой волны | 2 МГц |
| Частотное разрешение | 1 Гц |
|
Общие характеристики |
|
| Дисплей | 7-дюймовый ЖК-экран с разрешением 800 х 480 пикселей |
| Интерфейс | USB |
| Источник питания | 5 В 2 А / 3 Ф / 4 A |
| Габариты изделия | 310 х 145 х 70 мм |
| Габариты упаковки | 370 х 120 х 200 мм |
| Вес брутто | 1,54 кг |
