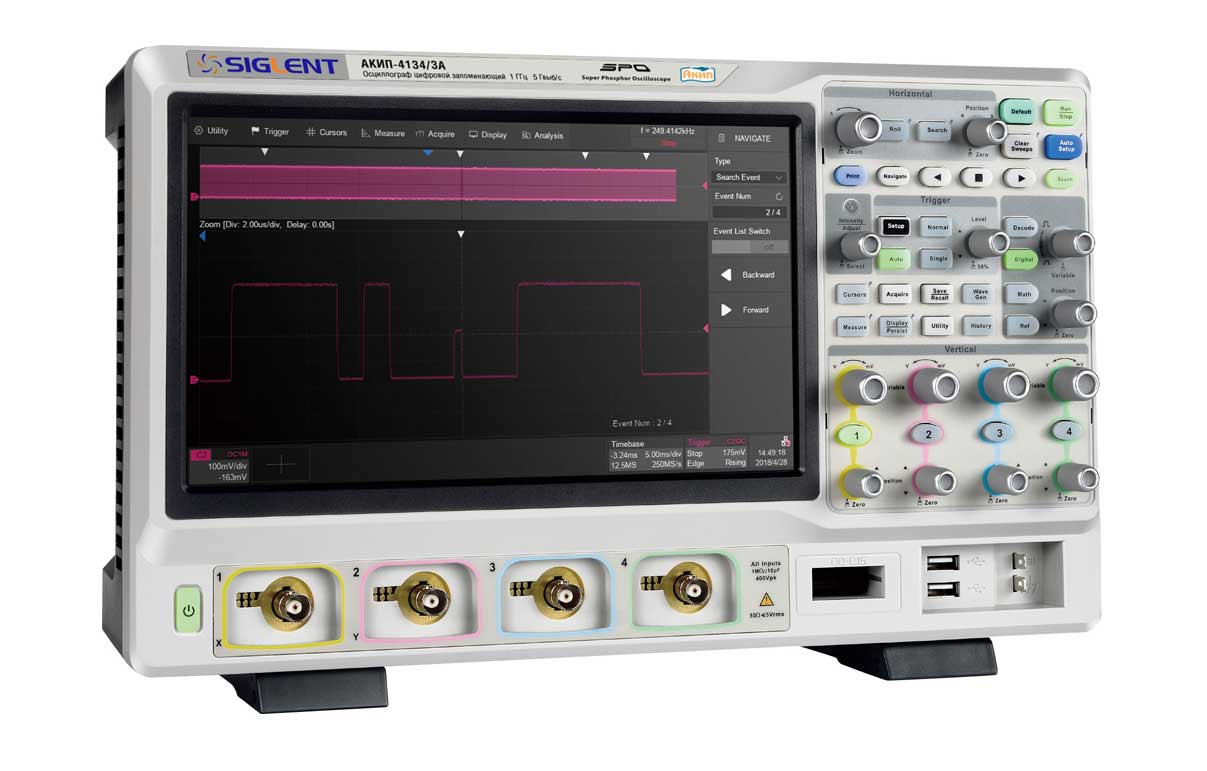

Осциллограф АКИП-4134/2

Осциллограф АКИП-4134/2 — это высокопроизводительный цифровой прибор, предназначенный для точного анализа и визуализации электрических сигналов в лабораторных, промышленных и образовательных условиях. Зарегистрированный в Государственном реестре средств измерений под номером 75674-19, данный осциллограф соответствует современным стандартам точности и надежности, что делает его пригодным для использования в качестве эталонного оборудования при поверке и контроле электронных устройств. Прибор оснащен двумя аналоговыми каналами, что позволяет одновременно отслеживать и сравнивать два сигнала, а полоса пропускания в 500 МГц обеспечивает высокую точность измерений даже на высоких частотах, что особенно важно при анализе быстропеременных процессов в цифровых и радиочастотных цепях.

Максимальная частота дискретизации достигает 5 ГГц, что гарантирует детализированное представление формы сигнала и минимизирует вероятность пропуска коротких импульсов или аномалий. Благодаря объему памяти до 250 МБ осциллограф способен сохранять длительные фрагменты сигналов для последующего анализа, включая использование режима сегментированной памяти, который позволяет эффективно фиксировать редкие события, разделяя запись на отдельные фреймы по заданным условиям. Восьмибитовый АЦП обеспечивает достаточную разрешающую способность для большинства практических задач, а возможность выбора входного сопротивления 50 Ом или 1 МОм дает гибкость при подключении к различным типам цепей — от высокочастотных линий передач до низковольтных цифровых интерфейсов.

Одной из ключевых особенностей модели является высокая скорость обновления экрана — до 500 тысяч осциллограмм в секунду, что значительно повышает вероятность обнаружения редких и случайных нарушений сигнала. Встроенные функции интерполяции Sin(x)/x и линейная обеспечивают более плавное и точное отображение формы сигнала. Осциллограф поддерживает до 38 автоматических измерительных параметров, таких как амплитуда, частота, длительность импульса, фронт, срез и другие, а также курсорные измерения для ручного анализа. Дополнительно реализованы математические функции, включая сложение, вычитание, умножение сигналов, а также быстрое преобразование Фурье (БПФ) для анализа спектрального состава. Режим «Поисковая машина» позволяет автоматически находить события по заданным пользователем условиям, например, по превышению порога или аномальной длительности импульса.

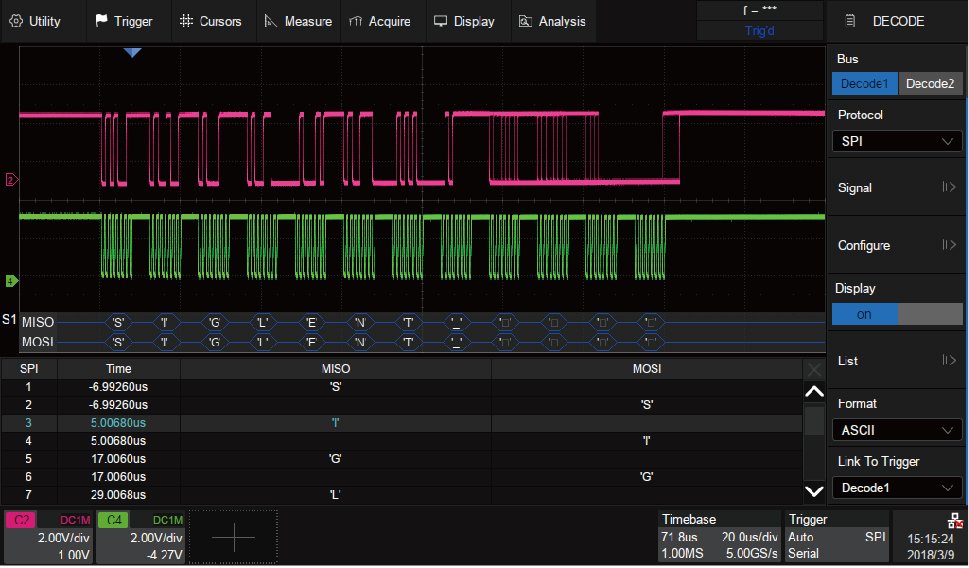

Прибор поддерживает синхронизацию и декодирование популярных последовательных интерфейсов: I2C, SPI, UART/RS232, CAN, LIN, а также, опционально, I2S, MIL-1553 и FlexRay. За дополнительную плату доступны логический анализатор на 16 каналов и встроенный функциональный генератор сигналов с частотой до 25 МГц. Управление осуществляется через емкостный сенсорный TFT-дисплей с диагональю 25,65 см и разрешением 1024×600, обеспечивающий четкое изображение и интуитивный интерфейс. Данные можно передавать и сохранять через USB и LAN-интерфейсы, что упрощает интеграцию в измерительные системы и автоматизацию процессов.
