ГОСРЕЕСТР
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Портативный
Номер записи в ГосРеестре СИ
—
68153-17
47 520 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

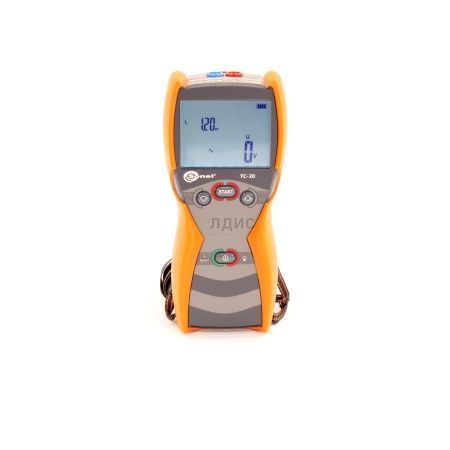

Измеритель параметров петли короткого замыкания ТС-20 предназначен, в первую очередь, для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.
Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.
- Измеритель параметров петли короткого замыкания TC-20 - 1 шт
- Зажим «Крокодил» изолированный красный K02 - 1 шт
- Зонд острый с разъёмом «банан» голубой - 1 шт
- Зонд острый с разъёмом «банан» красный - 1 шт
- Крепеж «Свободные руки» - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
- Ремень для переноски прибора M1 - 1 шт
- Футляр M10 - 1 шт
- Элемент питания алкалиновый 1,5V AA LR6 - 4 шт
Дополнительная комплектация TC-20:
- AGT-32T, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- Провод измерительный 10 м с разъемами "банан" красный, для MZC-30X, MPI-XXX;
- AGT-16С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-16P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-32С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- SP-2M, зонд острый с разъемом «банан» складной;
- Крепеж "свободные руки", для TC-20, MIC-10/30, MRP-201, MPI-502, MZC-304;
- Ремень для переноски M1, для приборов ТС-20, MIC-10/30, MRP-201, MPI-502, MZC-304;
- M10, футляр для ТС-20.
Параметры | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Измерение напряжения переменного тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диапазон | Разрешение | Основная погрешность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0...440 В | 1 В | ±(2% и.в. + 3 е.м.р.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Измерительный провод | Диапазон измерения Zs
1,2 м
|
0,24...200 Ом
|
5 м
|
0,26...200 Ом
|
10 м
|
0,28...200 Ом
|
20 м
|
0,35...200 Ом
|
Погрешность измерения ZS
| Диапазон
|
Разрешение
|
Основная погрешность
|
0,00...19,99 Ом
|
0,01 Ом
|
±(2,5% и.в. + 5 е.м.р.)
|
20,0...99,9 Ом
|
0,1 Ом
|
±(2,5% и.в. + 3 е.м.р.)
|
100...200 Ом
|
1 Ом
|
±(3% и.в. + 3 е.м.р.)
|
Параметр
|
Значение
|
Номинальные рабочие напряжения UnL-N/UnL-L
|
220/380 В, 230/400 В, 240/415 В
|
Диапазон рабочего напряжения
|
198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L)
|
Номинальная частота сети fn
|
50 Гц, 60 Гц
|
Диапазон рабочих частот
|
45…65 Гц
|
Максимальный ток измерения
|
15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс)
|
Диапазон
|
Разрешение
|
Основная погрешность
|
0,00..19,99 Ом
|
0,01 Ом
|
±(5% и.в. + 5 е.м.р.)
|
Ток короткого замыкания петли IK
| Диапазон
|
Разрешение
|
Основная погрешность
|
1,15…9,99 A
|
0,01 A
|
Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS
|
10,0...99,9 A
|
0,1 A
|
100...999 A
|
1 A
|
1,00...9,99 кA
|
0,01 кA
|
10,0…40,0 кA
|
0,1 кA
|
Дополнительные технические данные
| Класс изоляции
|
двойная, согласно ГОСТ Р 51350-99, EN 61010-1 и IEC 61557
|
Категория безопасности монтажа измерителя
|
CAT III 300 В
|
Степень защиты корпуса измерителя в соответствии с EN 60529
|
IP67
|
Изделие соответствует требованиям по электромагнитной совместимости стандартам
|
ГОСТ Р 51522.1-2011
|
Изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза
|
ТР ТС 020/2011
|
Питание измерителя
|
4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA
|
Габаритные размеры измерителя (длина х ширина х глубина)
|
220x98x58 мм
|
Масса прибора с комплектом батареек
|
примерно 509 г
|
Рабочая температура
|
–20...+50 °C
|
Температура хранения
|
-20...+70 °C
|
Температура при калибровке
|
+23 ± 2 °C
|
Влажность при калибровке
|
40...60%
|
Влажность при эксплуатации
|
20...80%
|
Высота над уровнем моря
|
до 2000 м
|
Время до автоматического выключения Auto-OFF
|
на выбор 300, 600 или 900 секунд
|
Количество измерений Zs на аккумуляторах
|
>5000 (2 измерения в минуту)
|
Дисплей
|
сегментный ЖКИ
|
|
