ГОСРЕЕСТР
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Тераомметр
Номер записи в ГосРеестре СИ
—
58907-14
Питание
—
Встроенный Li-Ion аккумулятор
Базовая погрешность
—
3.5%
Все характеристики
384 720 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

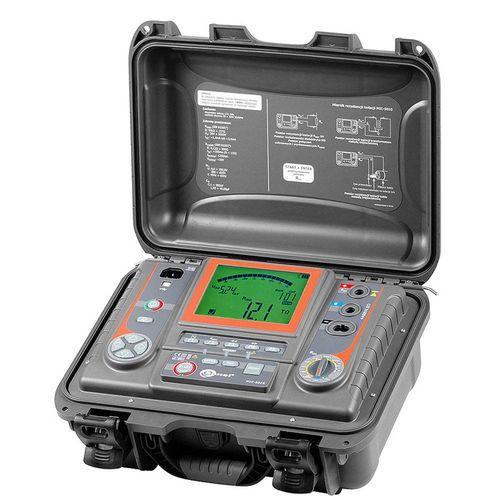

MIC-5050 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Основные характеристики измерителя параметров электроизоляции MIC-5050:
- Измерение сопротивления электроизоляции RISO до 20 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения — до 99'59 ';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);
- Регулируемые пределы измерения RISO и RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetooth клавиатуры;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
Документы
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Тераомметр |
Номер записи в ГосРеестре СИ
|
58907-14 |
Питание
|
Встроенный Li-Ion аккумулятор |
Базовая погрешность
|
3.5% |
Тестовые напряжения
|
5000 В |
Диапазон измерения сопротивления
|
1 кОм … 20 ТОм |
Гарантия, (мес)
|
36 |
- Провод измерительный 3 м с разъёмами "банан" 15 кВ голубой с зажимом "Крокодил" - WAPRZ003BUKRO15KV
- Провод измерительный 3 м с разъёмами "банан" 15 кВ красный с зажимом "Крокодил" - WAPRZ003REKRO15KV
- Провод измерительный 3 м экранированный с разъёмами "банан" 15 кВ чёрный с зажимом "Крокодил" - WAPRZ003BLKROE15KV
- Зонд острый с разъёмом «банан» красный 5 кВ
- Зонд острый с разъемом «банан» черный 5 кВ
- Кабель последовательного интерфейса USB
- Кабель сетевой стандарта IEC
- Провод измерительный с разъемами «банан» 10 кВ голубой 3 м
- Провод измерительный с разъемами «банан» 10 кВ красный 3 м
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м
- Футляр L4
Дополнительная комплектация MIC-5050:
- Адаптер AutoISO-5000 - для MIC-5050, MIC-10k1;
- Футляр L7 - для MIC-5005/5010/5050, MIC-10k1;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м - для MIC-50XX, MIC-10k3;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ красный 5 м - для MIC-50XX, MIC-10k2;
- Провод измерительный с разъемами «банан» 10 кВ красный 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ красный 10 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 5 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 20 м - для MIC-50XX, MIC-10k1;
- Провод измерительный с разъемами «банан» 10 кВ голубой 10 м - для MIC-50XX, MIC-10k1;
- Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ.
Измерение сопротивления электроизоляции RISO | ||
Диапазон отображения | Разрешение | Основная погрешность |
0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
1,00...9,99 МОм | 0,01 МОм | |
10,0...99,9 МОм | 0,1 МОм | |
100...999 МОм | 1 МОм | |
1,00...9,99 ГОм | 0,01 ГОм | |
10,0...99,9 ГОм | 0,1 ГОм | |
100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
10,0...20,0 ТОм | 0,1 TОм | ± (10,0 % и.в. + 10 е.м. р.) |
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения | ||
Напряжение UISO | Измерительный диапазон | Измерительный диапазон с адаптером AutoISO-5000 |
50 В | 200 ГОм | 20,0 ГОм |
100 В | 400 ГОм | 40,0 ГОм |
250 В | 1,00 ТОм | 100 ГОм |
500 В | 2,00 ТОм | 200 ГОм |
1000 В | 4,00 ТОм | 400 ГОм |
2500 В | 10,00 ТОм | 400 ГОм |
5000 В | 20,0 ТОм | 400 ГОм |
Измерение сопротивления электроизоляции нарастающим напряжением (SV) | ||
Напряжение UISO | Шаг напряжения | |
50…1000 В | 10 В | |
1000…5000 В | 25 В | |
5000…10000 В | 25 В | |
Имерение переходных сопротивлений контактов и проводников током не менее ±200 мА | ||
Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом | ||
Диапазон отображения | Разрешение | Основная погрешность |
0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
20,0...199,9 Ом | 0,1 Ом | |
200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
Напряжение на разомкнутых измерительных проводниках: 4…24 В Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA) Компенсация сопротивления измерительных проводников Измерение двунаправленным током | ||
Измерение напряжения постоянного и переменного тока | ||
Диапазон отображения | Разрешение | Основная погрешность |
0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
30...299,9 В | 0,1 В Измерение емкости |
|
1...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
1,00...49,9 мкФ | 0,01 мкФ | |
Измерение температуры окружающей среды | ||
- 40...+99,9 °С | 1 °С | ± (3 % и.в. + 8 е.м.р.) В РФ не нормируется |
|
|
|
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» | ||
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован | ||
Дополнительные технические характеристики | ||
Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 | |
Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 | |
Степень защиты корпуса согласно EN 60529 | IP40 (IP 67 с закрытой крышкой) | |
Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В | |
Температура хранения | –25...+70 °C | |
Температура рабочая | -20..+50 °C | |
Относительная влажность | 20..80 % | |
Высота | До 3000 м | |
Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц | |
Дисплей | ЖК, графический 5,6" | |
Интерфейс | USB или Bluetootd® | |
Габаритные размеры | 390x310x180 | |
Масса измерителя | около 7 кг |
