Артикул:
m-114212
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Портативный
Кол-во разрядов дисплея
—
1999
Диапазон измерения ёмкости
—
1 фФ … 20 мФ
Диапазон измерения индуктивности
—
10 нГн … 1 кГн
Все характеристики
28 820 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

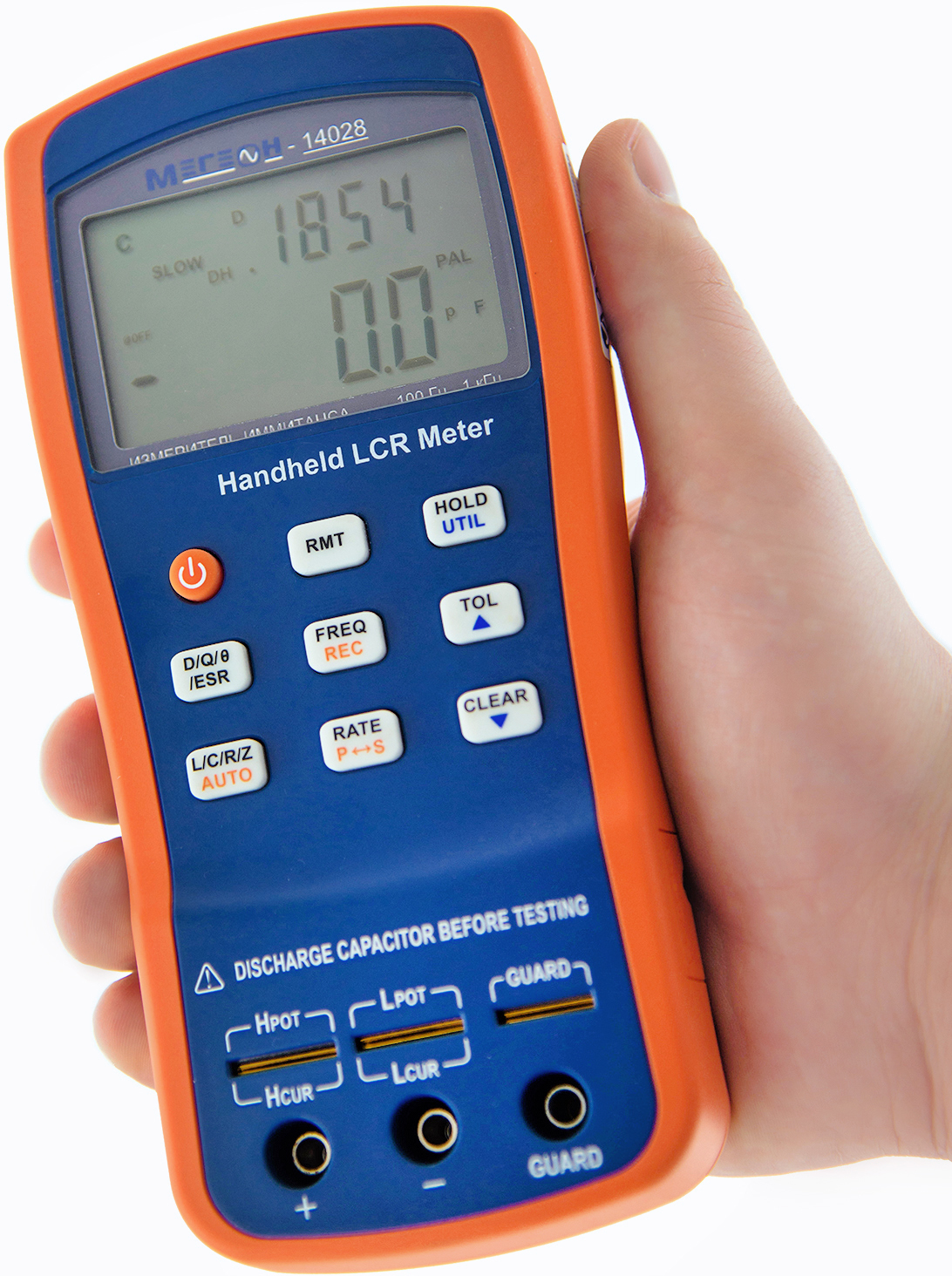

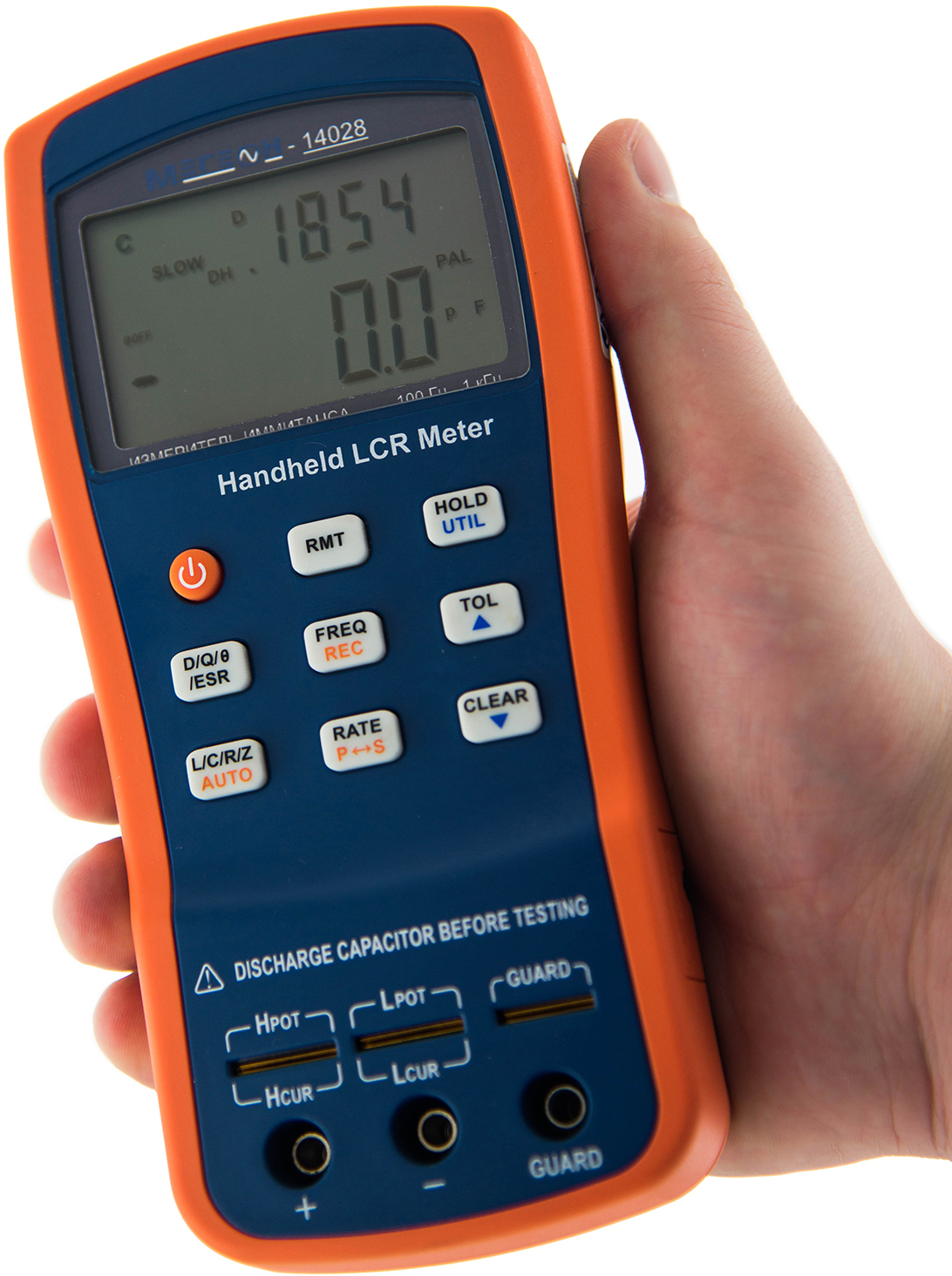

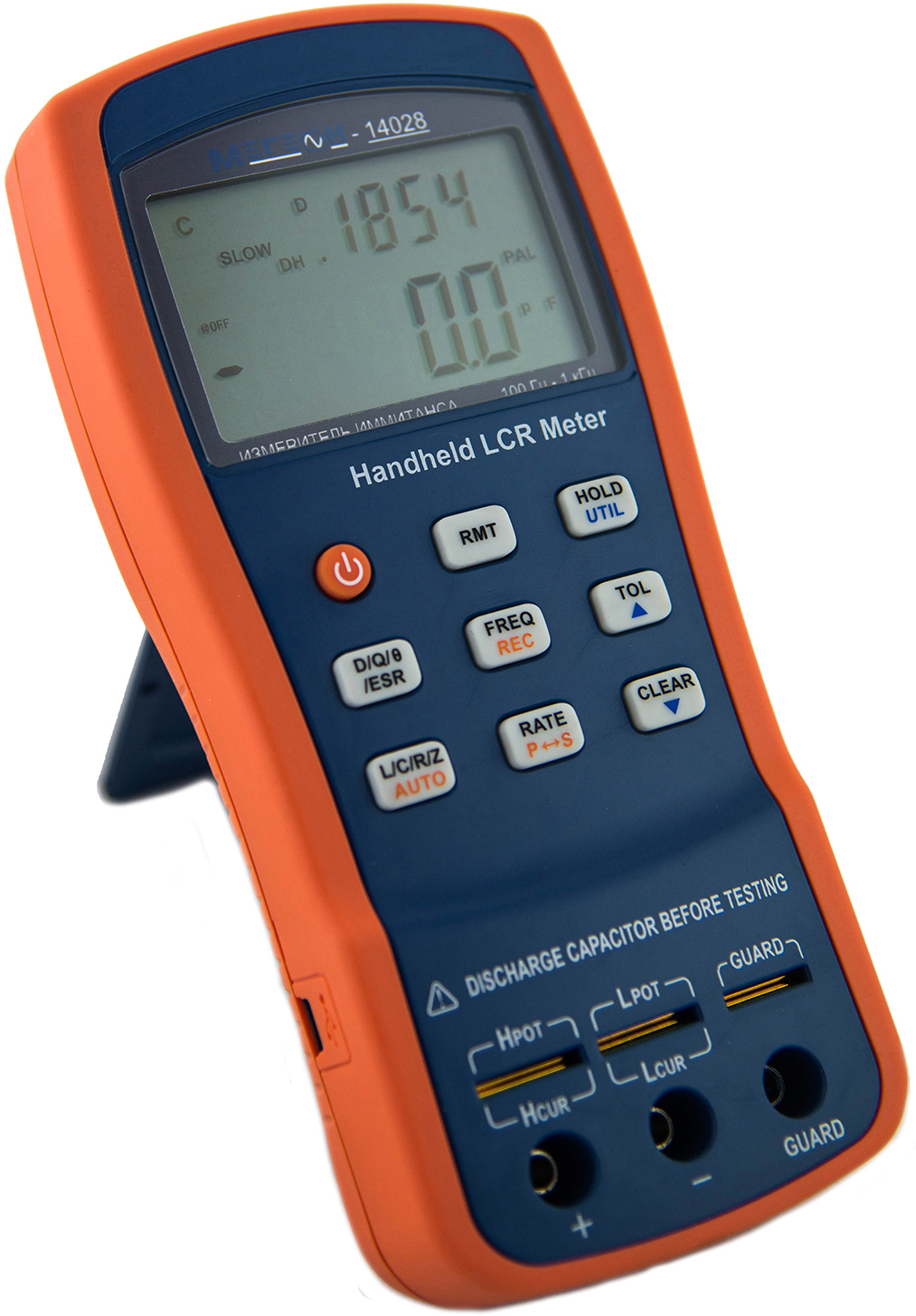

Двухиндикаторный измеритель иммитанса МЕГЕОН 14028 это высокоточная разработка от компании МЕГЕОН Данный измерительный инструмент позволяет производить измерения сопротивления, индуктивности и емкости электронных компонентов. Поддерживается две схемы питания от внешнего источника питания или от батареи 9В. Благодаря высоким показателям точности, а также богатому набору дополнительных функций, портативный измеритель иммитанса МЕГЕОН 14028 сможет полностью заменить старые лабораторные измерители RLC. Данный прибор оснащен функцией автоматического выбора диапазона, что позволяет повысить точность измерений и сэкономить время на дополнительную настройку и калибровку измерителя. Использование качественных компонентов в аппаратной части и современного программного обеспечения позволило повысить точность и снизить показатели погрешности (максимум 0,25%). Все элементы управления эргономично расположены на фронтальной панели.
Особенности:
- Режим допускного контроля
- Регистрация минимальных, средних и максимальных показаний
- Интегрированная функция калибровки
- Звуковое оповещение при нажатии клавиш
- Автоматическое выключение при длительном простое
- USB — порт для связи с персональным компьютером
Документы
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Портативный |
|
Кол-во разрядов дисплея
|
1999 |
|
Диапазон измерения ёмкости
|
1 фФ … 20 мФ |
|
Диапазон измерения индуктивности
|
10 нГн … 1 кГн |
|
Частота тестового сигнала
|
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
|
Интерфейс
|
USB |
|
Питание
|
Батарея 9 В тип 6F22, 12 В |
|
Базовая погрешность
|
0.25% |
|
Диапазон измерения сопротивления
|
0,1 мОм … 10 МОм |
|
Гарантия, (мес)
|
24 |

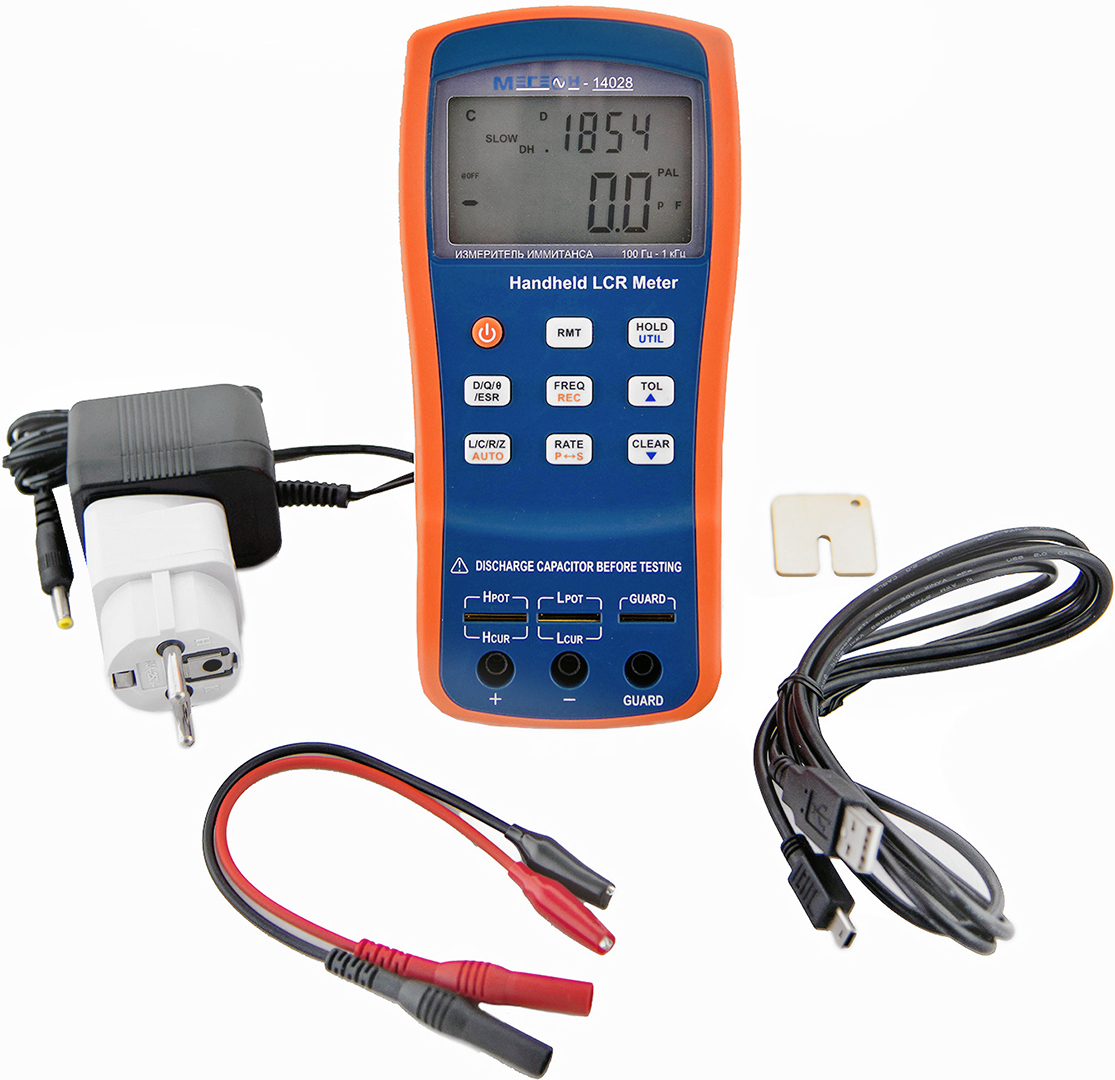

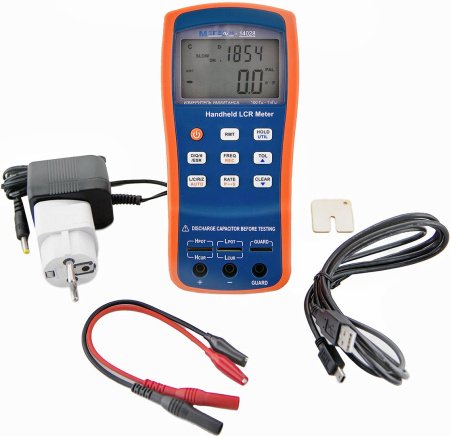

- Измеритель RLC МЕГЕОН 14028
- Щупы с зажимами "крокодил"
- Батарея 9В тип 6F22 (Крона)
- Блок питания 12В
- Провод USB- miniUSB
- Соединительная пластина
- Руководство пользователя и паспорт
- Гарантийный талон
| Измеряемые величины | Основной параметр - L/C/R/Z; дополнительный параметр - D/Q/0/ESR |
||||
| Частота испытательного сигнала | 100, 120 Гц, 1 | ||||
| Уровень испытательного сигнала | 0.6 в, среднеквадратическое | ||||
| Выходной импеданс | 100 Ом | ||||
| Режим эквивалентной схемы | Последовательная/ параллельная схема | ||||
| Режим выбора измеряемого параметра (UCIR) | Режим выбора измеряемого параметра (UCIR) | ||||
| Режим выбора диапазона | Автоматический | ||||
| Измерительные входы | З-контактные, 5-контактные | ||||
| Скорость измерения | 4 или 1,5 измерения/с | ||||
| Калибровка | В состоянии холостого хода (XX) и при коротком замыкании (КЗ) | ||||
| Допуск при сортировке | 1, 5, 10, 20% | ||||
| Плавкий предохранитель | 0,1 А/63В | ||||
| Интерфейс | Мини-USB (виртуальный последовательный порт) | ||||
| Измерение индуктивности | |||||
| Диапазон | Отображаемый диапазон | Погрешность | Режим эквивалентной схемы | ||
| L | D, " " | ||||
| 100 Гц / 120 Гц | 1000 Гн | 400.0-1000.0 Гн | 1%+3 | 0,01 | Параллельная |
| 400 Гн; 40 Гн; 4 Гн |
40.00-399.99 Гн; 4.000-39.999 Гн; 400.0-3.9999 Гн |
0,35%+2; 0,25%+2; 0,25%+2 |
0,0035; 0,0025; 0,0025 |
Параллельная; параллельная; - |
|
| 400 мГн | 40.00-399.99 Гн | 0,25%+2 | 0,0025 | Последовательная | |
| 40 мГн; 4 мГн |
4000-39.999 мГн; 0-3.999 мГн |
0,45%+2; 1,40%+5 |
0,0045; - |
Последовательная; последовательная |
|
| 1 кГц | 100 Гн; 40 Гн |
40.00-100.00 Гн; 4.000-39.999 Гн |
1%+3; 0,35%+2 |
0,01; 0,0035 |
Параллельная; паралллельная |
| 4 Гн | 400.0-3.9999 Гн | 0,25%+2 | 0,0025 | Параллельная | |
| 400 мГн | 40.00-399.99 мГн | 0,25%+2 | 0,0025 | - | |
| 40 мГн; 4 мГн |
4000-39.999 мГн; 400 мкГн-3~3.9999 мГн |
0,25%+2; 0,45%+2 |
0,0025; 0,0045 |
Последовательная; последовательная |
|
| 10 кГц | 400 мкГн; 1000 мГн |
0.0-399.9 мкГн; 400.0-999.99 мГн |
1,4%+5; 0,8%+3 |
-; 0,0080 |
Последовательная; параллельная |
| 400 мГн | 40.00-399.99 мГн | 0,35%+2 | 0,0035 | Параллельная | |
| 40 мГн | 4000-39.999 мГн | 0,25%+2 | 0,0025 | - | |
| 4 мГн | 400 мкГн-3.9999 мГн | 0,30%+2 | 0,003 | Последовательная | |
| 400 мкГн | 40-399.99 мкГн | 0,45%+2 | 0,0045 | Последовательная | |
| 40 мкГн | 0-39.99 мкГн | 1,4%+5 | - | Последовательная | |
| Измерение емкости (C) и тангенса угла потерь (D) | |||||
| Диапазон | Отображаемый диапазон | Погрешность | Режим эквивалентной схемы | ||
| С | D | ||||
| 100 Гц / 120 Гц | 20 мФ | 4.000-20.000 мФ | 5%+5 | ±0,0500 | Последовательная |
| 4 мФ; 400 мкФ |
400.0 мкФ-3.9999 мФ; 40.00-399.99 мкФ |
1%+3; 0,35%+2 |
±0,0035 | Последовательная | |
| 40 мкФ | 4.000-39.999 мкФ | 0,25%+2 | ±0,0025 | Последовательная | |
| 4 мкФ; 400 нФ |
400.0 нФ~3.9999 мкФ; 40.00-399.99 нФ |
0,25%+2; 0,25%+2 |
±0,0025; ±0,0025 |
-; параллельная |
|
| 40 нФ | 4.000-39.999 нФ | 0,35%+3 | ±0,0035 | Параллельная | |
| 4 нФ | 0 пФ~3.999 нФ | 1,25%+5 | - | Параллельная | |
| 1 кГц | 1000 мкФ; 400 мкФ |
400.0-999.99 мкФ; 40.00-399.99 мкФ |
2%+5; 1%+3 |
±0,0200; ±0,0100 |
Последовательная; последовательная |
| 40 мкФ | 4.000-39.999 мкФ | 0,35%+2 | ±0,0035 | Последовательная | |
| 4 мкФ; 400 нФ |
400.0 нФ-3.9999 мкФ; 40.00-399.99 нФ |
0,25%+2; 0,25%+2 |
±0,0025; ±0,0025 |
Последовательная; - |
|
| 40 нФ; 4 нФ |
4.000-39.999 нФ; 400.0 пФ~3.9999 нФ |
0,25%+2; 0,35%+3 |
±0,0025; ±0,0035 |
Параллельная; параллельная |
|
| 400 пФ | 0.0 пФ-39.99 нФ | 1,25%+5 | - | Параллельная | |
| 10 кГц | 100 мкФ | 40.00-100.00 мкФ | 3.00%+5 | ±0,0300 | Последовательная |
| 40 мкФ; 4 мкФ |
4.000-39.999 мкФ; 400. нФ~3,9999 мкФ |
1,5%+3; 0,35%+2 |
±0,0150; ±0,0035 |
Последовательная; последовательная |
|
| 400 нФ |
