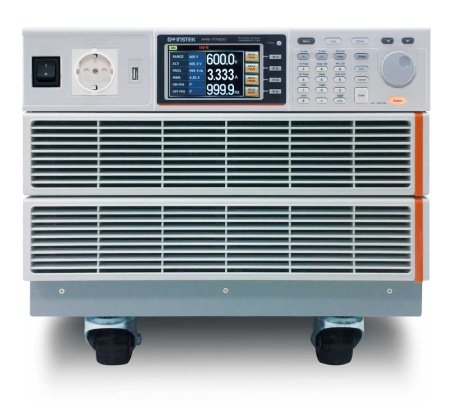

Источник питания APS-77200 — это высококачественное и многофункциональное устройство, предназначенное для питания и тестирования различных электрических схем и устройств. С выходной мощностью до 2000 В*А, напряжением до 310 В и током до 16,8 А, источник питания APS-77200 способен обеспечивать питание широкого спектра нагрузок, от низковольтных схем до высокомощных электрических систем.
Одной из ключевых особенностей источника питания APS-77200 является его способность работать в широком диапазоне частот от 45 до 500 Гц. Это делает его идеальным выбором для тестирования и калибровки электрооборудования, которое работает в различных условиях, таких как промышленные приложения, медицинское оборудование, аэрокосмическая техника и т.д.
Еще одной важной характеристикой источника питания APS-77200 является его низкий коэффициент гармоник (0,5%). Это означает, что он генерирует чистое и стабильное напряжение, что очень важно для правильной работы чувствительных электрических схем и устройств.
Источник питания APS-77200 оснащен памятью на 10 профилей настройки, что позволяет пользователям сохранять и вызывать ранее установленные параметры питания. Это значительно упрощает процесс настройки и позволяет проводить повторяемые измерения и тесты.
Устройство также оснащено удобным для пользователя цветным ЖК-дисплеем с разрешением 480 х 272, который отображает все необходимые параметры питания и измерения в режиме реального времени. Это делает его простым в использовании и позволяет оперативно принимать решения на основе полученных данных.
В целом, источник питания APS-77200 — это высококачественное и многофункциональное устройство, которое идеально подходит для питания и тестирования различных электрических схем и устройств. Его высокая выходная мощность, широкий диапазон частот, низкий коэффициент гармоник, память на профили настройки и удобный ЖК-дисплей делают его незаменимым инструментом для профессионалов в области электротехники и электроники.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Переменный ток |
|
Тип прибора
|
Импульсный |
|
Количество каналов
|
1 |
|
Выходное напряжение, В
|
310 В |
|
Выходной ток, А
|
16,8 А |
|
Выходная мощность, Вт
|
2000 Вт |
|
Программируемый
|
Да |
|
Электронное отключение нагрузки
|
Да |
|
Дополнительный канал с фиксированным выходом
|
Нет |
|
Питание
|
220-240 В |
|
Назначение
|
Лабораторный |
|
Тип дисплея
|
ЖК |
|
Гарантия, (мес)
|
12 |
- Источник питания APS-77200
- Кабель питания
- Тестовый провод GTL-123
- Инструкция по эксплуатации и программированию на CD
| Выходная мощность | |||
| Максимальная мощность | 2000 В*А | ||
| Выходное напряжение | |||
| Диапазон Uвых | Стандартно (авто/в.) | 0…155 Вскз | 0…310 Вскз |
| Опционально | 0…600 Вскз (с опцией APS-003) | ||
| Дискретность установки | 0,01 В (до 99,9 Вскз)/ 0,1 В (в диапазоне 100…310 Вскз) | ||
| Погрешность установки | ± (0,5% *Uуст. + 2 е.м.р.) | ||
| Нестабильность |
0,1% от полной шкалы (FS) при измерении напряжения питания, 0,5% от полной шкалы (FS) при измерении тока нагрузки |
||
| Коэффициент гармоник (THD%) | ≤ 0,5% (45…500 Гц), (резистивная, активная нагрузка) | ||
| Число фаз (схема) | 1Ф, 2-х проводная (1Ф 2 проводная схема) | ||
| Фаза Uвых (On/ Off Phase) | Диапазон | 0 ~ 359° | |
| Разрешение | 1° | ||
| Погрешность | ± 1°(в диап. 45-65 Гц) | ||
| CF | ≥ 4 | ||
| Время установления | ≤ 100 мкс | ||
| Частота выходного напряжения | |||
| Диапазон частот | Стандартно | 45…500 Гц | |
| Опционально | 45…999,9 Гц (с опцией APS-004) | ||
| Дискретность установки | 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…500 Гц) | ||
| Погрешность установки | ± (0,02%*Fуст.) | ||
| Выходной ток | |||
| Максимальный ток (Imax) | 16,8 Аскз | 8,4 Аскз | |
| Максимальный пиковый ток (Ipeak) | 4х Iмакс | 4х Iмакс | |
| Реверсивный ток | 30% от макс. Iвых (непрерывно) | ||
| 100% от макс. Iвых (≤ 3 минут) | |||
| Формирование выходного напряжения | |||
| Выходные функции и режимы | |||
| Параметры | коэффициент амплитуды (Сf), броски пускового тока (Inrush | ||
| Режим испытаний (SIMULATION) | Редактирование формы, регулирование скорости нарастания/спада напряжения по времени (10 профилей/ в каждом до 255 шагов) | ||
| Вых. последовательность (SEQUENCE) | создание и воспроизведение тестовых последовательностей (10 профилей/ в каждом до 255 шагов) | ||
| Программирование (PROGRAMM) | Программирование испытательных последовательностей выходного напряжения (10 профилей) | ||
| Формирование произвольной формы (Arb) | Создание и редактирование сигналов СПФ типичных сбоев и помех - Surge / Dips (7 типов): синус, треугольник, дискретный синус (staircase sine), модифицированный синус (clipped sine), синусоид. сигнал с различным зн. пик-фактора (crest factor), искаженный синус с заданным Кг (Fourier waveform) | ||
| Вольтметр (СКЗ) | |||
| Диапазон измерения |
0,2…38,7/ 38,7…77,5 / 77,51,…155/ 155,1…310 Вскз (с опцией APS-003: 0,2…600 В скз) |
||
| Разрешение | 0,01 В (до 99,9 Вскз)/ 1 В (в диапазоне 100…310 Вскз) | ||
| Погрешность измерения | ± (0,5% + 2 е.м.р.) | ||
| Амперметр (СКЗ) | |||
| Диапазон измерения | 1 мА…3,500 А/ 3,00…35 А | ||
| Разрешение | 0,001/ 0,01 А | ||
| Погрешность измерения |
± (0,5% + 5 е.м.р.) в диапазоне 0,2…3,500 А; ± (0,5% + 3 е.м.р.) в диапазоне 3,00 …35,00 А |
||
| Амперметр (пик.) | |||
| Диапазон измерения | 0,0А…140,0 А | ||
| Разрешение | 0, 1 А | ||
| Погрешность измерения | ± (1,0% + 1 е.м.р.) | ||
| Частотомер | |||
| Диапазон измерения |
45…500 Гц 45…999,9 Гц с опцией APS-004 |
||
| Разрешение | 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…500 Гц) | ||
| Погрешность измерения | ± 0,1 Гц | ||
| Ваттметр (Р) | |||
| Диапазон измерения | 0,2…9999 Вт | ||
| Разрешение | 0,1 Вт (0,2…999 Вт)/ 1Вт (1000…9999 Вт) | ||
| Погрешность измерения |
± (0,6% + 5 е.м.р.) в диапазоне 0,2……999,9 Вт; ± (0,6% + 2 е.м.р.) в диапазоне 1000…9999 Вт |
||
| Ваттметр полной мощности (S) | |||
| Диапазон измерения | 0,2…9999 ВА | ||
| Разрешение | 0,1 ВА (0,2…999 ВА) / 1ВА (1000…9999 ВА) | ||
| Погрешность измерения |
± (1,0% + 7 е.м.р.) в диапазоне 0,2……999,9 ВА; ± (1,0% + 5 е.м.р.) в диапазоне 1000…9999 ВА |
||
| Коэффициент мощности (PF) | |||
| Диапазон измерения | 1 | ||
| Разрешение | 0,001 | ||
| Погрешность измерения | ± (2 % + 2 е.м.р.) | ||
| Коэффициент амплитуды (CF) | |||
| Диапазон измерения | 0…50 | ||
| Разрешение | 0,01 | ||
| Опция APS-003 (увеличение диапазона Uвых 0…600 Вскз) | |||
| Выходной ток | |||
| Максимальная мощность | 2000 В*А | ||
| Максимальный ток (Imax) | 4,2 Аскз | ||
| Максимальный пиковый ток (Ipeak) | 4хIмакс | ||
| Установка выходного напряжения (СКЗ) | |||
| Диапазон установки (автовыбор) | 0,2…600 В скз (0-155/ 0-310/ 0-600 Вскз) | ||
| Разрешение | 0,01 В (до 99,99 Вскз)/ 0,1 В (в диапазоне 100…600 Вскз) | ||
| Погрешность измерения | ± (0,5% + 2 е.м.р.) | ||
| Измерение выходного напряжения (СКЗ) | |||
| Диапазон измерения | 0,2…600 В скз | ||
| Разрешение | 0,01 В (до 99,99 Вскз)/ 0,1 В (в диапазоне 100…600 Вскз) | ||
| Погрешность измерения | ± (0,5% + 2 е.м.р.) | ||
| Опция APS-004 (увеличение диапазона частот Uвых 45…999,9 Гц) | |||
| Частота выходного напряжения | |||
| Диапазон частот | 45…999,9 Гц | ||
| Установка частоты Uвых | |||
| Дискретность установки | 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…999,9 Гц) | ||
| Погрешность установки | ± 0,02%*Fуст. | ||
| Измерение частоты Uвых | |||
| Разрешение | 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…999,9 Гц) | ||
| Погрешность измерения | ± 0,02%*Fуст | ||
| Коэффициент гармоник THD% | |||
| Диапазон измерения | ± 0,5% (45…999,9 Гц), (резистивная, акт. нагрузка) | ||
| Общие данные | |||
| Напряжение питания | 230 В (± 15 %), 50/60 Гц (однофазное) | ||
| Максимальный входной ток | 32 А | ||
| Потребляемая мощность (полная) | ≤ 7,2 кВА | ||
| Коэффициент мощности (PF) | 0,7 (тип. значение) | ||
| Память (Sequence/ Programm) | 10 профилей тестов (до 255 последовательных шагов каждый) | ||
| Дисплей | ЖК, цветной TFT-дисплей, диагональ 11 см (480 х 272 точек) | ||
| Интерфейс | 2-USB (host/ device), LAN и выход внеш. синхронизации (BNC) | ||
| Габариты (ШхВхГ) | 430 х 312 х 650 мм | ||
| Масса | 90 кг | ||
| Примечание: Указанные в таблице технические характеристики не распространяются на режим Arb (СПФ) | |||
