Артикул:
m-100680
Характеристики
Тип прибора
—
USB
Количество каналов
—
2
Полоса пропускания
—
20 МГц
Частота дискретизации
—
48 Мвыб/с
Интерфейс
—
USB
Все характеристики
9 790 руб.
/шт Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

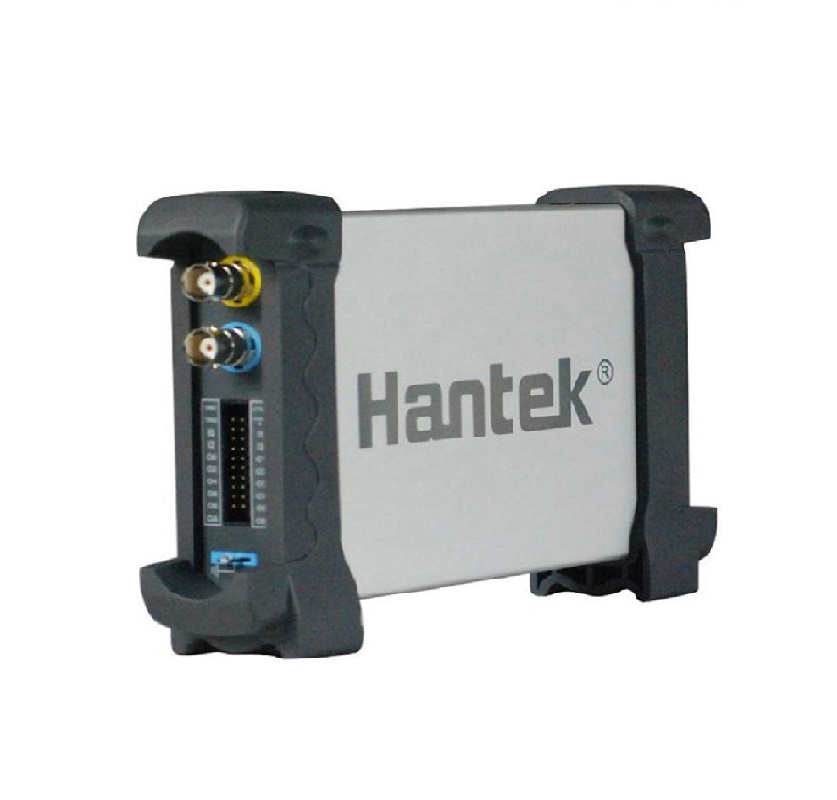

Осциллографы Hantek DSO-6022BE является совершенным инструментом для заводских испытаний, разработки и проектирования, операций, связанных с испытанием и устранением неполадок аналоговых схем, а также для обучения.
Особенности:
- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами.
- Алюминиевый корпус.
- Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтально, так и вертикально. Занимает минимум площади стола.
- ОС: Windows XP ,VISTA, 7,10. Android (HSCOPE)
- Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
- К одному компьютеру можно подключать несколько устройств
Документы
|
Тип прибора
|
USB |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
20 МГц |
|
Частота дискретизации
|
48 Мвыб/с |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
12 |
- USB осциллограф Hantek DSO-6022BE
- Инструкция по эксплуатации
- Диск с ПО
- USB кабель
- Щупы для осциллографа 2 шт
| Характеристики USB осциллографа | |
| Полоса пропускания | при 20 мВ, 50 мВ, 100 мВ / деление - 5 МГц при 200 мВ / деление - 10 МГц при 500 мВ, 1 В, 2 В, 5 В / деление - 20 МГц |
| Количество каналов | 2 |
| Частота дискретизации | 48 ГВыб / с в одноканальном режиме 24 ГВыб / с в двухканальном режиме |
| Входные характеристики | |
| Развязка входа | DC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 4,5 В |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс /дел - 5000 с / дел с шагом 1, 2, 5 |
| Глубина памяти | 1 нс -2 мкс - 1 Кб 5 мкс - 2 мс - 128 Кб 5 мс - 20 мс - 512 Кб 50 мс - 5000 с - 1 Мб |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 20 мВ - 5 В / дел |
| Диапазон вертикального смещения | 20 мВ - 5 В / дел 200 мВ - 50 В / дел 20 В - 5 кВ / дел |
| Точность усиления постоянного тока | ± 3 % |
| Система синхронизации | |
| Режимы триггера | по фронту (нарастающему и ниспадающему) |
| Источник триггера | CH1, CH2 |
| Диапазон уровня запуска триггера | CH1, CH2: ± 4 деления от центра экрана |
| Система измерения | |
| Автоматические измерения | Vp-p, Vmax, Vmin, Vmean, Vrms, Vamp, Vtop, Vbase, Vmid, положительный выброс, отрицательный выброс, средний цикл, среднеквадратичный цикл, период, частота, положительная длительность импульса, отрицательная длительность импульса, время нарастания (10% ~ 90%) |
| Форма сигнала | +, -, х, /, FFT (Ханнинг, Хэмминг, Блэкмен) |
| Общие характеристики | |
| Интерфейс передачи данных | USB 2.0 |
| Источник питания | не требуется внешнего источника питания, питается от USB |
| Поддерживаемые ОС | Windows XP, VISTA, 7, 10, Android (HSCOPE) |
| Габариты | 205 мм х 120 мм х 35 мм |
| Вес | 300 г |
Hantek - китайский производитель измерительного оборудования расположенный к городе Циндао.
