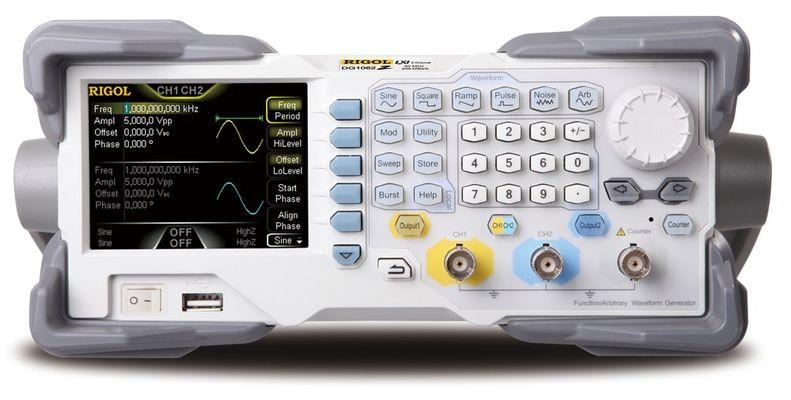

Генератор сигналов произвольной формы RIGOL DG1062Z

RIGOL DG1062Z  цифровой генератор  сигналов произвольной формы бюджетного ценового класса с максимальной величиной верхней границы полосы  рабочих частот в 60 МГц.

Генератор сигналов модели RIGOL DG1062Z внесен в Госррестр СИ РФ за № 5601.

Генератор сигналов RIGOL DG1062Z имеет  два полнофункциональных,  идентичных выходных канала,  которые могут быть использованы в качестве отдельных независимых  генераторов,  параметры  работы которых,  а также формы выходного  сигнала на каждом канале,  одновременно отображаются на дисплее генератора.

Использование в конструкции принципов прямого цифрового синтеза (DDS) позволяет получать выходной сигнал  с  высокими показателями  по стабильности,  точности,  чистоте  с  низким уровнем  искажений,  которыми обладают более дорогие модели.

Изделия серии RIGOL DG1000Z - это многофункциональные приборы, добавляющие к функции генератора сигналов возможности  по генерации различных шумов,  генератора импульса, генератора гармоник, обладают функциями аналоговой и цифровой модуляции, частотомера.

Следует выделить еще несколько параметров, характеризующих генератор сигналов RIGOL DG1032Z:

• точность установки составляет всего  ± 1 ppm;
• уровень собственных шумов не более -125  dBc/Hz  на отстройке 10 кГц (такого показателя нет ни у одного из аналогов в  бюджетном классе приборов);
• гармонические искажения - не более - 65  dBc.

По своим функциональным возможностям серия  генераторов RIGOL DG1000Z близка к показателям серии RIGOL DG4000 (модели DG4162, DG4102 и DG4062). Генераторы серии RIGOL DG1000Z способны формировать до 160 произвольных форм сигналов с разрешением в 1 мкГц.

Кроме стандартных (встроенных) форм сигналов пользователь может работать с аналоговыми и цифровыми модулированными сигналами (AM, FM, PM, ASK, FSK, PSK, PWM) формировать пакеты  импульсов , работать в режиме качания частоты (свипирования), использовать функцию генерации гармоник (до 8-го порядка), А, кроме того,  в генераторе  сигналов  RIGOLl DG1032Z можно смешивать (суммировать) сигнал первого и второго канала.

В приборе   RIGOLl DG1032Z   используется 14-ти битный быстродействующий АЦП , частота дискретизации составляет 200 Мвыб/сек , а глубина записи при формировании выходных сигналов произвольной формы в штатной поставке - до 8 миллионов точек,  которая может быть увеличена до 16 миллионов точек при приобретении опции Arb16M-DG1000Z.

Следует отметить, что в моделях генераторов сигналов RIGOL DG1032Z и RIGOL DG1062Z  впервые применена инновационная технология поточечного формирования сигналов произвольной формы - SiFi.  Благодаря  этой возможности  удалось более точно,  без искажений, восстанавливать сигнал,  уменьшить влияние дискретизации и обеспечить джиттер до 100 пс.

Каждая модель многофункциональных генераторов сигналов серии  RIGOL DG1000Z имеет встроенный 7-ми  разрядный частотомер с автоматическим и ручным выбором диапазона (до 200 МГц) с возможностью измерения: частоты, периода, длительности положительного/отрицательного импульса и коэффициента заполнения.

Для дистанционного управления от персонального компьютера в приборах имеются ряд интерфейсов, в том числе: USB device, USB host, LAN (поддержка LXI класс С).,  которые расположены на задней панели прибора. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции.
