Артикул:
m-102083
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.02
Все характеристики
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

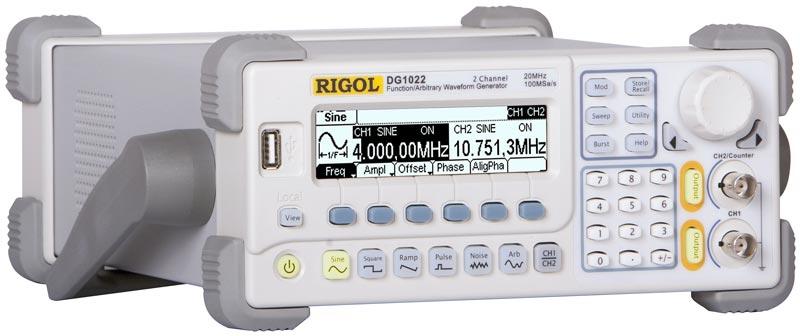

Универсальный генератор сигналов Rigol DG1022 использует технологию прямого цифрового синтеза (DDS technology), что обеспечивает стабильный высокоточный сигнал. Генератор сигналов Rigol DG1022 способен подавать прямоугольное колебание (меандр) с быстрыми верхними и нижними краями сигнала. Двухканальный генератор сигналов Rigol DG1022 прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками. Процесс эксплуатации генератора сигналов значительно упрощен благодаря отображению генерируемого сигнала и наличию универсальных клемм, встроенных подсказок и раздела помощи. Поэтому мастеру не нужно тратить много времени на ознакомление с оборудованием, он сразу может приступить к эффективному использованию всех функций прибора. При помощи встроенных функций модуляции AM, FM, PM и FSK генерируются модулированные сигналы без участия дополнительного модулирующего источника. Сферы применения генератора сигналов Rigol DG1022 – симуляция датчиков и сигналов естественной среды, моделирование электронных схем, проверка последовательной шины и ИС.
Особенности цифрового генератора DG1022:
- Технология прямого цифрового синтеза: сигнал на выходе более точный и стабильный
- 2 канала
- 5 стандартных форм сигналов
- синусоидальная (Sine)
- импульсная (Pulse)
- прямоугольная (Square)
- пилообразная (Ramp)
- шумовая (Noise)
- 48 сохраненных произвольных форм сигнала
- 100 млн. выборок в сек., разрешение по вертикали 14 бит, глубина памяти 4 тыс. точек
- Универсальная модуляция и разнообразные формы сигнала
- Амплитудная модуляция (AM)
- FM
- PM
- Частотная манипуляция (FSK)
- Свипирование (Sweep
- Burst
- Возможность подключения различных устройств на входе и выходе
- внешнего модулирующего источника
- внешнего счетчика (10 МГц)
- внешнего ввода пусковых импульсов
- внешнего модулирующего источника
- вывода формы сигнала
- вывода синхронного сигнала
- Высокая точность при широком рабочем диапазоне частотометра – до 200 МГц
- Внешний USB-хост, поддерживает прямое сохранение данных на USB-носителе
- Абсолютная совместимость со всеми цифровыми осциллографами серии DS: воспроизведение без потерь сохраненных форм сигналов, полученных при помощи осциллографов RIGOL DS
- Многоязыковой пользовательский интерфейс, встроенный раздел помощи
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.02 |
|
Товар аналог
|
Генератор сигналов произвольной формы RIGOL DG1022Z |
|
Фазовый шум
|
-108 дБн/Гц |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB |
|
Выходной уровень
|
2 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
36 |
| Параметр | Значение | |
|---|---|---|
| Канал 1 | Канал 2 | |
| Частотный диапазон синус меандр импульс пила белый шум | 1 мкГц…20 МГц 1 мкГц…5 МГц 0,5 мГц…3 МГц 1 мкГц…150 кГц полоса 5 МГц (-3дБ) | |
| Амплитуда выходного сигнала | 2 мВпик…10 Впик (50 Ом) 4 мВпик…20 Впик (высокоомн) | 2 мВпик…3 Впик (50 Ом) 4 мВпик…6 Впик (высокоомн) |
| Модуляция режим источник модулирующая частота | АМ, ЧМ, ФМ, ЧМн, ШИМ внутренний/внешний 2 мГц…20 кГц (до 50 кГц - ЧМн) | --- --- --- |
| Пакетный режим | 1 – 50000 циклов, неограниченный, стробированный | --- |
| Режим свипирования | линейный/логарифмический | --- |
| Сигнал произвольной формы частотный диапазон глубина записи разрешение по амплитуде частота дискретизации | 1 мкГц…5 МГц 2…4 К точек 14 бит 100 МВыб/сек | 1 мкГц…5 МГц 2…1 К точек 10 бит 100 МВыб/сек |
| Интерфейсы | USB-host, USB-device | |
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
