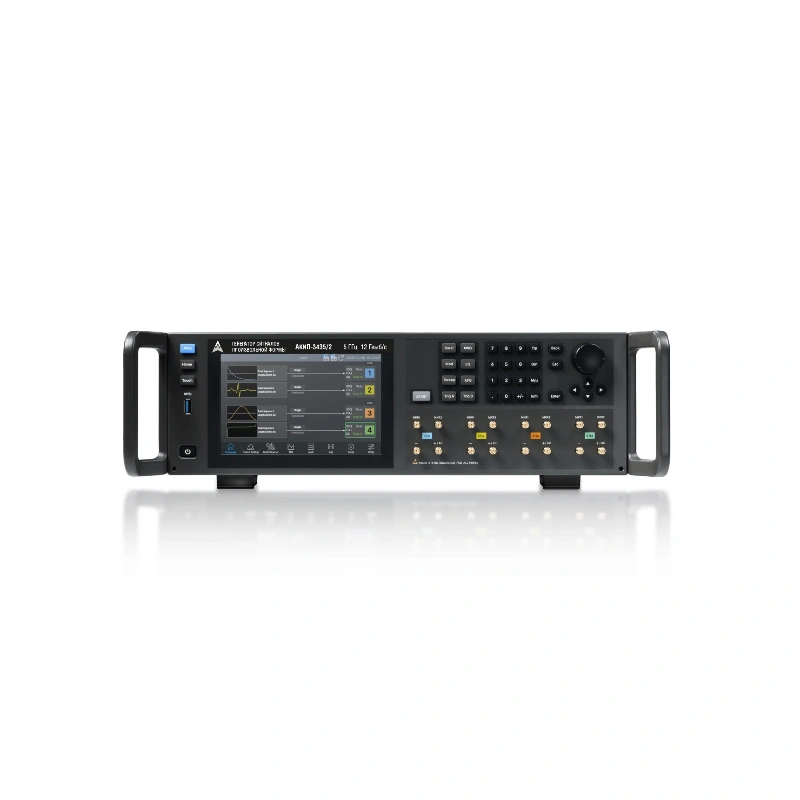

Генератор сигналов АКИП-3435/1

Генератор сигналов АКИП-3435/1 рассчитан на разработчиков и исследователей, которым требуется достоверное воспроизведение как базовых так и сложных радиочастотных сценариев. 2 независимых канала с возможностью несимметричного и дифференциального подключения позволяют организовать гибкие схемы возбуждения и точное согласование нагрузки с выходным импедансом 50 Ом. Частота формирования от 1 мкГц до 2 ГГц для синусоидальной формы охватывает широкий спектр задач, а при активации режима IQ обеспечивается перенос рабочей частоты вплоть до 5 ГГц при полосе модуляции до 2 ГГц. Благодаря этому прибор является актуальным решением для верификации трактов СВЧ, прототипирования систем беспроводной связи и комплексной имитации реальных помеховых обстановок.

Точность частотной привязки обеспечивается опорным генератором с базовой погрешностью ±1×10-6 и возможностью улучшения до ±1×10-7 для задач, требующих строгой фазовой когерентности. Вертикальное разрешение 16 бит позволяет уверенно работать с малыми уровнями. Диапазон доступных амплитуд варьируется от 25 мВпик-пик в режимах постоянной составляющей до +10 дБм в режиме переменного тока, что упрощает как низкоуровневые измерения, так и тестирование ВЧ-входов. Встроенные режимы формирования последовательности импульсов и пакетной выдачи (BURST) дополняются генератором качающейся частоты, что полезно при частотных обзорах и настройке фильтров.

Архитектура цифрового тракта ориентирована на высокое качество формы сигнала. В режиме DDS частота дискретизации достигает 5 Гвыб в секунду, а в AWG-режиме доступна интерполированная дискретизация 10 Гвыб в секунду, а в варианте с IQ опцией она доходит до 12 Гвыб в секунду. Такая конфигурация позволяет корректно воспроизводить широкополосные спектры и работать с алгоритмами синтеза при сложных огибающих. Память для сигналов произвольной формы составляет 2 Гб на канал, опционально - 4 Гб. Эта характеристика позволяет формировать длительные сценарии, включающие сегментированные последовательности, двойные импульсы, многотональные структуры и линейные частотные развёртки.

Прибор поддерживает полный набор классических аналоговых и цифровых видов модуляции, включая АМ, ЧМ, ФМ, модуляцию амплитуды, частоты и фазы, генерацию IQ и ШИМ. В устройстве реализована генерация высокоскоростных PRBS-последовательностей со скоростью передачи данных до 1,25 Гбит/с. Эта возможность актуальна для проверки высокоскоростных последовательных интерфейсов и моделирования линии связи. Наличие встроенного веб сервиса облегчает удаленное управление, а программные пакеты ускоряют подготовку тестов. Например, совместимость с SigIQPro дает возможность быстро синтезировать сигналы для Bluetooth, Wi-Fi и LTE без ручной сборки сложных векторных форм.

Стандартные интерфейсы USB и LAN предоставляют локальное управление, загрузку пользовательских форм и удаленный доступ, а опциональный GPIB обеспечивает совместимость с системами и скриптами. Сенсорный ЖК-экран диагональю 17,78 см с разрешением 1280х800 упрощает навигацию по меню и ускоряет настройку параметров, снижая вероятность ошибок. Благодаря обилию полезных характеристик АКИП-3435 выступает как надёжный помощник в исследованиях и на производстве, где требуется высокая точность, широкая полоса обзора и воспроизводимость результатов.
