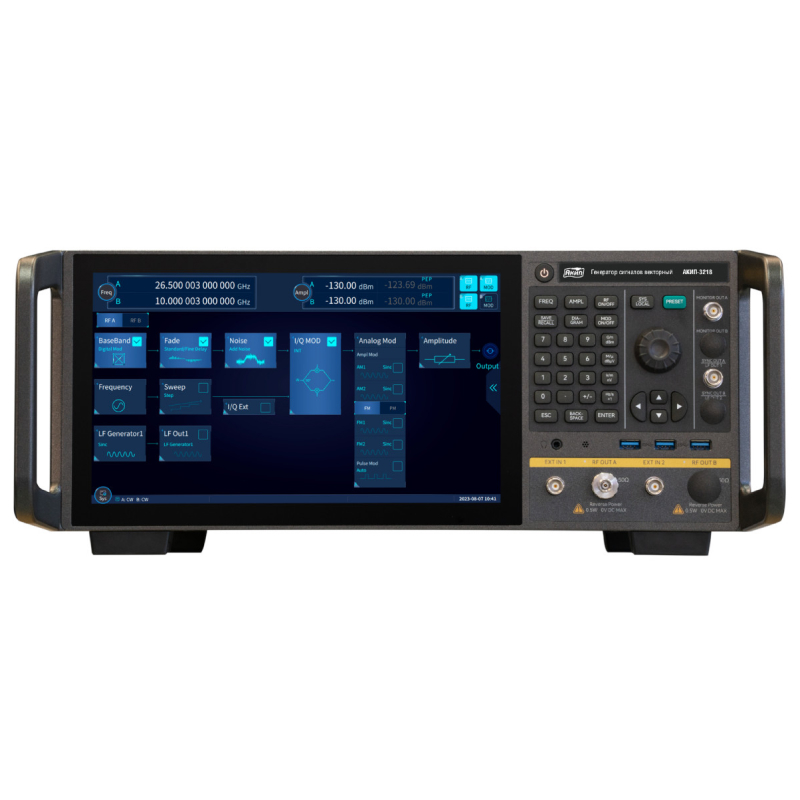

Генератор сигналов АКИП-3218 опция 067

Генератор сигналов АКИП-3218 с опцией 067 представляет собой высокотехнологичное устройство, предназначенное для широкого спектра задач в области радиоэлектроники, телекоммуникаций и тестирования. Этот прибор сочетает в себе передовые технологии векторной генерации сигналов, обеспечивая точность и гибкость при работе в различных частотных диапазонах. С двумя каналами — высокочастотным (ВЧ) и низкочастотным (НЧ, как опция) — он идеально подходит для исследований и разработок в области беспроводной связи, радиолокации и промышленного тестирования оборудования. Частотный диапазон для ВЧ канала начинается от 6 кГц и достигает впечатляющих 67 ГГц, что позволяет генерировать сигналы на сверхвысоких частотах, необходимых для современных стандартов связи. Для НЧ канала диапазон простирается от 0,1 Гц до 10 МГц, открывая возможности для работы с низкочастотными сигналами, такими как аудио и пульсирующие колебания. Такая гибкость делает генератор незаменимым инструментом для инженеров, работающих с разнообразными протоколами и стандартными сигналами.

Ключевым элементом в обеспечении точности является опорный генератор устройства, который демонстрирует крайне низкую погрешность установки частоты — всего ±5×10-10. Это означает, что сигналы генерируются с высокой стабильностью, что критически важно для приложений, где даже малейшие отклонения могут привести к искажениям в данных. Выходной уровень сигнала можно регулировать в широких пределах: минимум составляет -20 дБм, а с опцией — до -140 дБм для ВЧ канала и 1 мВ пик-пик для НЧ, что позволяет работать с крайне слабыми сигналами, типичными для чувствительных радиоустройств. Максимальный выходной уровень достигает +15 дБм или +20 дБм с опцией для ВЧ и 5 В пик-пик для НЧ, обеспечивая мощность, достаточную для тестирования усилителей и антенн. Выходной импеданс фиксирован на 50 Ом, что стандартно для коаксиальных соединений в радиоаппаратуре и гарантирует надежное согласование без потерь.

Одной из standout особенностей генератора является его способность к множеству видов модуляции, доступных как опции: амплитудная модуляция (AM), частотная (ЧМ), фазовая (ФМ), импульсная (ИМ) и IQ-модуляция. Компонент ГКЧ (генератор качающей частоты) также присутствует опционально, позволяя сканировать частоты с регулируемой скоростью, что полезно для спектрального анализа. Устройство является векторным ВЧ генератором, с максимальной полосой пропускания модулятора до 2 ГГц, включая опции 500 МГц, 1 ГГц и 2 ГГц. Это открывает двери для генерации I/Q модулированных сигналов с форматами, такими как QAM, FSK, ASK и PSK, что идеально для симуляции цифровых коммуникаций. Генератор поддерживает сигналы распространенных протоколов связи, включая 5G NR, WLAN, LTE, Bluetooth, IoT и многие другие, позволяя эмулировать реальные сетевые среды для тестирования устройств.

Импульсная модуляция заслуживает особого внимания: минимальная длительность импульса может составлять 20 нс опционально, с длительностью фронта менее 10 нс, что обеспечивает высокую точность для приложений в радиолокации и импульсных радарах. Широкий набор встроенных опциональных функций включает более 30 форматов цифровой модуляции, поддержку многотональных и сложных CW модуляций с несколькими несущими, а также свыше 600 протоколов мобильной связи, таких как 5G NR и LTE. Возможность объединения нескольких генераторов в многоканальную систему расширяет горизонты для масштабных тестов, имитирующих сложные сети. Фазовый шум на уровне менее -145 дБн/Гц при несущей 1 ГГц и отстройке 10 кГц свидетельствует о превосходной чистоте сигнала, минимизируя шум в высокочастотных приложениях.

Для удобства пользователя генератор оснащен TFT сенсорным экраном диагональю 29,46 см, который обеспечивает интуитивный интерфейс для настройки параметров и мониторинга работы. Интерфейсы подключения включают USB, LAN и GPIB, что позволяет интегрировать устройство в лаборатории и производственные среды. Дистанционное управление реализуется через команды SCPI, совместимые со стандартами приборного контроля. Поддержка программных сред, таких как Visual Studio (C++, C#), Matlab и LabView, делает генератор АКИП-3218 опция 067 еще более универсальным инструментом для автоматизации измерений и создания пользовательских приложений. Все эти характеристики делают его идеальным выбором для профессионалов в области телекоммуникаций, радиотехники и высокотехнологичных исследований, где требуется непревзойденная точность и гибкость.
