Артикул:
m-108926
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
3
Мин. частота (Гц)
—
0.001
Макс. частота (ГГц)
—
26.5
Все характеристики
187 536 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

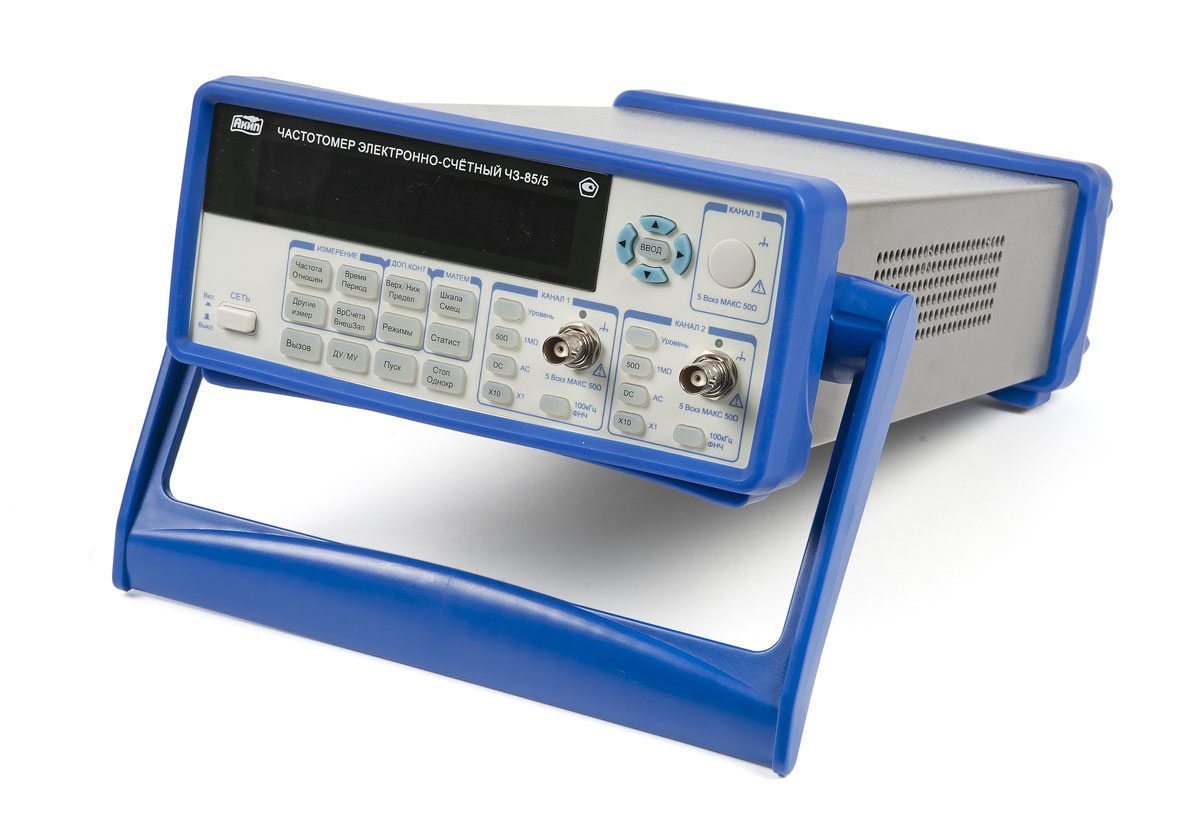

Частотомер модели Ч3-85/5, оснащенный опцией измерения до 26,5 ГГц, представляет собой передовое устройство для анализа частотных характеристик электрических сигналов. Этот прибор выделяется на фоне аналогов благодаря своей способности работать с высокочастотными сигналами, что делает его идеальным инструментом для специализированных научных исследований и промышленных приложений.
Три канала измерения позволяют параллельно анализировать множество частот от 1 МГц до 26,5 ГГц на третьем канале, обеспечивая тем самым универсальность и многофункциональность прибора. Такой широкий диапазон частот делает его незаменимым в арсенале современного измерительного оборудования.
Высокая точность измерений гарантируется благодаря опорному генератору с погрешностью в пределах ±2×10 −7, что особенно важно при работе с высокочастотными сигналами. Чувствительность устройства достигает 50 мкВ СКЗ для первых двух каналов и -20 дБМ для третьего, что позволяет эффективно работать даже с сигналами низкой амплитуды.
Стоит отметить расширенные функции измерения прибора. Помимо стандартных измерений частоты, периода и временных интервалов, прибор способен анализировать фазовый сдвиг, коэффициент заполнения, отношение частот, а также подсчет импульсов для первых двух каналов, в то время как третий канал специализируется на измерении частоты.
Дополнительные опции включают более точные опорные генераторы, а также возможность расширения диапазона измерений для третьего канала. Уникальная особенность модели Ч3-85/5 — расположение третьего канала на задней панели, что облегчает его интеграцию в сложные измерительные системы, требующие компактности и удобства применения.
Частотомер Ч3-85/5 с опцией 26 ГГц является высокоточным, надежным и многофункциональным устройством, способным удовлетворить потребности самых разнообразных научных и промышленных задач.
Три канала измерения позволяют параллельно анализировать множество частот от 1 МГц до 26,5 ГГц на третьем канале, обеспечивая тем самым универсальность и многофункциональность прибора. Такой широкий диапазон частот делает его незаменимым в арсенале современного измерительного оборудования.
Высокая точность измерений гарантируется благодаря опорному генератору с погрешностью в пределах ±2×10 −7, что особенно важно при работе с высокочастотными сигналами. Чувствительность устройства достигает 50 мкВ СКЗ для первых двух каналов и -20 дБМ для третьего, что позволяет эффективно работать даже с сигналами низкой амплитуды.
Стоит отметить расширенные функции измерения прибора. Помимо стандартных измерений частоты, периода и временных интервалов, прибор способен анализировать фазовый сдвиг, коэффициент заполнения, отношение частот, а также подсчет импульсов для первых двух каналов, в то время как третий канал специализируется на измерении частоты.
Дополнительные опции включают более точные опорные генераторы, а также возможность расширения диапазона измерений для третьего канала. Уникальная особенность модели Ч3-85/5 — расположение третьего канала на задней панели, что облегчает его интеграцию в сложные измерительные системы, требующие компактности и удобства применения.
Частотомер Ч3-85/5 с опцией 26 ГГц является высокоточным, надежным и многофункциональным устройством, способным удовлетворить потребности самых разнообразных научных и промышленных задач.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
3 |
|
Мин. частота (Гц)
|
0.001 |
|
Макс. частота (ГГц)
|
26.5 |
|
Частотный диапазон
|
1 мГц ... 26,5 ГГц |
|
Опорный генератор
|
±2×10-7 |
|
Входной импеданс
|
1 МОм / 50 Ом |
|
Минимальная чувствительность
|
50 мВскз |
|
Интерфейс
|
USB, RS-232 |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
|
Функции
|
Частота, Период, Временные интервалы, Длительность импульса, Фазовый сдвиг, Коэффициент заполнения, Отношение частот, Счёт импульсов |
- Частотомер
- Шнур питания
- Соединительный кабель
| Канал 1 | ||
| Диапазон частот | 1 мГц … 200 МГц | |
| Период | 5 нс … 1000 с | |
| Вх. напряжение | 50 мВскз … 1 Вскз | |
| Связь по входу | AC или DC (открытый или закрытый вход) | |
| Вх. сопротивление | 1 МОм/ 35 пФ или 50 Ом | |
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | |
| Канал 3 (опция) | ||
| Диапазон частот | Опция 1 | 100 МГц … 3 ГГц |
| Опция 2 | 200 МГц … 6,5 ГГц | |
| Опция 3 | 6,5 ГГц … 12,4 ГГц | |
| Опция 4 | 6,5 ГГц … 16 ГГц | |
| Период | Опция 1 | : 0,33 нс … 10 нс |
| Опция 2 | 0,15 нс … 1,6 нс | |
| Опция 3 | 0,08 нс … 0,15 нс | |
| Опция 4 | 0,0625 нс … 0,15 нс | |
| Входное напряжение | Опция 1 | -27 дБм …+19 дБм |
| Опция 2 | 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм | |
| 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм | ||
| Опция 3 | -18 дБм … +10 дБм | |
| Опция 4 | 6,5 ГГц … 12,4 ГГц ≤ -18 дБм … +10 Бм | |
| 12,4 ГГц … 16 ГГц ≤ -15 дБм … +10 дБм | ||
| Вх. сопротивление | 50 Ом | |
| Связь по входу | AC (закрытый вход) | |
| Параметры входа | ||
| Аттенюатор | ×1, ×10 (измерение вх. напряжения и ослабл. уровня схемы запуска) | |
| Защита по входу | 50 Ом: 5 Вскз | |
| 1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик) | ||
| > 100 кГц – 5 Вскз | ||
| Опция 4: +25 дБм | ||
| Измерительные функции | ||
| Врем. интервалы (кан. 1 и 2) | 10 нс – 10000 с | |
| Длит. импульса | 10 нс ... 5000 с | |
| Скважн. импульсов | 1 … 99 % | |
| Счет импульсов | 0 … 1х1013 | |
| Фазовый сдвиг | 0° … 360° | |
| Отношен. частот | Кан1/ Кан2 | |
| Опорный генератор 10 МГц | ||
| Тип ОГ | Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7), | |
| Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8) | ||
| Стандарт частоты рубидиевый | ||
| FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10) | ||
| Общие данные | ||
| Максимальное разрешение | 10 разрядов | |
| Число каналов | 2 канала (до 200 МГц) | |
| 3 канал (опция) | ||
| Опции расширения частотного диапазона | для 3 канала | 100 МГц … 3 ГГц |
| 200 МГц … 6,5 ГГц | ||
| 6,5 ГГц … 12,4 ГГц | ||
| 6,5 ГГц … 16 ГГц | ||
| Измерение временных интервалов | Да | |
| Интерфейс | USB | |
| RS-232 (GPIB - Опция 5) | ||
| Память | 20 профилей настроек (запись/вызов) | |
| Напряжение питания | 220 В (1± 10%) частота (50 / 60 Гц); <35 ВА | |
| Габаритные размеры | 375 × 105 × 235 мм | |
| Масса | 3,7 кг | |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
