ГОСРЕЕСТР
Артикул:
m-124319
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Лабораторный
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
89178-23
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Документы
ГОСРЕЕСТР №89178-23
223,5 кб

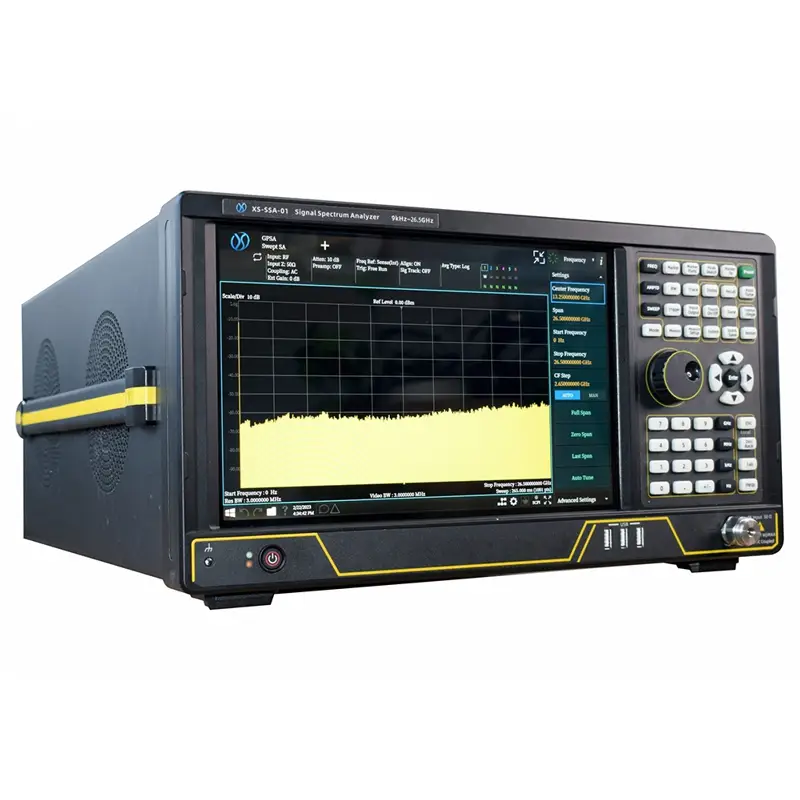

- Анализатор спектра и сигналов
- Опция F50 - диапазон частот от 9 кГц до 50 ГГц
- Кабель питания
- Руководство по эксплуатации
- FLE - Расширение диапазона частот от 2 Гц до 9 кГц
- P50 - Предусилитель от 100 кГц до 50 ГГц
- EA3 - Электронный СВЧ аттенюатор от 9 кГц до 3,8 ГГц
- B25 - Расширение полосы анализа до 25 МГц
- B40 - Расширение полосы анализа до 40 МГц
- B85 - Расширение полосы анализа до 85 МГц
- B1H - Расширение полосы анализа до 160 МГц
- B2H - Расширение полосы анализа до 200 МГц
- B6H - Расширение полосы анализа до 600 МГц
- B12H - Расширение полосы анализа до 1200 МГц
- YPB - Возможность отключения фильтра на резонаторе
- GPSA - Общий анализ спектра
- PNM - Измерение фазового шума
- NFM - Измерение коэффициента шума (для проведения измерений требуется внешний источник шума)
- ASA - Анализ сигналов с аналоговой модуляцией
- VSA - Анализ сигналов c квадратурной модуляцией
- IQA - Анализ IQ сигналов (отображение спектра и формы IQ сигналов в частотной и временной области)
- PLM - Анализ импульсных сигналов (отображение формы импульсных сигналов во временной области, индикация параметров импульсных сигналов)
- RTSA - Анализ спектра в реальном масштабе времени (непрерывный анализ сигналов, основанный на технике быстрого преобразования Фурье)
- AMS - Расширенный набор измерений (мощность канала, соседнего канала, занимаемая полоса частот, гармонические искажения, интермодуляционные помехи 3-го порядка и т.д.)
| Метрологические характеристики | ||
| Наименование характеристики | Параметр / Условия | Значение |
| Диапазон частот | опция F03 | 9 кГц ... 3,8 ГГц |
| опция F09 | 9 кГц ... 9 ГГц | |
| опция F18 | 9 кГц ... 18 ГГц | |
| опция F26 | 9 кГц ... 26,5 ГГц | |
| опция F40 | 9 кГц ... 40 ГГц | |
| опция F44 | 9 кГц ... 44 ГГц | |
| опция F50 | 9 кГц ... 50 ГГц | |
| опции FLE и F03 | 2 Гц ... 3,8 ГГц | |
| опции FLE и F09 | 2 Гц ... 9 ГГц | |
| опции FLE и F18 | 2 Гц ... 18 ГГц | |
| опции FLE и F26 | 2 Гц ... 26,5 ГГц | |
| опции FLE и F40 | 2 Гц ... 40 ГГц | |
| опции FLE и F44 | 2 Гц ... 44 ГГц | |
| опции FLE и F50 | 2 Гц ... 50 ГГц | |
| Номинальные значения частоты выхода опорного кварцевого генератора, МГц | 10 | |
| Пределы допускаемой относительной погрешности установки частоты опорного генератора δОП | ±3·10-7 | |
| Диапазон полос обзора, SPAN, Гц | от 0 до полного диапазона частот | |
|
Уровень фазовых шумов на частоте 1 ГГц в полосе пропускания 1 Гц относительно уровня несущей, в режиме анализатора спектра, а также для опции PNM, при отстройке от несущей, дБ, не более |
100 Гц | -96 |
| 1 кГц | -116 | |
| 10 кГц | -125 | |
| 100 кГц | -125 | |
| 1 МГц | -130 | |
| Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, BW, Гц |
1… 3 МГц 4 МГц 5 МГц 6 МГц 8 МГц 10 МГц 20 МГц |
|
| Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркеров, Fизм, Гц | δОП · Fизм + 10-3 · SPAN + 0,1·BW + 2 | |
| Полосы пропускания видеофильтра, с шагом 1-2-3-5, Гц |
1… 3 МГц 4 МГц 5 МГц 6 МГц 8 МГц 10 МГц 20 МГц |
|
| Полоса анализа сигналов, Гц | штатно | 10 МГц |
| опция В25 | 25 МГц | |
| опция В40 | 40 МГц | |
| опция В85 | 85 МГц | |
| опция В1H | 160 МГц | |
| опция В2H | 200 МГц | |
| опция В6H | 600 МГц | |
| опция В12H* | 1,2 ГГц | |
| *Примечание: не применима для опции RTSA | ||
| Диапазон измеряемого уровня сигнала, дБ (1 мВт) | от среднего уровня шумов до +30 | |
|
Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, в режиме анализатора спектра, а также для опции NFM, при выключенном предусилителе или отсутствии предусилителя, в диапазоне частот, дБ (1 мВт), не более |
от 9 кГц до 1 МГц включ. | -135 |
| св. 1 до 10 МГц включ. | -145 | |
| св. 10 МГц до 1 ГГц включ. | -150 | |
| св. 1 до 2 ГГц включ. | -148 | |
| св. 2 до 3 ГГц включ. | -147 | |
| св. 3 до 9 ГГц включ. | -145 | |
| св. 9 до 18 ГГц включ. | -140 | |
| св. 18 до 26,5 ГГц включ. | -135 | |
| св. 26,5 до 40 ГГц включ. | -130 | |
| св. 40 до 44 ГГц включ. | -127 | |
| св. 44 до 50 ГГц | -124 | |
| Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, при включенном предусилителе, в диапазоне частот, дБ (1 мВт), не более | от 100 кГц до 10 МГц включ. | -155 |
| св. 10 МГц до 2 ГГц включ. | -162 | |
| св. 2 до 3 ГГц включ. | -161 | |
| св. 3 до 3,8 ГГц включ. | -158 | |
| св. 3,8 до 9 ГГц включ. | -156 | |
| св. 9 до 18 ГГц включ. | -154 | |
| св. 18 до 26,5 ГГц включ. | -152 | |
| св. 26,5 до 40 ГГц включ. | -150 | |
| св. 40 до 44 ГГц включ. | -148 | |
| св. 44 до 50 ГГц | -145 | |
|
Неравномерность амплитудно-частотной характеристики (A) относительно уровня на опорной частоте 100 МГц, при ослаблении входного СВЧ аттенюатора 10 дБ, температуре окружающей среды от +20 до +30 °C, выключенном предусилителе или отсутствии предусилителя, в диапазоне частот, дБ, не более |
от 9 кГц до 2 ГГц включ. | ±0,5 |
| св. 2 до 3,8 ГГц включ. | ±0,8 | |
| св. 3,8 до 10 ГГц включ. | ±2,0 | |
| св. 10 до 26,5 ГГц включ. | ±2,5 | |
| св. 26,5 до 44 ГГц включ. | ±3,5 | |
| св. 44 до 50 ГГц | ±3,8 | |
|
Неравномерность амплитудно-частотной характеристики (A) относительно уровня на опорной частоте 100 МГц, при ослаблении входного СВЧ аттенюатора 30 дБ, температуре окружающей среды от +20 до +30 °C, включенном предусилителе, в диапазоне частот, дБ, не более |
от 100 кГц до 2 ГГц включ. | ±1,0 |
| св. 2 до 3,8 ГГц включ. | ±1,1 | |
| св. 3,8 до 10 ГГц включ. | ±2,8 | |
| св. 10 до 13,6 ГГц включ. | ±3,0 | |
| св. 13,6 до 18 ГГц включ. | ±3,5 | |
| св. 18 до 26,5 ГГц включ. | ±3,7 | |
| св. 26,5 до 35 ГГц включ. | ±4,0 | |
| св. 35 до 44 ГГц включ. | ±4,2 | |
| св. 44 до 50 ГГц | ±4,5 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт), при полосе пропускания 30 кГц, температуре окружающей среды от +20 до +30 °C, дБ |
- на частоте 100 МГц | ±0,5 |
| - во всем диапазоне частот | ±(0,5 + A) | |
| Диапазон и шаг перестройки входного СВЧ аттенюатора, дБ | от 0 до 72; через 2 | |
| Диапазон и шаг перестройки электронного СВЧ аттенюатора (при наличии опции EA3) для диапазона частот от 9 кГц до 3,8 ГГц, дБ | от 0 до 30; через 1 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за переключения ослабления входного СВЧ аттенюатора относительно ослабления 10 дБ, в диапазоне ослаблений, дБ |
- от 10 до 40 дБ | ±0,5 |
| - от 40 включ. до 60 дБ | ±1,2 | |
| - от 60 включ. до 70 дБ | ±3,0 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания фильтров ПЧ, относительно полосы пропускания 30 кГц, дБ |
±0,2 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений уровня от 0 до минус 70 дБ, относительно установленного опорного уровня, дБ |
±0,5 | |
|
Относительный уровень интермодуляционных искажений 3-го порядка LИМ3, выраженный в виде точки пересечения 3-го порядка (TOI)*, при входном уровне минус 20 дБ (1 мВт), выключенном предусилителе, ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), не менее |
- от 20 до 400 МГц включ. | 9 |
| - св. 400 МГц до 50 ГГц | 12 | |
| *Примечание: TOI = (2·Lсмес. - LИМ3)/2, где: Lсмес. – уровень входного сигнала смесителя, дБ (1 мВт) | ||
|
Уровень гармонических искажений 2-го порядка при уровне входного сигнала смесителя минус 30 дБ (1 мВт), выключенном предусилителе, в диапазоне частот, дБ относительно сигнала на смесителе, не более |
от 10 МГц до 500 МГц включ. | -60 |
| св. 500 МГц до 22 ГГц | -70 | |
| Уровень каналов приема зеркальных частот и промежуточных частот, дБ относительно несущей, не более | -65 | |
|
Уровень остаточных сигналов комбинационных частот, в диапазоне частот от 9 кГц до 9 ГГц, при ослаблении входного СВЧ аттенюатора 0 дБ, дБ (1 мВт), не более |
-100 | |
|
КСВН входа, при ослаблении входного СВЧ аттенюатора не менее 10 дБ, опорном уровне 0 дБ (1 мВт), выключенном предусилителе, в диапазоне частот, не более |
- от 10 МГц до 10 ГГц включ. | 1,5 |
| - св. 10 до 26,5 ГГц включ. | 1,8 | |
| - св. 26,5 до 50 ГГц | 2,0 | |
| Анализ сигналов с аналоговой модуляцией (опция ASA) | ||
|
Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции (Кам) в диапазоне пиковых значений Кам от 0 до 100 %, диапазоне частот модулирующего сигнала от 20 Гц до 200 кГц, %, не более |
±(0,5 + 0,01·Кам) | |
|
Пределы допускаемой абсолютной погрешности измерений девиации частоты Fдев в диапазоне Fдевот 0 до 1 МГц, диапазоне частот модулирующего сигнала Fмод от 20 Гц до 200 кГц, при полосе анализа от 3,3·(Fмод + Fдев) до 10·(Fмод + Fдев), Гц, не более |
±(0,01·(Fмод + Fдев) + 20) | |
| Анализ сигналов с квадратурной модуляцией (опция VSA) | ||
|
Остаточное среднеквадратическое значение векторной ошибки модуляции, при входном уровне минус 10 дБ (1 мВт), ослаблении входного СВЧ аттенюатора 10 дБ, для модуляции QPSK, частоты несущей 1 ГГц и скорости модуляции до 10 МГц, %, не более |
0,8 | |
| Анализ IQ сигналов (опция IQA) | ||
|
Неравномерность амплитудно-частотной характеристики в полосе анализа сигналов (в зависимости от установленной опции В25, В40, В85, В1H, В2H, В6H, В12H) при ослаблении входного СВЧ аттенюатора 10 дБ, температуре окружающей среды от +20 до +30 °C, выключенном предусилителе или отсутствии предусилителя, дБ, не более |
±1,5 | |
| Основные технические характеристики | ||
| Параметры электрического питания: | - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | от 50 до 60 | |
| Потребляемая мощность, Вт, не более | 450 | |
| Время прогрева | 30 минут | |
| Габаритные размеры без подножек и ручек (ширина×высота×глубина) | 426 x 222 x 538 мм | |
| Масса, не более | 35 кг | |
| Рабочие условия эксплуатации: | - температура окружающей среды, °C | от +5 до +40 |
| - относительная влажность воздуха, % | от 40 до 90 | |
| Условия хранения и транспортирования: | - температура окружающей среды, °C | от -40 до +70 |
| - относительная влажность воздуха, %, не более | 90 | |
| Средняя наработка на отказ | 10 лет | |
Xiansheng Technology — производитель измерительного оборудования из Китая, известный инновационными анализаторами спектра и векторными анализаторами цепей. Компания активно инвестирует в исследования для постоянного совершенствования продуктов и улучшения качества сервиса.
