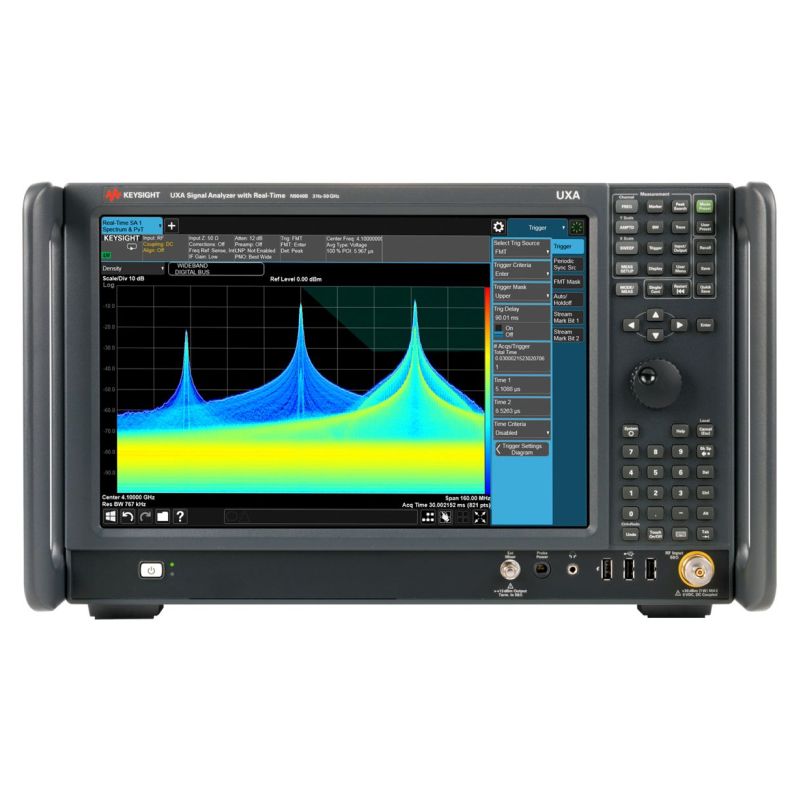

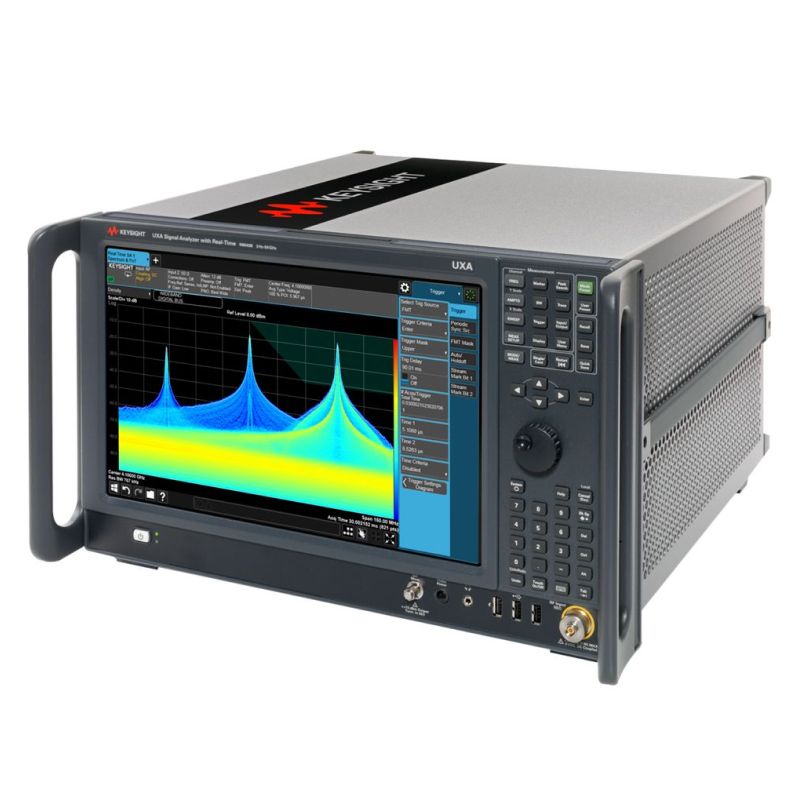

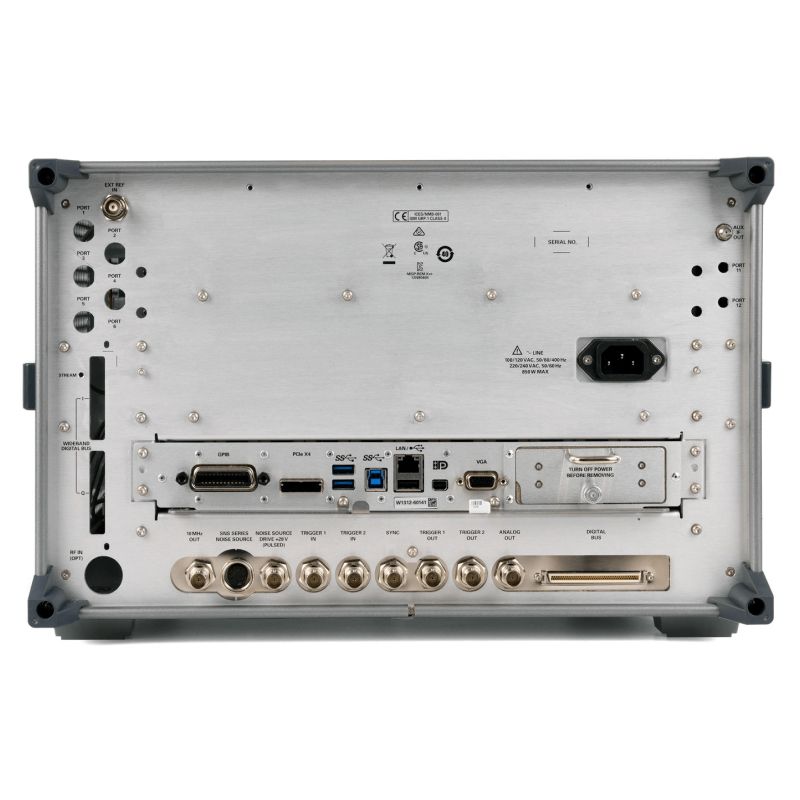

Анализатор сигналов Keysight UXA N9040B-550 (от 2 Гц до 50 ГГц)

Анализатор сигналов Keysight UXA N9040B-550 представляет собой передовое устройство, предназначенное для детального исследования радиочастотных и микроволновых сигналов в разнообразных сферах техники. Зарегистрированный в Государственном реестре средств измерений под номером 65078-16, этот прибор обязательно проходит сертификацию на соответствие высоким стандартам точности и надежности, что гарантирует его использование в критически важных приложениях, включая разработку систем связи, тестирование аэрокосмических технологий и анализ радаров. С частотным диапазоном от 2 Гц до 50 ГГц, UXA N9040B-550 обеспечивает непрерывный охват от крайне низких частот, таких как аудиосигналы или базовые модуляционные частоты, вплоть до высоких микроволн, используемых в спутниковой связи и военной электронике. Это позволяет специалистам работать с сигналами без необходимости переключения между различными инструментами, значительно упрощая анализ комплексных систем.

Одной из выдающихся особенностей прибора является его максимальная полоса анализа и пропускания, достигающая 1 ГГц, что делает его идеальным для обработки широкополосных сигналов, характерных для современных беспроводных сетей, таких как 5G и LTE-Advanced. В стандартной комплектации полоса составляет 25 МГц, однако доступны опции расширения до 40, 255, 510 МГц или полного 1 ГГц, позволяя адаптировать анализатор под специфические задачи — от узкополосных измерений до анализа многоканальных передач. В режиме реального времени максимальная полоса пропускания ограничена 510 МГц, с вариантами анализа 255 или 510 МГц, что обеспечивает захват быстропротекающих событий на лету. Важным критерием здесь является минимальная длительность импульса для 100-процентной вероятности захвата, равная 3,517 мкс, что критично для надежного обнаружения коротких всплесков в импульсных радарах или лазерных системах, где даже миллисекундные задержки могут привести к потере данных.

Шумовые характеристики UXA N9040B-550 свидетельствуют о его превосходной чувствительности и чистоте. Средний уровень собственных шумов на 1 ГГц составляет -174 дБм, что позволяет детектировать слабые сигналы в фоне собственных шумов прибора, минимизируя влияние на результаты в условиях низкого уровня сигнала. При измерении на 2 ГГц с отключенным предусилителем этот показатель равен -155 dBm/Hz, демонстрируя способность работать в шумной среде, такой как городские электромагнитные помехи. Фазовый шум на частоте 1 ГГц также впечатляет: при отстройке 10 кГц он достигает -136 дБн/Гц, при 30 кГц — -136 dBc/Hz, а при 1 МГц — -146 дБн/Гц, что указывает на высокую стабильность генерации и минимальное воздействие на соседние частоты. Эти параметры особенно ценны при анализе модулированных сигналов, где фазовые шумы могут искажать демодуляцию.

Точность измерений у этого анализатора на высшем уровне. Суммарная погрешность уровня сигнала и измерения ограничивается ±0,16 дБ, обеспечивая доверительный результат даже при повторяющихся тестах. Интермодуляционные искажения третьего порядка на 1 ГГц составляют +22 дБм, что свидетельствует о низкой нелинейности и способности выдерживать комбинацию сигналов без паразитных продуктов взаимодействия. Аттенюатор в стандартной комплектации предлагает диапазон ослабления 70 дБ с шагом 2 дБ, позволяя плавно регулировать входной уровень и защищать прибор от перегрузки при анализе мощных сигналов, таких как передающие станции. Динамический диапазон, свободный от паразитных составляющих, достигает 78 дБн, что расширяет возможности одновременного анализа слабого и сильного сигналов без маскировки.

В целом, Keysight UXA N9040B-550 сочетает инновационные технологии с практичностью, делая его незаменимым в лабораториях и на производстве. Его характеристики позволяют решать задачи от фундаментальных исследований в физике до прикладных разработок в телекоммуникациях, где скорость и точность играют ключевую роль. Благодаря способности захватывать преходящие события и минимизировать артефакты, прибор способствует прогрессу в областях вроде интернета вещей, автономных транспортных систем и квантовой связи. Специалисты, использующие UXA N9040B-550, получают не просто данные, а глубокое понимание поведения сигналов, что ускоряет инновации и повышает качество конечных продуктов. Этот анализатор сигналов подтверждает лидирующие позиции Keysight в области измерительной техники, предлагая баланс между мощью и удобством эксплуатации.
