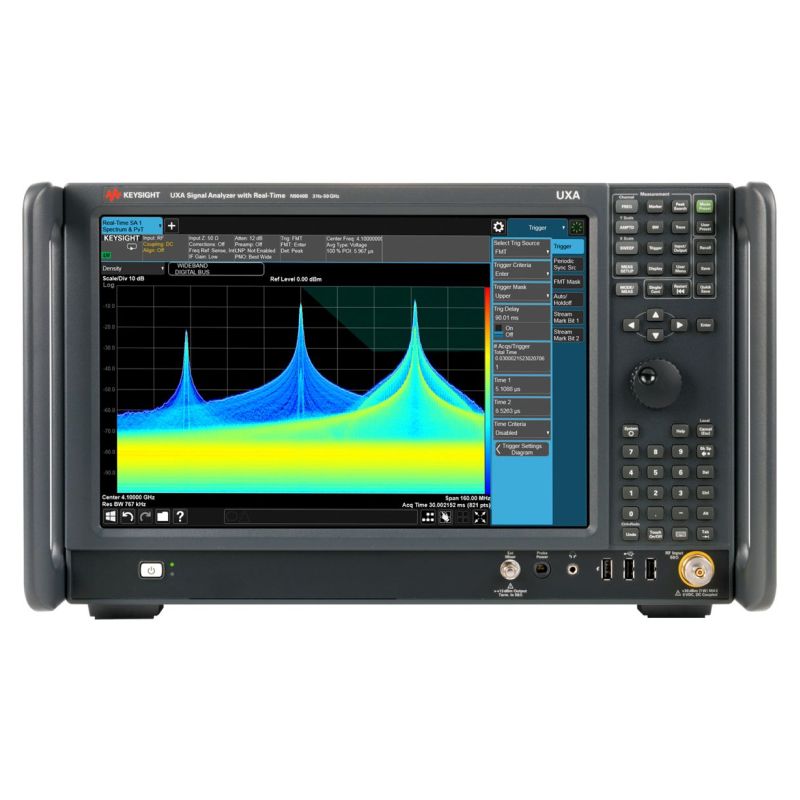

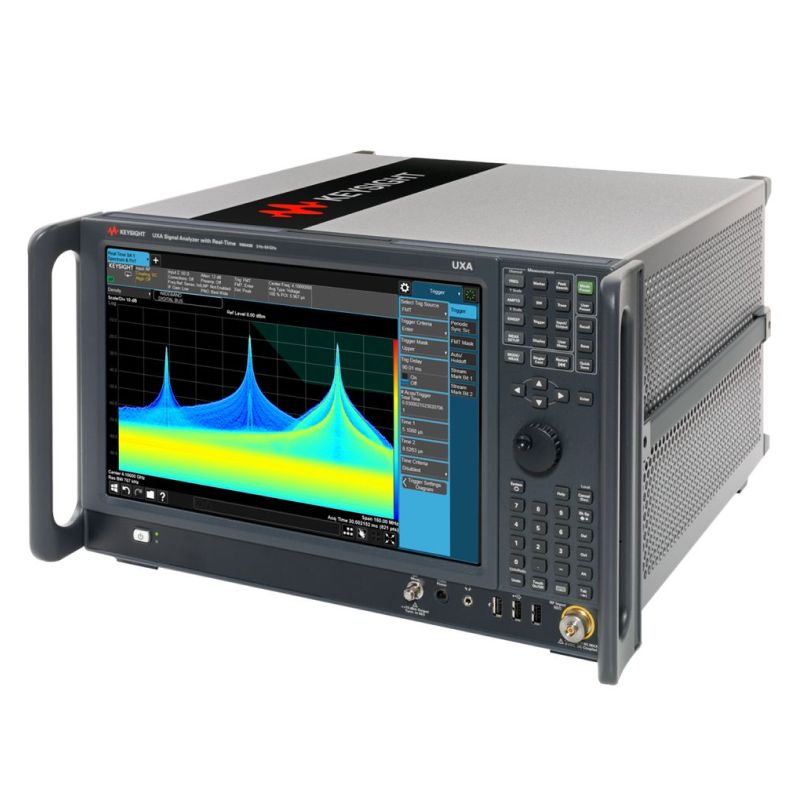

Анализатор сигналов Keysight UXA N9040B-526 (от 2 Гц до 26,5 ГГц)

Анализатор сигналов Keysight UXA N9040B-526 представляет собой высокотехнологичное устройство, предназначенное для детального исследования и анализа электромагнитных сигналов в широком спектре частот. Этот прибор, зарегистрированный в государственном реестре под номером 65078-16, является одним из флагманов модельного ряда компании Keysight Technologies и находит применение в научно-исследовательских лабораториях, промышленных производствах и телекоммуникационных системах, где требуется максимально точный контроль параметров сигналов.

Одной из ключевых характеристик этого анализатора является его частотный диапазон, охватывающий значения от 2 Гц до впечатляющих 26,5 ГГц. Такой широкий охват позволяет работать с сигналами различных типов, начиная от низкочастотных колебаний и заканчивая высокочастотными радиоволнами, используемыми в спутниковой связи и радарах. Максимальная полоса анализа достигает 1 ГГц, что дает возможность обрабатывать широкий спектр одновременно, делая устройство идеальным для анализа сложных многочастотных сигналов, таких как в системах 5G или беспроводных сетях.

В стандартной комплектации предусмотрены опции расширения полосы анализа, включая варианты 25, 40, 255, 510 МГц и вплоть до 1 ГГц. Эти настройки позволяют пользователям адаптировать прибор под конкретные задачи, например, для мониторинга узкополосных сигналов в радиостанциях или широкополосных данных в оптических коммуникациях. Важно отметить, что максимальная полоса пропускания реального времени составляет 510 МГц, а полоса анализа в режиме реального времени поддерживает уровни 255 и 510 МГц. Это обеспечивает захват динамических сигналов без потерь, что критично для тестирования устройств в реальном времени, таких как модуляторы в телевизионных системах или трансиверы в аэрокосмической отрасли.

Показатели шумов являются критическим аспектом для оценки качества анализа. Средний уровень собственных шумов на частоте 1 ГГц равен -174 дБм, что свидетельствует о высокой чувствительности прибора и способности выявлять даже слабые сигналы в шумной среде. Фазовый шум также впечатляет: на частоте 1 ГГц с отстройкой 10 кГц он составляет -136 дБн/Гц, а с отстройкой 30 кГц остается на том же уровне. При отстройке 1 МГц этот параметр улучшается до -146 дБн/Гц. Такие низкие значения фазового шума минимизируют искажения, что особенно важно при работе с точными измерениями в навигационных системах GPS или тестировании генераторов сигналов.

Точность измерений – еще один сильный козырь анализатора. Суммарная погрешность уровня сигнала не превышает ±0,16 дБ, обеспечивая надежность данных при калибровке и поверке оборудования. Интермодуляционные искажения третьего порядка на частоте 1 ГГц достигают +22 дБм, что позволяет анализировать поведение сигналов под нагрузкой, например, в усилителях мощности или смесителях частот. Диапазон ослабления аттенюатора в стандартной комплектации составляет 70 дБ с шагом 2 дБ, предоставляя гибкость в настройке входного сигнала для предотвращения перегрузок.

Динамические возможности устройства впечатляют: минимальная длительность для 100-процентной вероятности захвата составляет 3,517 мкс, позволяя фиксировать быстрые импульсы в системах высокоскоростной обработки данных. Динамический диапазон, свободный от паразитных составляющих, равен 78 дБн, что означает отличную rozdzielительную способность даже при наличии сильных и слабых компонентов в сигнале, например, в спутниковых приемниках или радарах метеорологической службы. Заметим, что средний уровень собственных шумов на 2 ГГц при отключенном предусилителе составляет -155 dBm/Hz, подчеркивая эффективность прибора в условиях, где усиление не требуется.

В целом, Keysight UXA N9040B-526 сочетает в себе передовые технологии, обеспечивая надежный анализ сигналов в условиях, где точность и скорость критичны. Его использование помогает инженерам разрабатывать более эффективные системы связи, улучшать качество продукции и проводить фундаментальные исследования в области электромагнитных волн. Благодаря таким характеристикам, этот анализатор становится незаменимым инструментом для специалистов, работающих на переднем крае технологического прогресса, и способствует инновациям в области телекоммуникаций, оборонных технологий и научных экспериментов. Его способность адаптироваться к различным задачам делает его универсальным решением для современных вызовов в мире высоких частот.
