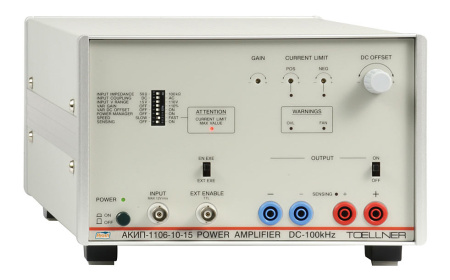

АКИП-1106-10-15 Источник питания

Источник питания-усилитель мощности с четырехквадрантным режимом работы АКИП-1106-10-15

Общие данные

Прибор является одним из представителей линейных источников-усилителей постоянно-переменного напряжения и тока. Он представляет собой источник биполярного напряжения и тока с интервалом выходной мощности до 150/320 ватт, способный функционировать во многих режимах.

Достоинства:

• высокое разрешение;
• низкий уровень шума;
• высокая удельная мощность;
• биполярность;
• высокоточная обратная связь по выходному напряжению или току;
• быстродействие;
• выходные сигналы запуска;
• высокая точность;
• широкие функциональные возможности;
• оптимальное расположение управляющих органов;
• дополнительные выходы на задней панели;
• возможность подсоединения внешних устройств с целью мониторинга сигнальных форм;
• синхронизация с другим оборудованием.

Технические показатели

АКИП-1106-10-15 обеспечивает расширенный интервал биполярного выходного сигнала, который составляет для напряжения от 10 до 100 вольт в большую или меньшую сторону, для тока – от 3,2 до 30 ампер в большую или меньшую сторону. Показатели шума имеют значение не больше 0,1 милливольта (скз) для интервала до 1 килогерца и не более 1 милливольта в полосе частот до 1 мегагерца. Амплитудно-временные характеристики устройства таковы: скорость нарастания от 6 до 25 вольт/микросекунду, напряжение от 2,5 до 5 микросекунд, ток – 35 микросекунд. Источник обеспечивает наименьшую деформацию выходного сигнала. Фиксированное значение входного импеданса имеет показатель 100 килоом.

Особенности

Источник-усилитель является четырех квадрантным. Он способен генерировать разнополярное напряжение, создавать ток прямого или обратного направления или потреблять его. Соответственно, прибор может применяться одновременно в качестве источника электроэнергии и приемника тока. Устройство обладает высокой скоростью нарастания/спада, а именно до 25 вольт/микросекунду. Также его отличает возможность компенсировать падение напряжения до 0,5 вольта на линию во время питания удаленной нагрузки. Прибор имеет управляющий аналоговый выход 0-5 вольт/ -10 вольт. Электромагнитная совместимость характеризуется высокими показателями, кондуктивные помехи – малыми значениями. Таким образом, источник является эффективным прибором с высокой производительностью, способным стабильно и надежно функционировать даже в максимально нагруженных режимах.

Функциональные возможности

Устройство предназначено для выдачи напряжения/тока. Он обладает режимом стабилизации напряжения. Также прибор способен поглощать/рассеивать мощность, соотносимую со значением мощности выхода. В итоге, устройство объединило в себе сразу несколько функций - источника биполярных напряжений и токов и приемника токовой нагрузки. Упомянутый режим 4Q дает возможность создавать выходные сигналы разнополярного тока и напряжения. Это, в свою очередь, позволяет проводить расширенное динамическое тестирование.

Кроме того, АКИП-1106-10-15 имеет регулировку усиления и постоянного смещения, позволяет производить выбор частотного интервала и создавать произвольные формы. Он снабжен функциями контроля и безопасности работы, в том числе защитой от перенапряжения, от перегрузки по току, от перегрева.

Сферы применения:

• испытания и лабораторные проверки электронных устройств и оборудования (в том числе ресурсные испытания);
• испытания бортового оснащения летательных аппаратов, инверторов;
• создание моделей пуска электродвигателей;
• испытания преобразователей постоянного тока;
• автоматический заряд и моделирование аккумуляторных батарей, в том числе гибридных автомобилей;
• тестирование состояния бортовой электросети транспортных средств;
• интеграция в автоматические испытательные системы;
• изучение электрических процессов солнечных батарей и фотоэлектрических установок;
• области электросвязи, промышленности, IT-тестирования.

Технические характеристики АКИП-1106-10-15

Купить АКИП-1106-10-15 в следующей комплектации

• Руководство по эксплуатации,
• шнур питания (1).
