П1-139/6 рабочий эталон для поверки измерительных антенн в диапазоне частот 26,5 — 40,0 ГГц.
Рабочие эталоны для поверки измерительных антенн (Серия: П1-139/1, П1-139/2, П1-139/3, П1- 139/4, П1-139/5, П1-139/6) совместно с измерительно-вычислительными комплексами и установками используются для поверки антенн и измерений Ку (эффективной площади) антенных устройств.

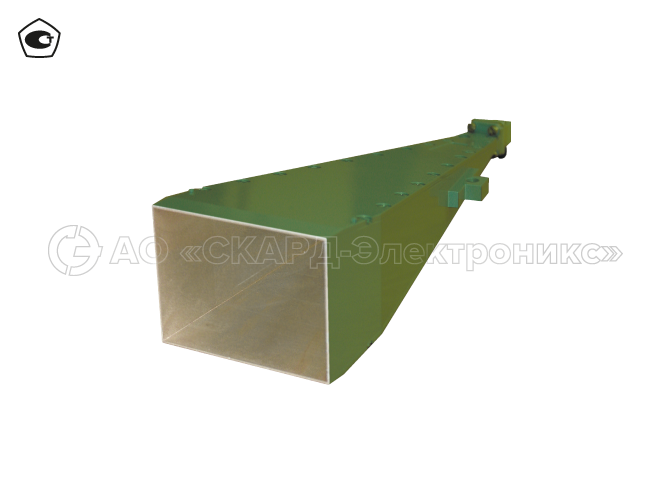

Принцип действия рабочих эталонов П1-139/х основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Конструктивно рабочие эталоны П1-139/х представляют собой пирамидальные рупоры, имеющие форму усечённой пирамиды с прямоугольным основанием и вершиной, с присоединительными фланцами стандарта WR.
Рекомендована для поверки измерительных антенн и проведения антенных измерений.
Идеальна для использования в составе измерительных комплексов для проведения радиоизмерений на базе компактных полигонов:
- ближней зоны;
- дальней зоны на основе БЭК;
- коллиматорного типа.
| Тип | рупорная, пирамидальная |
| Диапазон частот | 26,5 — 40,0 ГГц |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 23 дБ |
| Погрешность измерения Ку | ± 7,0 % |
| Относительный уровень кроссполяризационной составляющей | ≤ -25 |
| КСВН входа | ≤ 1,5 |
| Габаритные размеры | 270 × 82 × 62 мм |
| Вес | 0,5 кг |
| Тип разъёма | K |
