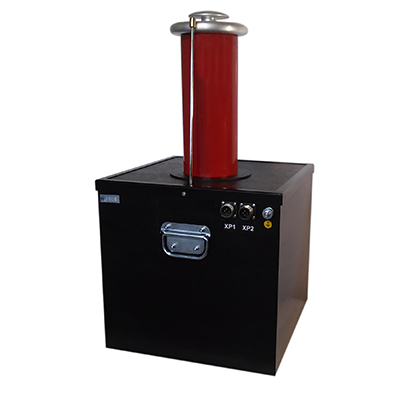

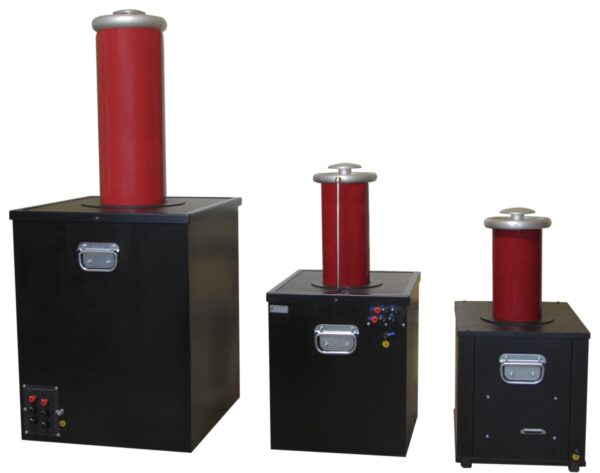

Трансформаторы серии ТВИ-50/70 оснащены встроенным диодным столбом, встроенным высоковольтным делителем с коэффициентом деления 1000:1, 10000:1, встроенным разрядным устройством для снятия заряда с емкостной нагрузки, автоматическим переключателем рода тока, штангой заземления.
По требованию — отвод от вторичной обмотки, изготовление трансформаторов большей или меньшей мощности, изменение габаритных размеров и установка присоединительных фланцев.
Документы
Руководство TVI-50-PS
200,6 кб
Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В |
0,10…240,0 |
Номинальное напряжение первичной обмотки, В |
200,0 ± 1,0% |
Номинальное значение вторичной обмотки, при напряжении на первичной обмотки 200.0 В, кВ |
50,00 |
Номинальный ток холостого хода, при напряжении на первичной обмотки 200.0 В, мА (не более) |
800 |
Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ |
55,00 |
Максимальный выходной переменный ток, мА |
50,0 |
Габаритные размеры трансформатора, мм |
370х650х310 |
Масса блока высоковольтного , кг |
36 |
Электропитание от сети переменного тока |
50 Гц, 230 В |
Максимальная потребляемая мощность, ВА |
3100 |
Средний срок службы, лет, не менее |
7 |
Рабочие условия применения:
температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа |
— 20 до + 40 98 при 25 °С от 84 до 106,7 |
