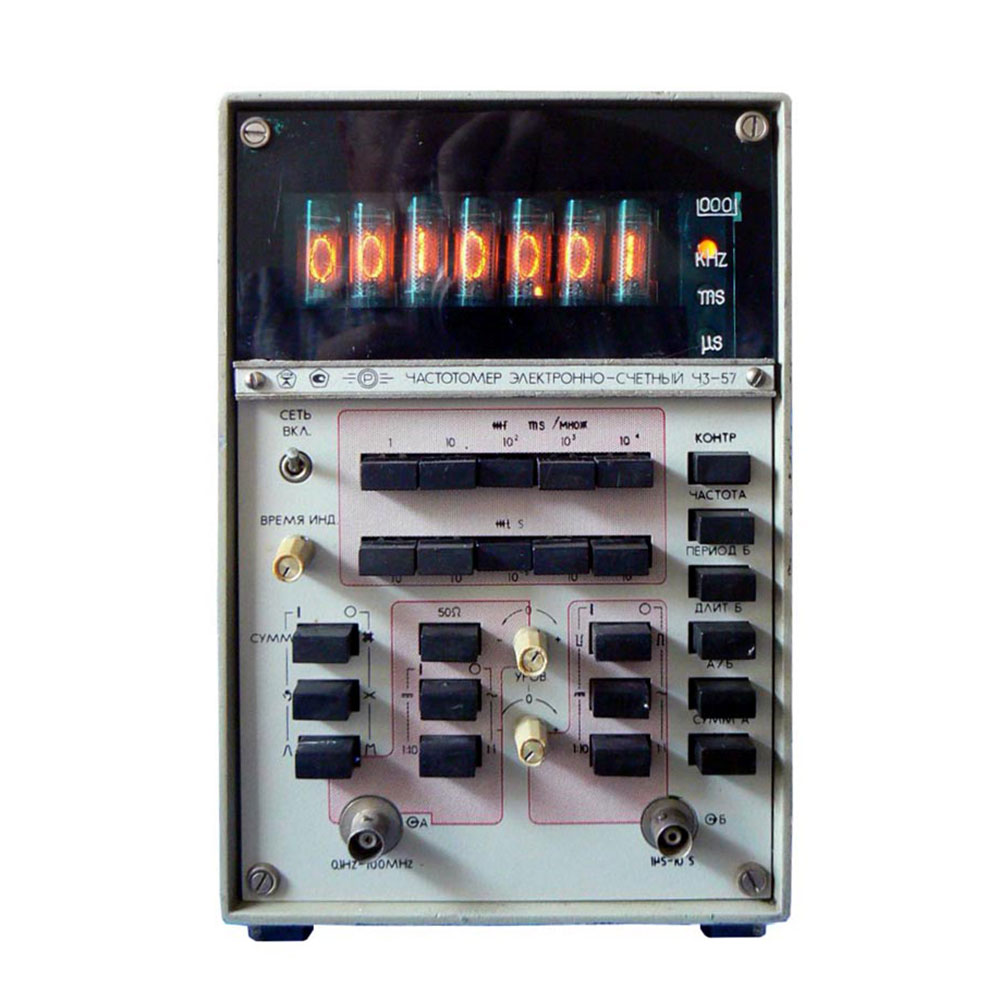

Частотомер Ч3-57 предназначен для:
- измерения частоты синусоидальных и частоты следования импульсных сигналов;
- измерения периода синусоидальных и периода следования импульсных сигналов;
- измерения длительности импульсов;
- измерения отношения частот электрических сигналов;
- счета числа электрических сигналов;
- выдачи сигнала опорной частоты;
- выдачи информации о результатах измерения на регистрирующее устройство
- измерения частоты синусоидальных и частоты следования импульсных сигналов;
- измерения периода синусоидальных и периода следования импульсных сигналов;
- измерения длительности импульсов;
- измерения отношения частот электрических сигналов;
- счета числа электрических сигналов;
- выдачи сигнала опорной частоты;
- выдачи информации о результатах измерения на регистрирующее устройство
Параметры | Значения | |||
Измерения по входу А |
Диапазон измеряемых частот синусоидальных сигналов и частот следования импульсных сигналов любой полярности |
0.1 Гц … 100 МГц | ||
Напряжение входного сигнала |
синусоидальной формы | 0.1 … 10 В эфф | ||
импульсной формы | 0.3 … 10 В | |||
Минимальная длительность импульса входного сигнала | 5 нс | |||
Время счета | 1, 10, 102, 103 и 104 мс | |||
Относительная погрешность измерения частоты синусоидальных и импульсных сигналов |
не более ±(δо+1/fизм·tсч) | |||
где δо – относительная погрешность по частоте fизм – измеряемая частота, Гц tсч – время счета, с |
||||
Опорный кварцевый генератор |
Номинальное значение частоты | 5 МГц | ||
Погрешность установки частоты при выпуске прибора | не более ±2·10–8 | |||
Относительная погрешность по частоте |
за 30 сут | не более ±1.5·10–7 | ||
за 6 мес | не более ±2.5·10–7 | |||
за 12 мес | не более ±5·10–7 | |||
Температурный коэффициент частоты | не более ±1·10–9 1/°С | |||
Измерения по входу Б |
Диапазон измеряемых усредненных периодов сигналов синусоидальной и импульсной формы любой полярности |
1 мкс … 104 с (1 МГц …10–4 Гц) |
||
Напряжение входного сигнала |
синусоидальной формы | 0.1 … 10 В эфф | ||
импульсной формы | 0.3 … 30 В | |||
Минимальная длительность импульса входного сигнала | 100 нс | |||
Число усредняемых периодов (множитель периода) | 10, 102, 103, 104 | |||
Период тактовой частоты или частоты заполнения (метки времени) |
10–7, 10–6, 10–5, 10–4 и 10–3 с | |||
Относительная погрешность измерения периода | не более ±(δо+δз/n+Tтакт/n·Tизм) | |||
где δз – относительная погрешность уровня запуска n – число усредняемых периодов (множитель периода) Tтакт – период тактовой частоты или частоты заполнения (метки времени) Tизм – измеряемый период |
||||
Диапазон измеряемых длительностей импульсов любой полярности |
1 мкс … 104 с | |||
Частота следования импульсов | не более 500 кГц | |||
Напряжение входного сигнала | 0.3 … 10 В | |||
Относительная погрешность измерения длительности |
при суммарной длительности фронта и среза измеряемых импульсов более половины периода сигнала частоты заполнения |
не более ±(δо+(τф+τср)/2·τизм+Tтакт/τизм) | ||
при суммарной длительности фронта и среза измеряемых импульсов не более половины периода сигнала частоты заполнения |
не более ±(δо+τф+Tтакт/τизм) | |||
где τф и τср — длительность фронта и среза измеряемого импульса, соответственно τизм — длительность измеряемого импульса на уровне 0.5 |
||||
Измерения отношения частот по входам А и Б |
Диапазон сравниваемых частот |
высшей (вход А) | 0.1 Гц … 100 МГц | |
низшей (вход Б) | 0.01 Гц … 1 МГц | |||
Напряжение входного сигнала |
синусоидальной формы |
по входу А | 0.1 … 10 В эфф | |
по входу Б | ||||
импульсной формы |
по входу А | 0.3 … 10 В | ||
по входу Б | 0.3 … 30 В | |||
Относительная погрешность измерения отношения частот |
при синусоидальной форме сигнала низшей из сравниваемых частот и импульсной форме с длительностью фронта импульсов более половины периода высшей из сравниваемых частот |
не более ±(δз/n + fн/n·fв) | ||
при импульсной форме сигнала низшей из сравниваемых частот с длительностью фронта импульсов не более половины периода сигнала высшей из сравниваемых частот |
не более ±fн/n·fв | |||
где fн — низшая из сравниваемых частот fв — высшая из сравниваемых частот |
||||
Счет (суммирование) числа электрических колебаний по входу А |
Диапазон частот | 0.1 Гц … 100 МГц | ||
Напряжение входного сигнала |
синусоидальной формы | 0.1 … 10 В эфф | ||
импульсной формы | 0.3 … 10 В | |||
Время счета | устанавливается вручную | |||
Диапазон плавной регулировки времени индикации результата измерения | 0.1 … 5 с | |||
Общие характеристики |
Входной импеданс входов А*) и Б |
Сопротивление | не менее 1 МОм | |
Емкость | не более 50 пФ | |||
*) имеется возможность установки входного сопротивления по входу А равным 50 Ом |
||||
Времея самопрогрева | 2 ч | |||
Времея непрерывной работы | 16 ч | |||
Питание прибора | ~220 ±22 В / 50 ±0.5 Гц | |||
~220 ±11 В или 115 ±5.75 В / 400 ±12 Гц | ||||
Потребляемая мощность | не более 75 В·А | |||
Рабочие условия эксплуатации |
Температура окружающего воздуха | –30 … +50°С | ||
Относительная влажность воздуха | до 98% при температуре до 35 °С | |||
Атмосферное давление |
61.33 … 104 кПа (460 … 780 мм рт. ст.) |
|||
Наработка прибора на отказ | не менее 1750 ч | |||
Габаритные размеры | 160 × 250 × 355 мм | |||
Масса | не более 7 кг |
