Комплект РТ-2048-12 предназначены для измерения действующего значения силы тока и временных интервалов срабатывания максимальных расцепителей автоматических выключателей (АВ) переменного тока в сетях электроснабжения до 1000 В с промышленной частотой 50 Гц с тремя видами расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Принцип действия комплектов основан на регулировании тока в цепи вторичной обмотки выходного трансформатора посредством изменения фазы включения тиристорного регулятора. Чем больше задержка фазы включения тиристора, тем меньше ток во вторичной обмотке трансформатора. Управление фазой включения тиристора осуществляется при помощи микроконтроллера, на вход которому подается сигнал синхронизации, совпадающий по фазе с напряжением питающей электрической сети.
Измерение тока протекающего во вторичной обмотке производится при помощи датчика тока, который представляет собой катушку Роговского. Катушка намотана на кольцевом сердечнике из немагнитного материала в один слой, с равномерным шагом, вдоль всего сердечника. Сигнал с катушки подается на вход аналого-цифрового преобразователя микроконтроллера для обработки.
Время протекания тока измеряется посредством подсчета периодов (20 мс) электрической сети. Окончание поступления импульсов напряжения от катушки Роговского свидетельствует о том, что автоматический выключатель сработал и подсчет импульсов прекращается.

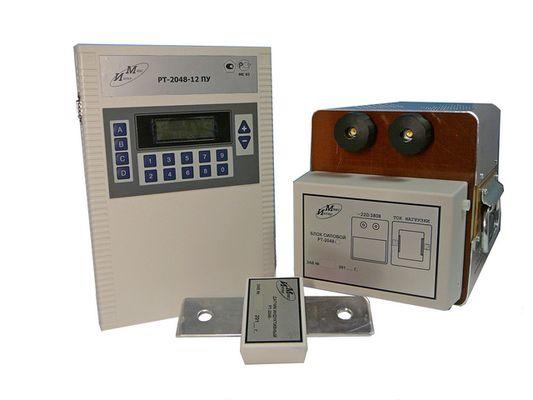

Комплекты представляют собой переносной прибор, в состав которого входят нагрузочный трансформатор (НТ), датчик индуктивный (ДИ) и пульт управления (ПУ).
- блок силовой;
- пульт управления;
- кабель соединительный;
- токопроводы сечением 240 ммІ длиной 0,85 м – 2 шт.;
- руководство по эксплуатации;
- свидетельство о первичной поверке.
Параметр | Значения |
---|---|
Диапазон измерения и регулирования силы тока | 100-12000 A |
Диапазон задания и измерения длительности протекания тока в кратковременном режиме | 0.02-1.6 C |
Приведенная погрешность измерения силы испытательного тока, %, не более | +/-5 C |
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ,не более | +/- 5 % |
Напряжение питающей сети | 220+/-22.....380+/-38 В |
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе | 12 kА.....300 A |
Мощность потребляемая комплектом: - в кратковременном режиме (I max = 12kA), не более - в длительном режиме (I max = 6kA), не более - в длительном режиме (I max = 1000A), не более | 120 kBa 30 kBa 6 kBa |
Габаритные размеры и масса ПУ в дипломате (ДхШхВ): | 405 мм x 370 мм x 75 мм |
масса | 2 кг |
Габаритные размеры и масса БС (ДхШхВ): | 350 мм x 220 мм x 220 мм |
масса | 28 кг |
Габаритные размеры и масса датчика индуктивного (ДИ) (ДхШхВ): | 230 мм x 140 мм x 45 мм |
масса | 1,5 кг |
