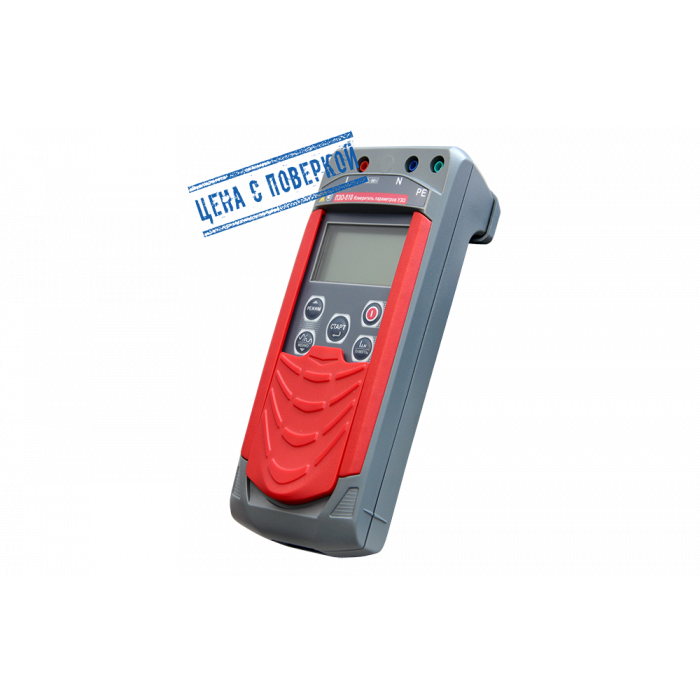

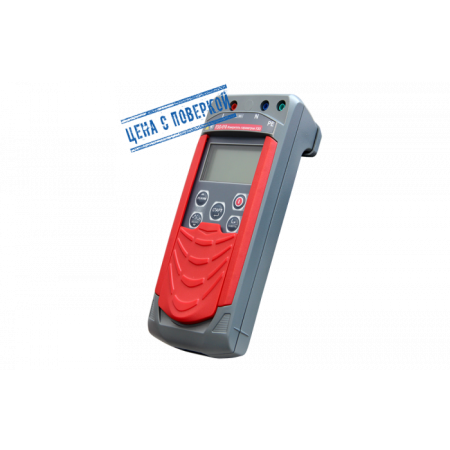

Измеритель ПЗО-510 предназначен для измерений параметров устройств защитного отключения (УЗО) общего и селективного типов, как находящихся, так и не находящихся под напряжением (автономный режим), напряжения переменного тока, напряжения прикосновения, активного электрического сопротивления петли "фаза-нуль".
Основные узлы приборов: генератор испытательного тока, датчик разрыва цепи, аналоговые входные цепи, аналого-цифровой преобразователь, микропроцессор, блок питания с аккумулятором, дисплей‚ кнопки управления.
ПЗО-510 измеряет параметры УЗО при следующих параметрах тока:
- для УЗО типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока 0° И 180°;
- для УЗО типов А и В на пульсирующем постоянном (однополупериодном) токе, нa пульсирующем постоянном токе с углом задержки фазы тока 90° И 135°, нa пульсирующем постоянном токе с наложением на постоянный ток 6 мА с возможностью установки полярности тока;
- для УЗО типа В нa постоянном токе с возможностью установки полярности тока.
При измерении напряжения прикосновения приборами формируется ток, равный 40 % от номинального тока УЗО, измеряется падение напряжения в цепи L-PE и далее результат измерений приводится прибором к 100 % номинального тока УЗО (умножается на 2,5).
Измерение активного электрического сопротивления петли «фаза-нуль» основано нa измерении падения напряжения в цепи при протекании через нее испытательного тока. При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результата измерений на жидкокристаллическом индикаторе.
Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы.
На лицевой панели расположены входные разъемы, дисплей, индикаторы, функциональные клавиши. Лицевая панель закрывается защитной крышкой Питание приборов автономное.
Отличительные особенности:
- Измерение параметров УЗО в автономном режиме при отсутствии сети 220 В;
- Измерение параметров УЗО по заранее заданной программе испытаний;
- Измерение активного сопротивления петли «фаза-нуль»;
- Время непрерывной работы прибора при полностью заряженном аккумуляторе: не менее 3 часов;
- Время непрерывной работы при измерении параметров УЗО в сети «220 В» не менее 8 часов;
- Прерывистый режим работы прибора при измерениях: 2 минуты измерения, 2 минуты перерыв;
- Заапись в память результата последнего измерения и отображение его в режиме «Просмотр памяти» ( до 10000 результатов измерений с возможностью обмена данными с ПК;
- Питание осуществляется от встроенного аккумулятора;
- Заряд аккумулятора производится от входящего в комплект поставки внешнего блока питания;
- Оснащен режимом зарядки аккумулятора;
- Инфракрасный (ИК) порт для связи с компьютером.
- Измеритель параметров устройств защитного отключения ПЗО-510 - 1 шт;
- Кабель измерительный, красный, 1,5 м - 1 шт;
- Кабель измерительный, синий, 1,5 м - 1 шт;
- Батарейный отсек - 1 шт;
- Адаптер розеточный - 1 шт;
- Зажим типа "крокодил" - 2 шт;
- Сумка для переноски прибора - 1 шт;
- Упаковка транспортная - 1 шт.
Параметр | Значения | |
---|---|---|
Измерение параметров устройств защитного отключения типа | АС, А, В | |
Измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами, мА | 10, 30, 100, 300, 500 | |
Измерение действующего значения напряжения переменного тока, В | 10-300 одновременно по цепям (L-N, L-PE, N-PE) | |
Измерение активного сопротивления петли "фаза-нуль", Ом | 0,4 ... 60,0 | |
Питание | Аккумулятор Ni-Mh 6 В 2 А/Ч или батареи типа АА 1,5 В х 5 шт. | |
Температурный диапазон, °C | От -15 до +55 | |
Память | 10000 измерений | |
Связь с ПК | Bluetooth | |
Тип корпуса | IP54 | |
Габариты, мм | 65 х 105 х 245 | |
Магнитный держатель | да | |
Гарантия | 18 месяцев | |
Межповерочный интервал | 2 года |
